一种海滩行走辅助插杆的制作方法

本发明涉及一种插杆，特别涉及一种海滩行走辅助插杆。

背景技术：

滩，分为海滩（有管理的又称海水浴场）、湖滩、河滩，是由海水搬运积聚的沉积物——沙或石砾，堆积而形成的岸，滩可依沙的粗细分为砾滩（石滩）、沙滩。目前渔民都是很吃力地行走在海滩上，在海滩上行走很不方便，且渔民容易陷在海滩里。

技术实现要素：

本发明主要是解决现有技术所存在的技术问题，从而提供一种可以锁销与固定销可以使连接端、连接块以及旋管固定连接，旋管可以调节到水平位置，旋管也可以调节到略向上倾斜，使用者在海滩上行走时，可以将杆体插入海滩内，从而方便使用者在海滩上行走的海滩行走辅助插杆。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种海滩行走辅助插杆，包括杆体，杆体的上端比下端宽大，杆体的侧壁设有插槽，杆体的端部设有连接端，连接端插接有旋管，旋管与连接端之间设有连接块，连接块的侧壁设有插接面，连接块的底端设有插接端，旋管的端部设有插接片，插接片之间设有插槽，插接端插接在插槽位置，连接端、插接端以及插接片通过固定销固定连接，连接端、插接端以及插接片通过锁销固定连接；锁销的直径比固定销的直径大，旋管的下端对内朝向面设有插管；连接端与杆体为一体结构，连接端与杆体的连接位置设有弯折部；旋管的上端比下端宽大。

进一步地，所述连接端的端部为三角状结构。

进一步地，所述插管与旋管为一体结构。

进一步地，所述连接块的顶面设有螺纹槽。

采用上述技术方案的海滩行走辅助插杆，可以锁销与固定销可以使连接端、连接块以及旋管固定连接，旋管可以调节到水平位置，旋管也可以调节到略向上倾斜，使用者在海滩上行走时，可以将杆体插入海滩内，从而方便使用者在海滩上行走。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明海滩行走辅助插杆的结构示意图；

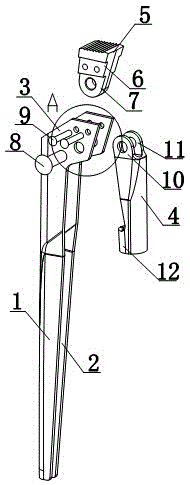

图2为本发明海滩行走辅助插杆的部件分解图；

图3为图2中A区域的细节放大图；

图4为本发明所述旋管的结构示意图；

图5为本发明所述连接块的结构示意图；

图6为图5中B区域的细节放大图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图6所示，一种海滩行走辅助插杆，包括杆体1，杆体1的上端比下端宽大，杆体1的侧壁设有插槽2，杆体1的端部设有连接端3，连接端3插接有旋管4，旋管4与连接端3之间设有连接块5，连接块5的侧壁设有插接面6，连接块5的底端设有插接端7，旋管4的端部设有插接片10，插接片10之间设有插槽11，插接端7插接在插槽11位置，连接端3、插接端7以及插接片10通过固定销9固定连接，连接端3、插接端7以及插接片10通过锁销8固定连接；锁销8的直径比固定销9的直径大，旋管4的下端对内朝向面设有插管12；连接端3与杆体1为一体结构，连接端3与杆体1的连接位置设有弯折部；旋管4的上端比下端宽大；连接端3的端部为三角状结构，插管12与旋管4为一体结构，连接块5的顶面设有螺纹槽13。

本发明海滩行走辅助插杆，可以锁销8与固定销9可以使连接端3、连接块5以及旋管4固定连接，旋管4可以调节到水平位置，旋管4也可以调节到略向上倾斜，使用者在海滩上行走时，可以将杆体1插入海滩内，从而方便使用者在海滩上行走。

其中，插管12与旋管4为一体结构，所以连接更加牢固。

其中，连接块5的顶面设有螺纹槽13，所以具有防滑作用。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
