空气外循环防雾霾呼吸器的制作方法

本发明属于日常用品制造技术领域，涉及一种口罩。

背景技术：

传统的口罩一般由沙布滤罩和固定带构成，能够起到一定的防尘、隔菌效果。近些年空气雾霾严重，传统的口罩达不到防霾效果，于是市场上出现了一种防霾效果较好的口罩，这种口罩由罩体、固定带和过滤器构成，罩体由不透气材料制成，过滤器安装在罩体上，使用者通过过滤器进行呼吸，这种口罩具有很好的空气过滤性能，并且吸气基本不受限制，但呼气不通畅，而且出气部位集中，呼出气体残留，口罩内部潮湿，冬天呼出的温热气体可使眼镜上霜，佩戴眼镜的人群冬季无法使用。

技术实现要素：

本发明要解决的技术问题是提供一种过滤效果好的空气外循环防雾霾呼吸器。

本发明由罩体、固定带和过滤器构成，在罩体下部的中间位置安装有吐气管，吐气管穿过罩体。使用时，罩体通过固定带配戴在面部，吐气管唅在口内，通过过滤器用鼻腔进行吸气，再由口腔通过吐气管直接向外吐气。

吐气管管径过小影响吐气通畅，过大则灰尘容易通过吐气管进入口腔，经过反复实验，确定吐气管的内直径在1.0-3.0CM为佳。

吐气管在罩体内的长度为4-8CM，口部能够自然地唅住吐气管。

为了进一步防止灰尘通过吐气管进入口腔，在吐气管内安装有滤网，滤网可以是单层沙布。

本发明防雾霾效果好，呼吸通畅，防湿，防废气残留，并且能够避免产生哈气使眼镜上霜。

附图说明

图1为本发明的示意图；

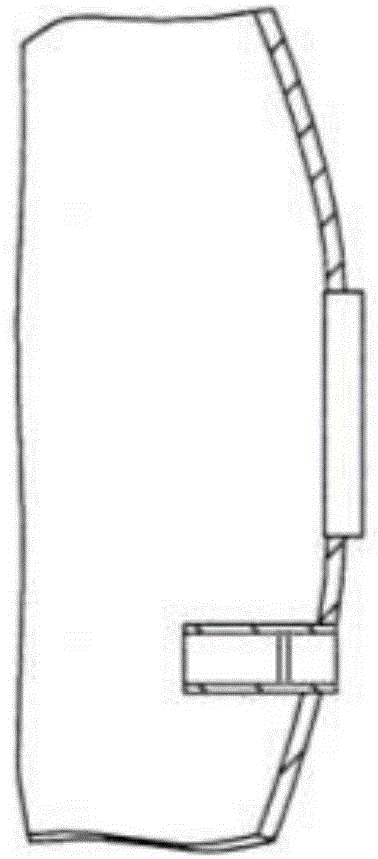

图2为图1的侧剖视图。

具体实施方式

本发明由罩体1、固定带2和过滤器3构成，在罩体1下部的中间位置安装有吐气管4，吐气管4穿过罩体1。吐气管4的内直径为1.0-3.0CM，吐气管4在罩体1内的长度为4-8CM。在吐气管4内安装有滤网5，滤网5是单层沙布。
