一种便携式空气质量检测用采样手环的制作方法

本发明涉及空气质量检测技术领域，尤其涉及一种便携式空气质量检测用采样手环。

背景技术：

空气质量的好坏反映了空气污染程度，它是依据空气中污染物浓度的高低来判断的。空气污染是一个复杂的现象，在特定时间和地点空气污染物浓度受到许多因素影响。来自固定和流动污染源的人为污染物排放大小是影响空气质量的最主要因素之一，其中包括车辆、船舶、飞机的尾气、工业污染、居民生活和取暖、垃圾焚烧等。城市的发展密度、地形地貌和气象等也是影响空气质量的重要因素。

检测是指用指定的方法检验测试某种物体（气体、液体、固体）指定的技术性能指标。适用于各种行业范畴的质量评定，如：土木建筑工程、水利、食品、化学、环境、机械、机器等等。

随着经济的发展，工业技术越来越多的进入人们的生活，由此造成的空气污染亦愈加严重，空气是人们生活不可缺少的元素，空气中许多的成分一旦超标都会对人体造成极大的伤害，故需要经常对周围的环境进行空气质量检测，进行空气质量检测首先需要对空气进行采样，然而现有的空气质量检测用采样仪器存在携带不方便、操作复杂、封存性差的缺点，因此亟需研发一种携带方便、操作简单、封存性好的便携式空气质量检测用采样手环。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有的空气质量检测用采样仪器携带不方便、操作复杂、封存性差的缺点，本发明要解决的技术问题是提供一种携带方便、操作简单、封存性好的便携式空气质量检测用采样手环。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种便携式空气检测用采样手环，包括有箱体、缸体、活塞、螺杆、进气管、第一单向阀、挡板、水箱、滑轨、电机、滑块、齿条、齿轮、出水管、连板、储气箱、出气管、第二单向阀、进水管、第三单向阀和第四单向阀，箱体内上部中间设有缸体，缸体内滑动式设有活塞，活塞与缸体配合，箱体顶部左侧开有导孔，箱体左侧上部中间开有螺纹孔，螺纹孔内设有螺杆，螺杆与螺纹孔配合，螺杆右端与活塞左侧中部连接，缸体顶部左侧连接有进气管，进气管穿过导孔且位于箱体外，进气管内设有第一单向阀，箱体底部左侧铰接连接有挡板，箱体内侧面底部右侧设有水箱，缸体左侧下部竖直设有滑轨，滑轨上滑动式连接有滑块，滑块上连接有齿条，齿条底端水平连接有连板，连板右端连接有储气箱，储气箱位于挡板正上方，箱体内左侧面中部连接有电机，电机的后侧连接有齿轮，齿轮与齿条啮合，储气箱顶部左侧与缸体底部左侧之间连接有出气管，出气管内设有第二单向阀，水箱内底部与缸体底部右侧之间连接有进水管，进水管内设有第三单向阀，水箱顶部右侧与缸体右侧之间连接有出水管，出水管内设有第四单向阀。

优选地，还包括有铁盖，箱体外侧面顶部左侧放置有铁盖，铁盖位于导孔正上方，且进气管管口位于铁盖内，铁盖为长方体，铁盖的长为2厘米，铁盖的宽为1厘米，铁盖的高长为2厘米。

优选地，还包括有储物箱，箱体外右侧面中部固定连接有储物箱，且储物箱为长方体，储物箱的左侧面与右侧面之间距离至少为3厘米，储物箱的前侧面与后侧面之间距离至少为3厘米，储物箱的上侧面与下侧面之间距离至少为5厘米。

优选地，还包括有磁铁，箱体外侧面顶部右侧固定连接有磁铁，磁铁水平连接在箱体外侧面顶部右侧，且磁铁为长方体，磁铁的长为2厘米，磁铁的宽为2厘米，磁铁的高为1厘米。

优选地，还包括有第一滑轮、第二滑轮和拉线，缸体底部中间设有第一滑轮，且第一滑轮位于储气箱右侧，滑轨底端连接有第二滑轮，滑块底端连接有拉线，拉线绕过第一滑轮和第二滑轮并连接在挡板顶部右侧。

优选地，还包括有行程开关，滑轨内侧面底部设有行程开关，行程开关下部为圆柱体，上部为半个球，球的半径为0.5厘米，圆柱体上下表面的半径均为0.5厘米，圆柱体的高为1.5厘米，行程开关与电机之间有线路连接。

优选地，导孔为圆柱体，且圆柱体的上下表面的半径均为0.6厘米，圆柱体的高为1厘米，导孔内滑动式设有进气管，且导孔位于缸体上方，导孔位于箱体顶部左侧。

优选地，水箱为长方体，水箱底部与箱体内侧面底部右侧固定连接，水箱的左侧面和右侧面之间距离至少为3厘米，水箱的前侧面和后侧面之间距离至少为4厘米，水箱的上侧面和下侧面之间距离至少为3厘米。

优选地，挡板为长方体，箱体底部左侧铰接连接有挡板，挡板的左侧面和右侧面之间距离至少为3厘米，挡板的前侧面和后侧面之间距离至少为4厘米，挡板的上侧面和下侧面之间距离至少为1厘米。

工作原理：首先将该手环戴在手腕上，当需要对某地的空气质量进行检测时，顺时针拧动螺杆，使得活塞向右运动，从而使缸体内的水通过出水管流入水箱内，同时该地的空气通过进气管抽入缸体内活塞左侧。然后逆时针拧动螺杆，使得活塞向左运动，此时水箱内的水通过进水管被抽入缸体内，且缸体内活塞左侧的空气被压入储气箱中。如此即对该地的空气进行了采样。当要对储气箱的空气样品进行检测时，手动打开挡板，然后启动电机顺时针转动，从而带动齿轮顺时针转动，进而带动齿条和滑块向下滑动，齿条向下运动通过连板带动储气箱向下运动，当储气箱向下运动并位于箱体外时，关闭电机，然后将储气箱中的气体放出并拿去检测即可。当储气箱中的气体放出后，启动电机逆时针转动，并使储气箱恢复原位。当要再次对空气样品进行采集时，重复以上操作即可。

因为还包括有铁盖，铁盖内中间是空心的，导孔正上方设有铁盖，且进气管管口位于铁盖内，铁盖为长方体，铁盖的长为2厘米，铁盖的宽为1厘米，铁盖的高长为2厘米；铁盖可以挡住管口，防止灰尘或别的细小物体堵住管口，影响空气质量检测结果的精确度，当需要对空气进行采样时，将铁盖拿下即可。

因为还包括有储物箱，箱体外右侧面中部固定连接有储物箱，且储物箱为长方体，储物箱的左侧面与右侧面之间距离至少为4厘米，储物箱的前侧面与后侧面之间距离至少为3厘米，储物箱的上侧面与下侧面之间距离至少为3厘米；可以在储物箱中放置一些较小的必需品。

因为还包括有磁铁，箱体外侧面顶部右侧固定连接有磁铁，磁铁水平连接在箱体外侧面顶部右侧，且磁铁为长方体，磁铁的长为2厘米，磁铁的宽为2厘米，磁铁的高为1厘米；当要对空气进行采样时，需将铁盖拿下，可将铁盖放于磁铁上，使得磁铁吸住铁盖，从而防止铁盖丢失。

因为还包括有第一滑轮、第二滑轮和拉线，缸体底部中间设有第一滑轮，且第一滑轮位于储气箱右侧，滑轨底端连接有第二滑轮，滑块底端连接有拉线，拉线绕过第一滑轮和第二滑轮并连接在挡板顶部右侧；滑块向下滑动时，拉线处于松弛状态，挡板右侧将向下运动，即可将挡板打开，储气箱即可伸出箱体外，当滑块向上滑动时，使储气箱恢复原位，同时使得挡板恢复原位；如此可以省去人工打开挡板的过程，节省了人力。

因为还包括有行程开关，滑轨内侧面底部设有行程开关，行程开关下部圆柱体，上部为半个球，球的半径为0.5厘米，圆柱体上下表面的半径均为0.5厘米，圆柱体的高为1.5厘米，行程开关与电机之间有线路连接；当滑块向下滑动并按到行程开关时，电机将停止顺时针转动，使得齿轮与齿条始终保持接触。

（3）有益效果

本发明所提供的一种便携式空气质量检测用采样手环，采用了手环式配置，将手环戴于手腕上即可携带，且操作时只需拧动螺杆，且收集到的气体储存于储气箱中易于保存，不易流失，达到了携带方便、操作简单、封存性好的效果。

附图说明

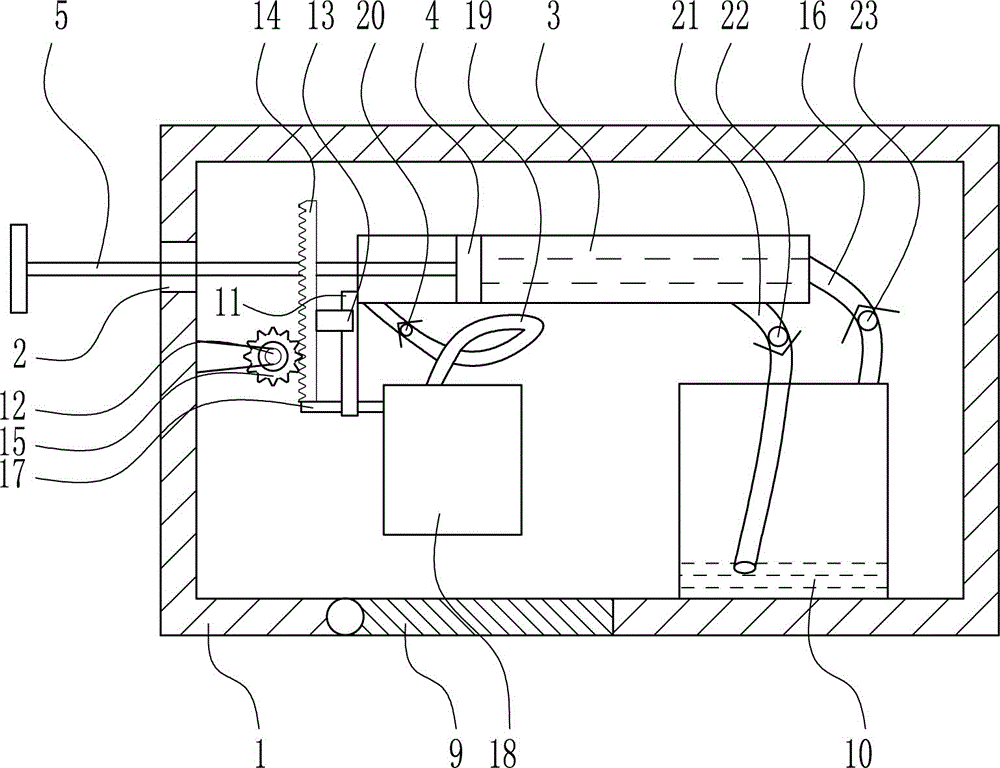

图1为本发明的第一种俯视结构示意图。

图2为本发明的第一种主视结构示意图。

图3为本发明的第二种俯视结构示意图。

图4为本发明的第三种俯视结构示意图。

图5为本发明的第四种俯视结构示意图。

图6为本发明的第二种主视结构示意图。

图7为本发明的第三种主视结构示意图。

附图中的标记为：1-箱体，2-螺纹孔，3-缸体，4-活塞，5-螺杆，6-导孔，7-进气管，8-第一单向阀，9-挡板，10-水箱，11-滑轨，12-电机，13-滑块，14-齿条，15-齿轮，16-出水管，17-连板，18-储气箱，19-出气管，20-第二单向阀，21-进水管，22-第三单向阀，23-第四单向阀，24-铁盖，25-储物箱，26-磁铁，27-第一滑轮，28-第二滑轮，29-拉线，30-行程开关。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种便携式空气检测用采样手环，如图1-7所示，包括有箱体1、缸体3、活塞4、螺杆5、进气管7、第一单向阀8、挡板9、水箱10、滑轨11、电机12、滑块13、齿条14、齿轮15、出水管16、连板17、储气箱18、出气管19、第二单向阀20、进水管21、第三单向阀22和第四单向阀23，箱体1内上部中间设有缸体3，缸体3内滑动式设有活塞4，活塞4与缸体3配合，箱体1顶部左侧开有导孔6，箱体1左侧上部中间开有螺纹孔2，螺纹孔2内设有螺杆5，螺杆5与螺纹孔2配合，螺杆5右端与活塞4左侧中部连接，缸体3顶部左侧连接有进气管7，进气管7穿过导孔6且位于箱体1外，进气管7内设有第一单向阀8，箱体1底部左侧铰接连接有挡板9，箱体1内侧面底部右侧设有水箱10，缸体3左侧下部竖直设有滑轨11，滑轨11上滑动式连接有滑块13，滑块13上连接有齿条14，齿条14底端水平连接有连板17，连板17右端连接有储气箱18，储气箱18位于挡板9正上方，箱体1内左侧面中部连接有电机12，电机12的后侧连接有齿轮15，齿轮15与齿条14啮合，储气箱18顶部左侧与缸体3底部左侧之间连接有出气管19，出气管19内设有第二单向阀20，水箱10内底部与缸体3底部右侧之间连接有进水管21，进水管21内设有第三单向阀22，水箱10顶部右侧与缸体3右侧之间连接有出水管16，出水管16内设有第四单向阀23。

还包括有铁盖24，箱体1外侧面顶部左侧放置有铁盖24，铁盖24位于导孔6正上方，且进气管7管口位于铁盖24内，铁盖24为长方体，铁盖24的长为2厘米，铁盖24的宽为1厘米，铁盖24的高长为2厘米。

还包括有储物箱25，箱体1外右侧面中部固定连接有储物箱25，且储物箱25为长方体，储物箱25的左侧面与右侧面之间距离至少为3厘米，储物箱25的前侧面与后侧面之间距离至少为3厘米，储物箱25的上侧面与下侧面之间距离至少为5厘米。

还包括有磁铁26，箱体1外侧面顶部右侧固定连接有磁铁26，磁铁26水平连接在箱体1外侧面顶部右侧，且磁铁26为长方体，磁铁26的长为2厘米，磁铁26的宽为2厘米，磁铁26的高为1厘米。

还包括有第一滑轮27、第二滑轮28和拉线29，缸体3底部中间设有第一滑轮27，且第一滑轮27位于储气箱18右侧，滑轨11底端连接有第二滑轮28，滑块13底端连接有拉线29，拉线29绕过第一滑轮27和第二滑轮28并连接在挡板9顶部右侧。

还包括有行程开关30，滑轨11内侧面底部设有行程开关30，行程开关30下部为圆柱体，上部为半个球，球的半径为0.5厘米，圆柱体上下表面的半径均为0.5厘米，圆柱体的高为1.5厘米，行程开关30与电机12之间有线路连接。

导孔6为圆柱体，且圆柱体的上下表面的半径均为0.6厘米，圆柱体的高为1厘米，导孔6内滑动式设有进气管7，且导孔6位于缸体3上方，导孔6位于箱体1顶部左侧。

水箱10为长方体，水箱10底部与箱体1内侧面底部右侧固定连接，水箱10的左侧面和右侧面之间距离至少为3厘米，水箱10的前侧面和后侧面之间距离至少为4厘米，水箱10的上侧面和下侧面之间距离至少为3厘米。

挡板9为长方体，箱体1底部左侧铰接连接有挡板9，挡板9的左侧面和右侧面之间距离至少为3厘米，挡板9的前侧面和后侧面之间距离至少为4厘米，挡板9的上侧面和下侧面之间距离至少为1厘米。

工作原理：首先将该手环戴在手腕上，当需要对某地的空气质量进行检测时，顺时针拧动螺杆5，使得活塞4向右运动，从而使缸体3内的水通过出水管16流入水箱10内，同时该地的空气通过进气管7抽入缸体3内活塞4左侧。然后逆时针拧动螺杆5，使得活塞4向左运动，此时水箱10内的水通过进水管21被抽入缸体3内，且缸体3内活塞4左侧的空气被压入储气箱18中。如此即对该地的空气进行了采样。当要对储气箱18的空气样品进行检测时，手动打开挡板9，然后启动电机12顺时针转动，从而带动齿轮15顺时针转动，进而带动齿条14和滑块13向下滑动，齿条14向下运动通过连板17带动储气箱18向下运动，当储气箱18向下运动并位于箱体1外时，关闭电机12，然后将储气箱18中的气体放出并拿去检测即可。当储气箱18中的气体放出后，启动电机12逆时针转动，并使储气箱18恢复原位。当要再次对空气样品进行采集时，重复以上操作即可。

因为还包括有铁盖24，铁盖24内中间是空心的，导孔6正上方设有铁盖24，且进气管7管口位于铁盖24内，铁盖24为长方体，铁盖24的长为2厘米，铁盖24的宽为1厘米，铁盖24的高长为2厘米；铁盖24可以挡住管口，防止灰尘或别的细小物体堵住管口，影响空气质量检测结果的精确度，当需要对空气进行采样时，将铁盖24拿下即可。

因为还包括有储物箱25，箱体1外右侧面中部固定连接有储物箱25，且储物箱25为长方体，储物箱25的左侧面与右侧面之间距离至少为4厘米，储物箱25的前侧面与后侧面之间距离至少为3厘米，储物箱25的上侧面与下侧面之间距离至少为3厘米；可以在储物箱25中放置一些较小的必需品。

因为还包括有磁铁26，箱体1外侧面顶部右侧固定连接有磁铁26，磁铁26水平连接在箱体1外侧面顶部右侧，且磁铁26为长方体，磁铁26的长为2厘米，磁铁26的宽为2厘米，磁铁26的高为1厘米；当要对空气进行采样时，需将铁盖24拿下，可将铁盖24放于磁铁26上，使得磁铁26吸住铁盖24，从而防止铁盖24丢失。

因为还包括有第一滑轮27、第二滑轮28和拉线29，缸体3底部中间设有第一滑轮27，且第一滑轮27位于储气箱18右侧，滑轨11底端连接有第二滑轮28，滑块13底端连接有拉线29，拉线29绕过第一滑轮27和第二滑轮28并连接在挡板9顶部右侧；滑块13向下滑动时，拉线29处于松弛状态，挡板9右侧将向下运动，即可将挡板9打开，储气箱18即可伸出箱体1外，当滑块13向上滑动时，使储气箱18恢复原位，同时使得挡板9恢复原位；如此可以省去人工打开挡板9的过程，节省了人力。

因为还包括有行程开关30，滑轨11内侧面底部设有行程开关30，行程开关30下部圆柱体，上部为半个球，球的半径为0.5厘米，圆柱体上下表面的半径均为0.5厘米，圆柱体的高为1.5厘米，行程开关30与电机12之间有线路连接；当滑块13向下滑动并按到行程开关30时，电机12将停止顺时针转动，使得齿轮15与齿条14始终保持接触。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
