一种设有蚊帐的可折叠吊床的制作方法

本实用新型涉及户外装置技术领域，具体是指一种设有可折叠横管、使用舒适且便于携带的设有蚊帐的可折叠吊床。

背景技术：

目前传统吊床为了便于携带，一般设计成一块矩形布加几根拉绳的结构，这种吊床使用时会形成人的身体蜷缩，舒适性很差，为了改善这种状况，人们在吊床的两端各增加一根木棍，这样，极大的改善了在吊床上睡眠的舒适性，但却牺牲了便携性；同时，为了避免在户外的吊床上休息是受到蚊叮虫咬，人们在吊床上加上了蚊帐，通常是通过蚊帐两端的拉绳固定在两根树上，没有为蚊帐设置支架，这样，不仅蚊帐整体外形很差，而且安装蚊帐不方便，使用不舒适，因而，目前的吊床只能作为人们短时间户外休闲之用；因人体的重量需要吊床布承担，因此，需要将较厚的布料作为吊床布，从而增加了成本。

技术实现要素：

为了解决现有技术的不足之处，本实用新型的目的在于提供一种在支撑布料两端设有可折叠横管、便于携带和使用舒适的设有蚊帐的可折叠吊床。

为实现上述目的，本实用新型采用的技术方案为：一种设有蚊帐的可折叠吊床，包括一块支撑布料，至少两根拉绳，所述支撑布料的两端各设有一 根横管，所述横管由两根或以上的短管连接而成，且相邻两根短管可相对折叠。

优选地，所述横管由两根短管连接而成，其中一根短管一端部插设于另一根短管的端部内；两根短管通过可伸缩的连接绳相连接。

进一步，支撑布料的两端均设有横管容纳部，支撑布料的两侧边缘设有拉绳容纳部。

每根横管上至少设有四个位于同一平面内的水平方向穿孔，且在每根横管的端部各设有一个斜向插接孔，所述斜向插接孔与水平穿孔所确定平面之间所成角度大于90度。

每根横管两端部的斜向插接孔位于支撑布料上的横管容纳部之外；每个斜向插接孔的上端开口比下端开口大。

还进一步包括四根蚊帐支撑管，每根蚊帐支撑管的下端部插设于斜向插接孔内；所述蚊帐支撑管由两根短管连接而成，且两根短管可相对折叠；在四根蚊帐支撑管的上端设有蚊帐连接头；一蚊帐的四个转角分别与蚊帐连接头相连接。

每根横管内的每个水平方向穿孔内各设有一根中空的穿绳铆钉，所述穿绳铆钉的两端部均位于横管的外部。

组成每根横管的两根短管的连接处位于支撑布料的横管容纳部之内，横管容纳部内壁上设有加厚部，两根短管的连接处位于加厚部内。

拉绳为两根，分别为第一拉绳和第二拉绳；在支撑布料的两端外侧各设有一个与支撑布料相连接的接头；第一拉绳的一端穿过支撑布料左端的横管上的右端第二个穿孔并与横管连接后，第一拉绳的另一端穿过位于横管左侧的接头后折回穿过横管左端第一个穿孔，然后穿过支撑布料后侧边缘处的拉 绳容纳部，进而穿过支撑布料右端的横管的左端第一穿孔后经支撑布料右端的接头折回，穿过支撑布料右端横管的右端第二穿孔后与支撑布料右端横管连接；第二拉绳的一端穿过支撑布料左端的横管上的左端第二个穿孔并与横管连接后，第二拉绳的另一端穿过位于横管左侧的接头后折回穿过横管右端第一个穿孔，然后穿过支撑布料前侧边缘处的拉绳容纳部，进而穿过支撑布料右端的横管的右端第一穿孔后经支撑布料右端的接头折回，穿过支撑布料右端横管的左端第二穿孔后与支撑布料右端横管连接。

支撑布料的两端部设有魔术贴连接条，所述蚊帐底部的两端均设有与支撑布料连接的魔术贴连接条；支撑布料的前后侧边缘均设有拉链，所述蚊帐底部的两侧边均设有与支撑布料可分离连接的拉链。

有益技术效果：在支撑布料的两端各设有一根横管，横管为可折叠管，且设置的两根拉绳分别穿过两根横管及支撑布料的前后侧边缘，在每根横管的两端各设有一个斜向插接管，两个斜向插接管的中轴线所确定平面与横管内的四个水平穿孔中轴线所确定平面所成角度大于90度，四根可折叠的蚊帐支撑管插设于四个插接管处，用于挂设蚊帐；使用时，因为人体重量的作用，蚊帐的顶部被基本拉平，人睡于支撑布料上时无需蜷缩，同时，蚊帐支撑管与横管之间不成垂直状态，蚊帐支撑管的上端向支撑布料外侧倾斜，因此蚊帐帐顶被拉平，从而使蚊帐呈标准的矩形体状；人体睡于吊床上时，体验舒适，避免受到蚊叮虫咬，从而便于在户外长时间睡眠，可以取代帐篷，且吊床蚊帐整体外形美观；横管及蚊帐支撑管均采用轻质金属材料制成，可折叠，既保证了使用时的强度，而且收纳后体积小、轻便，从而便于携带。

附图说明

图1为本实用新型的使用状态立体示意图；

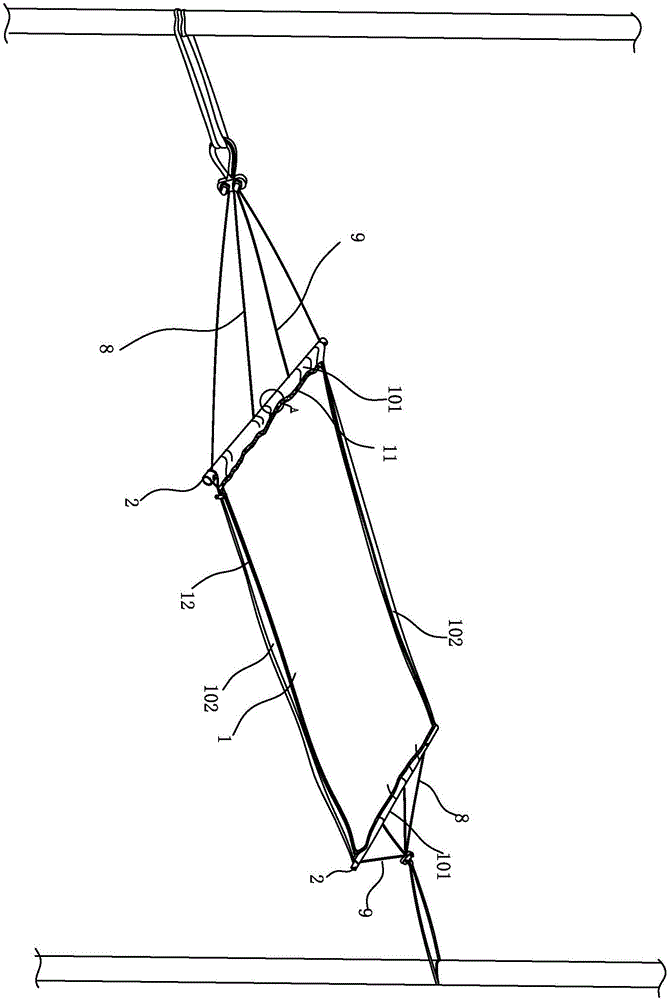

图2为本实用新型的支撑布料使用状态示意图；

图3为图2的局部放大示意图；

图4为本实用新型的拉绳设置示意图；

图5为本实用新型的横管立体示意图；

图6为本实用新型的横管折叠状态示意图；

图7为本实用新型的蚊帐支撑管立体示意图；

图8为本实用新型的蚊帐支撑管折叠状态示意图。

具体实施方式

为了使本技术领域的人员更好地理解本新型方案，下面结合附图和实施方式对本实用新型作进一步的详细说明。

如图1-8所示，吊床包括一块支撑布料1，至少两根拉绳，所述支撑布料的两端各设有一根横管2，所述横管由两根或以上的短管201连接而成，且相邻两根短管可相对折叠。

本实施例中，所述横管由两根短管201连接而成，其中一根短管一端部201a插设于另一根短管的端部内；两根短管通过可伸缩的连接绳3相连接，横管2为市售产品，其结构本文不再详细介绍。

支撑布料1的两端均设有横管容纳部101，支撑布料的两侧边缘设有拉绳容纳部102。

每根横管2上至少设有四个位于同一平面内的水平方向穿孔202，且在每根横管的端部各设有一个斜向插接孔203，所述斜向插接孔203与水平穿孔202所确定平面之间所成角度大于90度。即每根横管上的四个水平方向穿孔202的中轴线位于同一平面上，每根横管两端的斜向插接孔203的中轴 线位于同一平面上，这两个平面不垂直，二者之间的角度大于90度，一般设置成120度，如图5所示。

每根横管两端部的斜向插接孔203位于支撑布料上的横管容纳部101之外；每个斜向插接孔203的上端开口比下端开口大。

如图7-8所示，还进一步包括四根蚊帐支撑管4，每根蚊帐支撑管的下端部插设于斜向插接孔203内；所述蚊帐支撑管由两根短管401连接而成，且两根短管可相对折叠；蚊帐支撑管4的底端及插接端401a的直径小于蚊帐支撑管中部的管径，从而便于插入斜向插接孔203内，而且可防止蚊帐支撑管向下掉落；四根蚊帐支撑管4插设于斜向插接孔203上后，因蚊帐支撑管不垂直于横管2，其顶端必然指向支撑布料1的外部。

在四根蚊帐支撑管4的上端罩设有蚊帐5，如图1所示。

每根横管2内的每个水平方向穿孔202内各设有一根中空的穿绳铆钉6，所述穿绳铆钉6的两端部均位于横管2的外部穿绳铆钉6的两端部钝化，从而，避免拉绳在使用过程中被水平方向穿孔202的开口处管壁割断，如图6所示。

组成每根横管2的两根短管201的连接处位于支撑布料1的横管容纳部101之内，横管容纳部内壁上设有加厚部7，两根短管的连接处位于加厚部7内；两根短管201的连接处也即是横管2的折叠处，折叠时，短管201的端部不可避免的会与横管容纳部101内壁接触，长时间的接触，横管容纳部101在横管2的折叠处容易被磨穿，从而导致吊床不能使用，设置加厚部，则可防止此处被磨穿，如图3所示。

如图4所示，拉绳为两根，分别为第一拉绳8和第二拉绳9；在支撑布料的两端外侧各设有一个与支撑布料相连接的接头10；第一拉绳8的一端 801穿过支撑布料左端的横管上的右端第二个穿孔并与横管连接后，第一拉绳的另一端802穿过位于横管左侧的接头后折回穿过横管左端第一个穿孔，然后穿过支撑布料后侧边缘处的拉绳容纳部，进而穿过支撑布料右端的横管的左端第一穿孔后经支撑布料右端的接头折回，穿过支撑布料右端横管的右端第二穿孔后与支撑布料右端横管连接；第二拉绳9的一端901穿过支撑布料左端的横管上的左端第二个穿孔并与横管连接后，第二拉绳的另一端902穿过位于横管左侧的接头后折回穿过横管右端第一个穿孔，然后穿过支撑布料前侧边缘处的拉绳容纳部，进而穿过支撑布料右端的横管的右端第一穿孔后经支撑布料右端的接头折回，穿过支撑布料右端横管的左端第二穿孔后与支撑布料右端横管连接；采用这样的拉绳设置，可有效防止吊床在使用时倾覆，而且，人体的重量不是全部由支撑布料1承担，从而可以采用轻薄的布料作为支撑布料。第一拉绳8和第二拉绳9与横管上的水平方向穿孔连接处均打结，打结的接头位于横管容纳部101内，使吊床外形简洁、美观。

如图2所示，支撑布料1的两端部设有魔术贴连接条11，所述蚊帐底部的两端均设有与支撑布料连接的魔术贴连接条；支撑布料1的前后侧边缘均设有拉链12，所述蚊帐底部的两侧边均设有与支撑布料可分离连接的拉链。

虽然通过实施例描绘了本发明创造，本领域普通技术人员知道，本实用新型有许多变形和变化而不脱离本实用新型的精神，希望所附的权利要求包括这些变形和变化而不脱离本实用新型的精神。
