一种改进型水杯的制作方法

本实用新型涉及生活用品领域，具体涉及一种改进型水杯。

背景技术：

水杯是生活中常见的用于储存水的容器，外出改进或者游玩带上水杯，不仅干净而且环保，市面上也有各式各样的水杯供人们挑选和购买，但是现有的水杯一般包括杯身和杯盖，需要喝水时还需旋转扭开杯盖才能喝水，尤其对于刚运动完或者急于喝水的人来说，非常不方便，而且这种水杯的设计缺乏创意，形式也比较单调，已经不能满足人们对水杯多元化的需求。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的是为了提供一种改进型水杯，该水杯可以通过将顶盖打开从通孔中喝水，可以将吸管安装在通孔中通过吮吸吸管喝水，还可以直接将上盖取下直接从杯身上喝水，而且第一管体和第二管体可以分开或组合使用，多种喝水方式可以满足人们不同的需求，促进水杯的多元化发展。

本实用新型的目的采用以下技术方案实现：

一种改进型水杯，包括顶盖、上盖、吸管和杯身；所述杯身的顶端设有连接部，连接部上设有第一螺纹，所述上盖的内壁设有与第一螺纹适配的第二螺纹，上盖与杯身通过第一螺纹和第二螺纹匹配连接以安装固定；所述顶盖安装在上盖的上表面并与上盖铰接；所述上盖上开设有通孔，所述吸管插装在瓶身中并从通孔中伸出；所述吸管包括第一管体和第二管体，所述第一管体的一端固定在上盖的通孔中，第一管体的另一端设有安装部，所述第二管体的顶端插装在第一管体的安装部中。

作为优选，所述杯身上还设有锥型部，所述锥型部的一端与连接部连接，锥型部的另一端与杯身一体成型；所述锥型部与连接部连接的一端的外径大于连接部的外径。

作为优选，水杯还包括密封圈，所述密封圈套装在瓶身的连接部上并与锥型部抵接。锥型部的设置不仅方便拿握，还便于密封圈的安装。

作为优选，所述密封圈上设有用于安装挂绳的拉环。拉环上可以安装挂绳，这样的设置使水杯利于便携。

作为优选，所述上盖上还设有固定块，所述固定块上设有卡齿，所述顶盖上设有与卡齿卡扣连接的凸块。卡齿和凸块的设置使顶盖与上盖之间牢固地固定，避免了行动过程中顶盖自行打开。

作为优选，所述上盖上通孔的外缘设有挡圈，所述挡圈上设有向上盖倾斜的斜面。当顶盖扣合时，第一管体受压折叠，挡圈的设置避免了第一管体向固定块折叠，另外不使用吸管时，挡圈和斜面的设置可以起到引流的作用。

作为优选，所述顶盖上设有用于方便打开顶盖的缺口部；所述缺口部上连接有向缺口部倾斜的第一弧形面，所述上盖上设有与第一弧形面位置对应的第二弧形面。打开顶盖时只需将手指伸进缺口部中并向上提起顶盖即可，第一弧形面和第二弧形面的设置可以保护手指被缺口部划伤。

作为优选，所述顶盖的内壁上设有用于限制第一管体的挡板。顶盖扣合后，第一管体折叠，挡板可以限制第一管体不向固定块折叠。

作为优选，所述第一管体上还设有用于将第一管体牢固固定在通孔中的卡块。卡块可以避免第一管体在通孔中晃动。

作为优选，所述杯身是由聚乳酸制备而成的杯身。

相比现有技术，本实用新型的有益效果在于：

1、本实用新型的水杯可以通过将顶盖打开从通孔中喝水，可以将吸管安装在通孔中通过吮吸吸管喝水，还可以直接将上盖取下直接从杯身上喝水，而且第一管体和第二管体可以分开或组合使用，多种喝水方式可以满足人们不同的需求，促进水杯的多元化发展；

2、与现有技术相比，本实用新型的密封圈可以将上盖与杯身之间连接紧密，避免漏水，而且密封圈的拉环上还可以固定拉绳，使水杯更加便携；

3、本实用新型的顶盖与上盖铰接，顶盖上的凸块又与上盖的卡齿卡接，在行动时，顶盖便不会轻易打开，避免了水泄露，通孔中的吸管也避免了水从通孔中流出。

附图说明

图1为本实用新型的水杯的结构示意图。

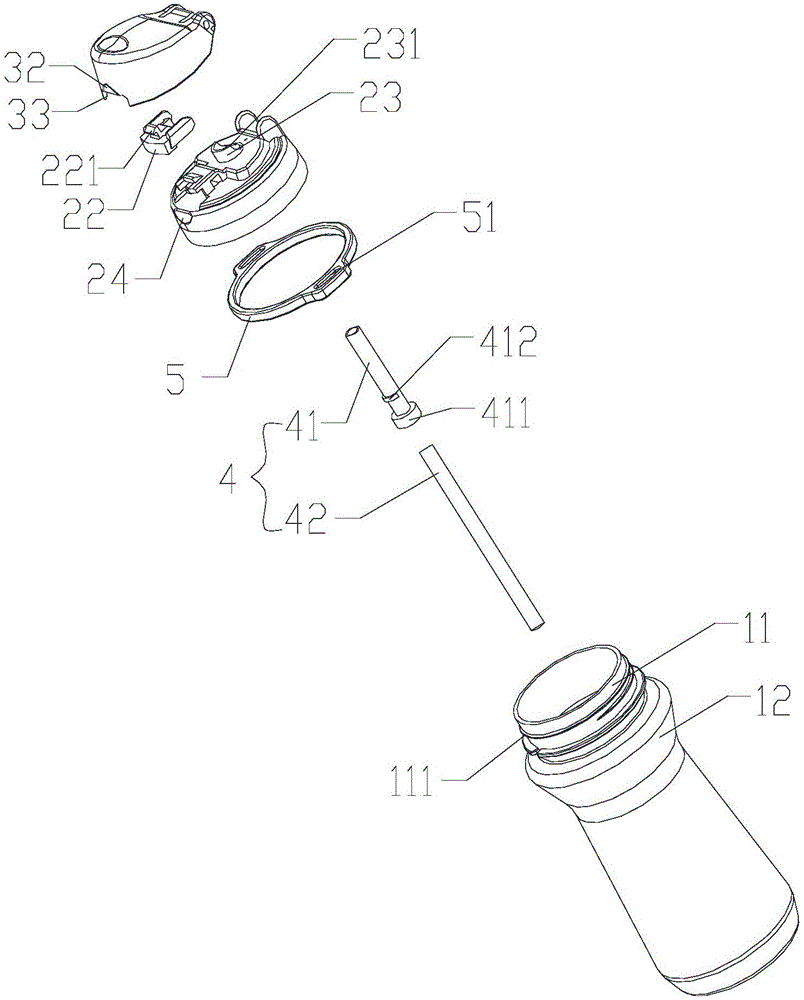

图2为本实用新型的水杯的拆解图。

图3为本实用新型的水杯的上盖的结构示意图。

图4为本实用新型的水杯的顶盖的结构示意图。

其中，1、杯身；11、连接部；111、第一螺纹；12、锥型部；2、上盖；21、通孔；22、固定块；221、卡齿；23、挡圈；231、斜面；24、第二弧形面；3、顶盖；31、凸块；32、第一弧形面；33、缺口部；34、挡板；4、吸管；41、第一管体；411、安装部；412、卡块；42、第二管体；5、密封圈；51、拉环。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

实施例1：

参照图1-2，一种改进型水杯，包括顶盖3、上盖2、吸管4和杯身1；杯身1的顶端设有连接部11，连接部11上设有第一螺纹111，上盖2的内壁设有与第一螺纹111适配的第二螺纹，上盖2与杯身1通过第一螺纹111和第二螺纹匹配连接以安装固定；顶盖3安装在上盖2的上表面并与上盖2铰接；上盖2上开设有通孔21，吸管4插装在瓶身中并从通孔21中伸出。

吸管4包括第一管体41和第二管体42，第一管体41的一端固定在上盖2的通孔21中，第一管体41的另一端设有安装部411，第二管体42的顶端插装在第一管体41的安装部411中。第一管体41上还设有用于将第一管体41牢固固定在通孔21中的卡块412，卡块412可以避免第一管体41在通孔21中晃动，而且避免第一管体41向上移动影响喝水。第一管体41为橡胶材料制成，因此在顶盖3扣上时可以折叠。第一管体41和第二管体42可以分开或组合使用，在杯身1中盛满饮料或饮用水又不便于安装上盖2或者需要饮水管的情况下时，可以将第二管体42从第一管体41上拆下直接当做饮水管使用，而安装上盖2则可以将第一管体41和第二管体42组合使用。

杯身1上还设有锥型部12，锥型部12的一端与连接部11连接，锥型部12的另一端与杯身1一体成型；杯还包括密封圈5，密封圈5套装在瓶身的连接部11上并与锥型部12抵接。锥型部12与连接部11连接的一端的外径大于连接部11的外径，这样的设置就是为了固定密封圈5。锥型部12的设置不仅方便拿握，还便于密封圈5的安装。密封圈5上设有用于安装挂绳的拉环51，拉环51上可以安装挂绳，这样的设置使水杯利于便携。

如图3所示，上盖2上还设有固定块22，固定块22上设有卡齿221，顶盖3上设有与卡齿221卡扣连接的凸块31。卡齿221和凸块31的设置使顶盖3与上盖2之间牢固地固定，避免了行动过程中顶盖3自行打开，出现漏水的情况。

上盖2上通孔21的外缘设有挡圈23，挡圈23上设有向上盖2倾斜的斜面。当顶盖3扣合时，第一管体41受压折叠，挡圈23的设置避免了第一管体41向固定块22折叠，另外不使用吸管4，倾斜瓶身喝水时，挡圈23和斜面的设置可以起到引流的作用。

如图4所示，顶盖3上设有用于方便打开顶盖3的缺口部33，打开顶盖3时只需将手指伸进缺口部33中并向上提起顶盖3即可。缺口部33上连接有向缺口部33倾斜的第一弧形面32，上盖2上设有与第一弧形面32位置对应的第二弧形面24，第一弧形面32和第二弧形面24的设置可以保护手指被缺口部33划伤。顶盖3的内壁上设有用于限制第一管体41的挡板34。顶盖3扣合后，第一管体41折叠，挡板34可以限制第一管体41不向固定块22折叠，避免顶盖3无法关上。

本实用新型的水杯采用聚乳酸(PLA)材质制成，PLA是一种新型的生物降解材料，使用可再生的植物资源(如玉米)所提出的淀粉原料制成。淀粉原料经由糖化得到葡萄糖，再由葡萄糖及一定的菌种发酵制成高纯度的乳酸，再通过化学合成方法合成一定分子量的聚乳酸，其具有良好的生物可降解性，使用后能被自然界中微生物完全降解，最终生成二氧化碳和水，不污染环境，这对保护环境非常有利，是公认的环境友好材料。本水杯有以下特点：1、质轻强度高，不易破碎；2、环保，容易分解，可以食用性；3、清洗容易；4、耐磨性强。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
