一种拉杆行李箱的箱脚结构的制作方法

本实用新型涉及生活用品技术领域，特别涉及一种拉杆行李箱的箱脚结构。

【技术背景】

目前应用于拉杆行李箱中的箱脚，其属于拉杆行李箱中一个不太重要而且也不太显眼的部件，对于其结构、外观的改进，往往被行业所忽略。现有应用于拉杆行李箱中的箱脚，其绝大多数均是采用非金属材料制成，例如塑料、橡胶，虽然其制造简单、而且较为实用，但是其整体却略显粗糙，缺乏美感，降低整个拉杆行李箱的产品档次。

技术实现要素：

本实用新型的目的在于提供一种拉杆行李箱的箱脚结构，其结构简单，可提高拉杆行李箱的产品档次。

为了实现上述目的，本实用新型采用的技术方案：

一种拉杆行李箱的箱脚结构，包括非金属件和金属环，在非金属件的外周面上开设有环形槽，所述金属环套设于环形槽里面，所述金属环的厚度为0.1mm至3mm，所述金属环的宽度为1mm至12mm。

于本实用新型的一个或多个实施例当中，所述环形槽的侧边嵌入到非金属件里面以形成卡槽，金属环的侧边嵌套在所述卡槽里面。

于本实用新型的一个或多个实施例当中，所述非金属件是采用塑料或者橡胶制成的，所述金属环是采用铝合金制成的。

于本实用新型的一个或多个实施例当中，所述非金属件的表面上设置有若干沿周向间隔分布的第一凸起。

于本实用新型的一个或多个实施例当中，在非金属件的其中一个端面上设置有若干个间隔分布的第二凸起。

于本实用新型的一个或多个实施例当中，在非金属件的另一个端面上开设有若干个间隔分布的凹槽。

本实用新型同

背景技术：
相比所产生的有益效果：

本实用新型的一种拉杆行李箱的箱脚结构，通过在非金属件外套设一金属环，所述金属环相对较为容易氧化着色，并且花色多、色彩鲜艳以及持久，使得箱脚整体外观更加精致、美观，可大幅提升拉杆行李箱的产品档次。

【附图说明】

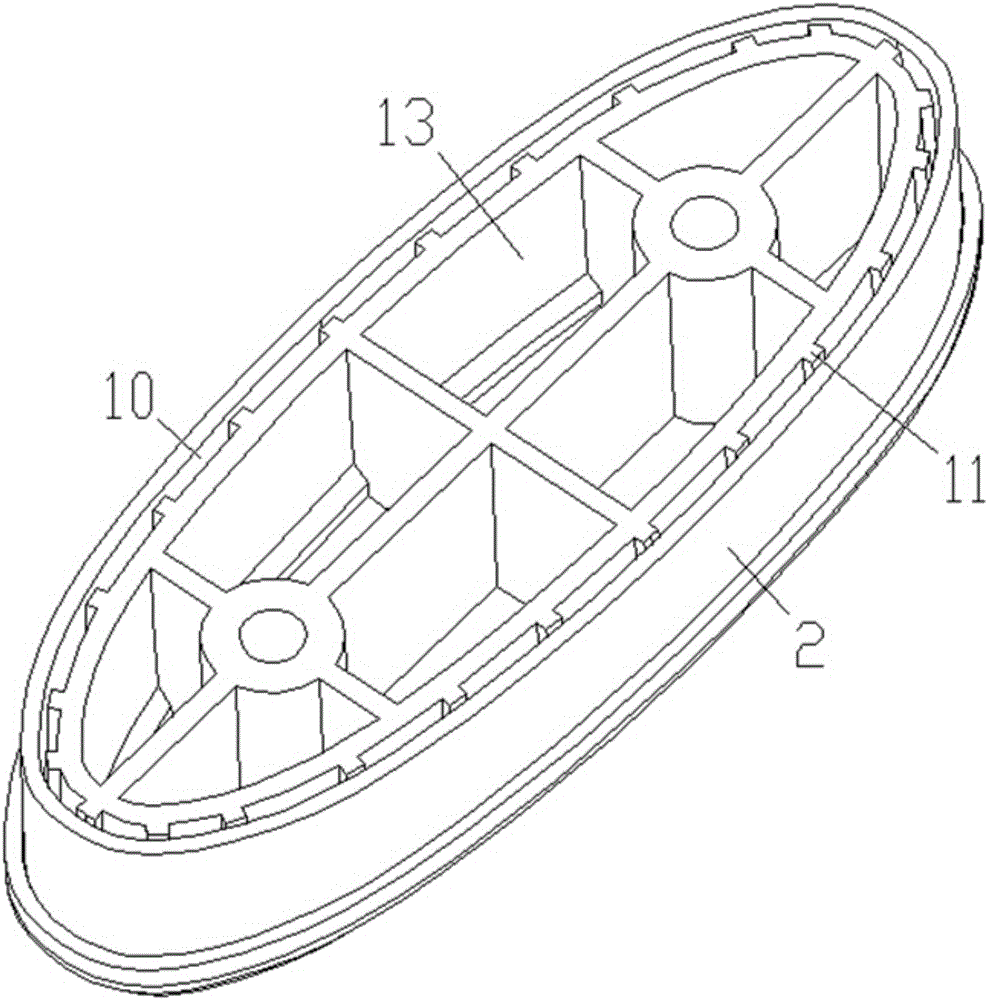

图1为实施例中一种拉杆行李箱的箱脚结构一个角度的立体示意图；

图2为实施例中一种拉杆行李箱的箱脚结构另一个角度的立体示意图；

图3为实施例中一种拉杆行李箱的箱脚结构的分解示意图；

图4为实施例中一种拉杆行李箱的箱脚结构的结构示意图。

【具体实施方式】

下面详细描述本实用新型的实施例，所述的实施例示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。

在本实用新型的描述中，需要说明的是，对于方位词，如有术语“中心”，“横向” 、 “纵向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系，仅是为了便于叙述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作，不能理解为限制本实用新型的具体保护范围。

此外，如有术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或隐含指明技术特征的数量。由此，限定有“第一”、“第二”特征可以明示或者隐含包括一个或者多个该特征，在本实用新型描述中，“至少”的含义是一个或一个以上，除非另有明确具体的限定。

在本实用新型中，除另有明确规定和限定，如有术语“组装”、“相连”、“连接”术语应作广义去理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；也可以是机械连接；可以是直接相连，也可以是通过中间媒介相连，可以是两个元件内部相连通。对于本领域普通技术人员而言，可以根据具体情况理解上述的术语在本实用新型中的具体含义。

在实用新型中，除非另有规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一特征和第二特征不是直接接触而是通过它们之间的另外特征接触。而且，第一特征在第二特征“之上”、“之下”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅是表示第一特征水平高度高于第二特征的高度。第一特征在第二特征 “之上”、“之下”和“下面”包括第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度低于第二特征。

下面结合说明书的附图，通过对本实用新型的具体实施方式作进一步的描述，使本实用新型的技术方案及其有益效果更加清楚、明确。下面通过参考附图描述实施例是示例性的，旨在解释本实用新型，而不能理解为对本实用新型的限制。

请参看图1、图2、图3和图4所示的，本实施例提供一种拉杆行李箱的箱脚结构，包括非金属件1和金属环2，在非金属件1的外周面上开设有环形槽10，所述金属环2套设于环形槽10里面，使得两者刚好吻合，并且为保证较佳的外观美化效果，所述金属环2的厚度为0.1mm至3mm，所述金属环2的宽度为1mm至12mm。通过在非金属件1外套设一金属环2，所述金属环2相对较为容易氧化着色，并且花色多、色彩鲜艳以及持久，使得箱脚整体外观更加精致、美观，可大幅提升拉杆行李箱的产品档次。

优选地，所述非金属件1是采用塑料或者橡胶制成的，所述金属环2是采用铝合金制成的。此外，所述金属环2是分段切割铝型材，使得其容易氧化着色。同时采用铝型材挤压成型的模具简单，开发成本低，工艺生熟，可靠性好，在使用较低的生产成本就可达到较佳的美观效果，提高拉杆行李箱的产品档次。

优选地，所述金属环2为椭圆型，或者为圆型，或者为方型，或者为其他异型，在本实用新型中不作限制。

优选地，所述环形槽10的侧边嵌入到非金属件1里面以形成卡槽14，金属环2的侧边嵌套在所述卡槽14里面。其结构简单，可以使得金属环2与非金属件1配合得更加牢靠，提高产品使用的可靠性。

优选地，所述环形槽10的表面上设置有若干沿周向间隔分布的第一凸起11，优选地，所述第一凸起11是沿垂直于非金属件1端面的方向延伸的。通过设置第一凸起11可使得环形槽10与金属环2嵌套更加牢固，金属环2不会轻易从环形槽10上脱落。

优选地，在非金属件1的其中一个端面上设置有若干个间隔分布的第二凸起12，优选地，所述第二凸起12是条形的。通过设置第二凸起12可以增加箱脚与地面之间的摩擦力，避免放置在地面上拉杆行李箱轻易滑动。

优选地，在非金属件1的另一个端面上开设有若干个间隔分布的凹槽13。通过设置凹槽13，在保证产品结构强度的同时，可以减小塑料的使用，降低产品的材料成本，使得产品在市场中更具竞争力。

在说明书的描述中，参考术语“合一个实施例”、“优选地”、“示例”、“具体示例”或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点，包含于本实用新型的至少一个实施例或示例中，在本说明书中对于上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或者示例中以合适方式结合。

通过上述的结构和原理的描述，所属技术领域的技术人员应当理解，本实用新型不局限于上述的具体实施方式，在本实用新型基础上采用本领域公知技术的改进和替代均落在本实用新型的保护范围，应由各权利要求限定之。
