一种实时持续测量体温的上衣的制作方法

本实用新型涉及功能性服装技术领域，具体涉及一种实时持续测量体温的上衣。

背景技术：

近几年，随着人们生活水平的提高，人们对自己健康的关注度也随之提高，对于方便简单实惠的保健产品也越来越青睐。当人体尤其是老年人或儿童发热时，由于处于疾病状态，会经常出现不能正确表述身体症状的现象，体温测量就成为医护人员和家人了解发热患者症状的重要手段。虽然当前有多种体温测量技术和多种类型的测量装置，但大多是采取某一时段的单值静态测量方式，不能提供实时监测、报警功能。如果患者的体温可以连续、长时间地得到监测．并且可以使家人可以实时了解患者的体温变化，这样会大大减轻家人的陪护压力。

将体温检测功能与上衣结合起来，并通过蓝牙将信号传送至手机，是完全自主设计创造的一个全新的概念。这个概念颠覆了传统的只能单值静态测量的方式和传统的只能穿着的上衣，将两者的市场需求结合在了一起，在扩大了两者市场的同时，更是对这类新型市场需求的一种满足。同时，相信该类产品的研发和上市迫在眉睫。

技术实现要素：

本实用新型的目的在于解决现有技术的缺陷，提供一种实时持续测量体温的上衣，能够实时连续地探测人体温度，测温精确，可定时将人体温度信息传送至手机，使用寿命长，安全简便，穿着舒适，适用于需要实时监测体温的人群。

为了实现上述目的，本实用新型提供的一种实时持续测量体温的上衣，所述上衣由上衣主体、衣袖、衣领构成，所述衣领通过拉链与上衣主体活动连接，衣袖缝合在上衣主体上；所述上衣主体的胸口、衣袖的袖口和/或衣领的领口处设有夹层，所述夹层中设有体温测量通信模块；所述夹层通过拉链与胸口、袖口和/或领口连接。通过在胸口、袖口领口处设有夹层和体温测量通信模块，实现实时监测体温，将夹层设置为活动连接方式，大大方便了衣物换洗并保持体温测量通信模块长久有效且耐用。

进一步的，所述的体温测量通信模块由温度传感器、蓝牙模块和电池组成；所述的温度传感器与蓝牙模块线性连接，所述的电池分别与温度传感器、蓝牙模块连接。

更进一步的，所述的体温测量通信模块为质地较软的电路板或可折叠的小型硬质电路板。设置软质电路板或可折叠电路板的体温测量通信模块，方便用户穿着的衣服舒适，不会因设置的体温测量通信模块而导致衣服的穿着度。

更进一步的，所述的温度传感器、蓝牙模块和电池设置拼接在质地较软的电路板上面或可折叠的小型硬质电路板上，构成体温测量通信模块。

优选的，所述的电池为太阳能电池或可充电的锂离子电池。

优选的，所述电池的电容量为110-130mAh。

更进一步的，所述的体温测量通信模块外部还设有绝缘防水材料层。设置绝缘层防水层以防雨天或不小心将衣服丢人水中，而影响体温测量通信模块导致失效或者损坏。

优选的，所述的绝缘防水材料层是涤纶树脂材料。

优选的，所述的上衣为衬衫、T恤或可贴身穿着的衣服。

本实用新型与现有技术相比，具有以下的优点和积极效果：

（1）本实用新型能够实时连续地探测穿着者的体温变化情况，测量精确，并随时随地将信息传至手机；

（2）本实用新型中的领口、胸口或袖口以及体温测量通信模块可随意拆卸，上衣可反复洗涤，使用寿命长；

（3）本实用新型穿着舒适轻便，使用方便，生产制造简便，成本低，适合大规模生产，且消费需求大，市场前景可观。

附图说明

图1为本实用新型一种实时持续测量体温的上衣结构示意图；

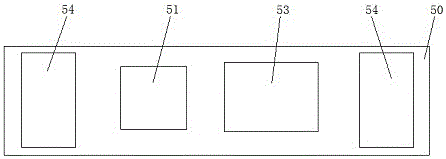

图2为本实用新型一种实时持续测量体温的上衣的体温测量通信模块结构示意图；

图3为本实用新型的体温测量通信模块信号原理图；

附图标记说明：10、上衣主体；11、胸口；20、衣袖；21、袖口；30、衣领；31、领口；40、拉链；50、体温测量通信模块；51、温度传感器； 52、蓝牙模块；53、电池。

具体实施方式

下面结合附图对本实用新型作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

如图1~2所示，一种实时持续测量体温的上衣由上衣主体10、衣袖20、衣领30构成，所述衣领30通过拉链40与上衣主体10活动连接，衣袖20缝合在上衣主体10上；所述上衣主体10的胸口11、衣袖20的袖口21和/或衣领30的领口31处设有夹层，所述夹层中设有体温测量通信模块50，体温测量通信模块50外部还设有绝缘防水材料层，所述的绝缘防水材料层是涤纶树脂材料，通过体温测量通信模块50将信息传输到手机上，从而实现实时监测体温。所述夹层通过拉链40与胸口11、袖口21和/或领口30连接。所述的上衣为衬衫、T恤或可贴身穿着的衣服。通过在胸口、袖口领口处设有夹层和体温测量通信模块，实现实时监测体温，将夹层设置为活动连接方式，大大方便了衣物换洗并保持体温测量通信模块长久有效且耐用。设置绝缘层防水层以防雨天或不小心将衣服丢人水中，而影响体温测量通信模块导致失效或者损坏。

所述的体温测量通信模块50为质地较软的电路板或可折叠的小型硬质电路板，由温度传感器51、蓝牙模块52和电池53组成；所述的温度传感器51、蓝牙模块52和电池53设置拼接在质地较软的电路板上面或可折叠的小型硬质电路板上，构成体温测量通信模块50；温度传感器51与蓝牙模块52线性连接，所述的电池53分别与温度传感器51、蓝牙模块52连接，通过蓝牙模块52直接将信号发射到手机上来实时持续测量体温。所述的电池53为太阳能电池或可充电的锂离子电池，可在任何电脑USB接口上使用，所述电池54的电容量为110-130mAh，充满一次电之后的待机时间约为2天。设置软质电路板或可折叠电路板的体温测量通信模块，方便用户穿着的衣服舒适，不会因设置的体温测量通信模块而导致衣服的穿着度。

本实用新型公开的上衣结构能够实时连续地探测穿着者的体温变化情况，测量精确，并根据图3所示的信号原理图随时随地将信息传至手机，方便观察穿着者的体温变化。同时，上衣结构中的领口、胸口或袖口以及体温测量通信模块可随意拆卸，上衣可反复洗涤，使用寿命长，穿着舒适轻便，使用方便，生产制造简便，成本低，适合大规模生产，且消费需求大，市场前景可观。

最后应说明的是：显然，上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
