气垫式发光鞋的制作方法

文档序号:11914281阅读:635来源:国知局
气垫式发光鞋的制作方法与工艺

本实用新型属于鞋类技术领域,具体涉及一种气垫式发光鞋。



背景技术:

随着人们生活水平的提高,鞋子已经不仅仅是作为保护脚部、方便行走的工具,现实中已经赋予鞋更多的功能,如具有按摩功能的鞋、具有瘦身功能的鞋、具有增高功能的鞋等,发光鞋是一种具有发光效果的鞋,往往在鞋底或者鞋帮上做文章,如在制作时加入荧光粉的鞋子,这种鞋子能够在夜间或者黑暗中发光,但是由于荧光粉容易脱落,而且使用一段时间后,荧光粉的效果会消失,同时荧光粉发光不能根据情况自行调节光线颜色及发光频率等。



技术实现要素:

本实用新型所要解决的技术问题便是针对上述现有技术的不足,提供一种气垫式发光鞋,它可进行多档控制变色,发光效果好,使用者既能根据需要自行调节发光频率,又能调节光线颜色,同时该发光鞋的鞋底采用气垫式结构,穿着更轻巧,透气性更好。

本实用新型所采用的技术方案是:一种气垫式发光鞋,包括鞋底和鞋面,所述鞋底是由橡胶或塑胶制造而成的,该鞋底上设置有由电源装置、集成电路控制板和发光体共同构成的发光装置,且该鞋底内部对应鞋跟部位置设置有透明垫块,所述鞋底的左右两侧面设置有与上述透明垫块相对应的透光框,所述透明垫块的中部设置有容纳槽,所述发光装置嵌入配合在上述容纳槽内,所述发光体是由数个均匀环绕设置在所述发光装置侧面并与所述集成电路控制板电连的发光二级管构成,用于控制上述发光装置的微型控制开关设置在所述鞋面靠近鞋口位置处,并与所述集成电路控制板电连,所述鞋底的上表面间隔分布有数个气垫槽。

作为优选,所述电源装置为充电电池,且所述鞋面靠近鞋口位置还设置有为上述电源装置充电的充电接口。

作为优选,所述透明垫块对应所述透光框的侧面为与之配合的弧形透光面,所述透明垫块对应所述容纳槽的侧面为前后均匀间隔分布的透光柱。

作为优选,所述气垫槽为圆形结构。

本实用新型的有益效果在于:由于本实用新型采用上述结构,因此其可以通过微型控制开关向集成电路控制板发送命令,使得发光体完成开启、关闭以及在多种光线颜色或多种发光频率之间进行多次切换,使用者能根据需要自行调节发光频率,同时又能调节光线的颜色等,以达到进一步增强鞋子使用性、装饰性及趣味性的目的,透明垫块起到透光和承压的双重作用;另外本实用新型的鞋底采用气垫式结构,使得穿着更轻巧,透气性更好。

附图说明

图1为本实用新型的结构示意图。

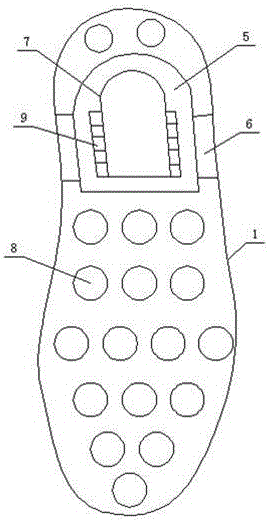

图2为本实用新型的鞋底结构示意图。

图中:1、鞋底;2、鞋面;3、微型控制开关;4、充电接口;5、透明垫块;6、透光框;7、容纳槽;8、气垫槽;9、透光柱。

具体实施方式

下面将结合附图及具体实施例对本实用新型作进一步详细说明。

如图1和图2所示,一种气垫式发光鞋,包括鞋底1和鞋面2,所述鞋底1是由橡胶或塑胶制造而成的,该鞋底1上设置有由电源装置、集成电路控制板和发光体共同构成的发光装置,且该鞋底1内部对应鞋跟部位置设置有透明垫块5,所述鞋底1的左右两侧面设置有与上述透明垫块5相对应的透光框6,所述透明垫块5的中部设置有容纳槽7,所述发光装置嵌入配合在上述容纳槽7内,所述发光体是由数个均匀环绕设置在所述发光装置侧面并与所述集成电路控制板电连的发光二级管构成,用于控制上述发光装置的微型控制开关3设置在所述鞋面2靠近鞋口位置处,并与所述集成电路控制板电连,所述鞋底1的上表面间隔分布有数个气垫槽8,所述气垫槽8为圆形结构。

作为优选,所述电源装置为充电电池,且所述鞋面2靠近鞋口位置还设置有为上述电源装置充电的充电接口4,便于对其进行充电操作。

作为优选,所述透明垫块5对应所述透光框6的侧面为与之配合的弧形透光面,所述透明垫块5对应所述容纳槽7的侧面为前后均匀间隔分布的透光柱9,在保证透光的同时,透光柱9既可以起到很好的缓冲承压作用,同时又使发光装置发出的光线经过透光柱9的多重反射作用,使本实用新型所发出光源的更为绚丽多彩。

由于本实用新型采用上述结构,因此其可以通过微型控制开关3向集成电路控制板发送命令,使得发光体完成开启、关闭以及在多种光线颜色或多种发光频率之间进行多次切换,使用者能根据需要自行调节发光频率,同时又能调节光线的颜色等,以达到进一步增强鞋子使用性、装饰性及趣味性的目的,透明垫块5起到透光和承压的双重作用;另外本实用新型的鞋底1采用气垫式结构,使得穿着更轻巧,透气性更好。

以上所述,仅为本实用新型较佳实施例而已,故不能以此限定本实用新型实施的范围,即依本实用新型申请专利范围及说明书内容所作的等效变化与修饰,皆应仍属本实用新型专利涵盖的范围内。
