一种鞋垫上胶装置的制作方法

本实用新型涉及鞋生产装置领域，尤其涉及一种鞋垫上胶装置。

背景技术：

鞋的产生与自然环境、人类的智慧密不可分。远古时代，土地的高低不平，气候的严寒酷暑，人类本能地要保护自己的双脚，于是就出现了鞋：简单包扎脚的兽皮，树叶，便成了人类历史上最早的鞋。古人类保存下来的文献，仍能给我们提供一部精彩的鞋史。在生产鞋的过程中，鞋垫是必不可少的一部分，鞋垫的加工也是必备的工艺，制作好鞋垫上胶也是必不可少的一部分。

随着科学技术的飞速发展，鞋垫上胶装置也得到了技术改进，但是现在的装置上胶速度慢，上胶不均匀，无烘干效果，造成上胶后脏物掉落鞋垫，效率低下，安全性差，不可移动，而且零件复杂，设备昂贵，重量大，给使用者带来非常不便。

技术实现要素：

针对上述问题，本实用新型提供了一种鞋垫上胶装置，解决了现在的装置上胶速度慢，上胶不均匀，无烘干效果，造成上胶后脏物掉落鞋垫，效率低下，安全性差，不可移动，而且零件复杂，设备昂贵，重量大，给使用者带来非常不便的现象。

为解决上述技术问题，本实用新型所采用的技术方案是:一种鞋垫上胶装置，其结构包括：底板、储备电源、隔板、发动机、显示屏、控制台、传送带、上胶箱、烘干箱、进胶锥斗，所述底板上设有储备电源，所述底板与储备电源固定连接，所述储备电源上设有隔板，所述储备电源与隔板固定连接，所述隔板侧设有发动机，所述发动机下设有显示屏，所述发动机与显示屏固定连接，所述显示屏下设有控制台，所述显示屏与控制台固定连接，所述传送带贯穿控制台、储备电源、上胶箱与烘干箱，所述储备电源侧设有上胶箱，所述储备电源与上胶箱固定连接，所述上胶箱侧设有烘干箱所述上胶箱与烘干箱固定连接，所述上胶箱上设有进胶锥斗，所述上胶箱与进胶锥斗固定连接，所述传送带侧设有倒斗，所述传送带与倒斗通过链角活动连接，所述底板下设有滑轮，所述底板通过链角与滑轮活动配合，所述控制台上设有控制按钮。

进一步的，所述传送带上设有鞋模板，所述传送带通过铰链与鞋模板活动连接，所述进胶锥斗内设有布胶器；

进一步的，所述烘干箱由支架、箱体、温度感应器、温度调控器、加热炉丝组成；

进一步的，所述支架上设有箱体，所述支架与箱体固定连接，所述箱体内设有温度感应器，所述箱体侧设有温度调控器，所述箱体通过螺母与温度调控器固定连接，所述支架上设有加热炉丝。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型一种鞋垫上胶装置，通过设置储备电源可以给设备供电，发动机给传送带提供动力，显示屏可以显示传送带的运输速度，控制台上的控制按钮可以控制机器的运行及传送速度，上胶箱可以给传送带上的鞋垫进行上胶，进胶锥斗上的布胶器可以均匀的给鞋垫上胶，鞋模板可以放置鞋垫，烘干箱可以对上胶后的鞋垫进行烘干，以防赃物掉落，滑轮可以使设备移动。本实用新型上胶速度快，上胶均匀，有烘干效果，防止上胶后脏物掉落鞋垫，效率高，安全性强，可移动，而且零件简单，设备便宜，重量轻，给使用者带来非常方便。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种鞋垫上胶装置示意图；

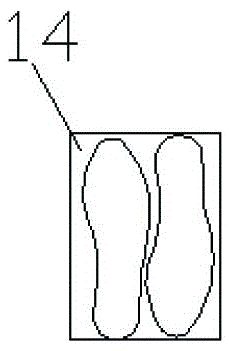

图2为本实用新型鞋模板示意图；

图3为本实用新型进胶锥斗示意图；

图4为本实用新型烘干箱示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

鞋的产生与自然环境、人类的智慧密不可分。远古时代，土地的高低不平，气候的严寒酷暑，人类本能地要保护自己的双脚，于是就出现了鞋：简单包扎脚的兽皮，树叶，便成了人类历史上最早的鞋。古人类保存下来的文献，仍能给我们提供一部精彩的鞋史。在生产鞋的过程中，鞋垫是必不可少的一部分，鞋垫的加工也是必备的工艺，制作好鞋垫上胶也是必不可少的一部分。随着科学技术的飞速发展，鞋垫上胶装置也得到了技术改进，但是现在的装置上胶速度慢，上胶不均匀，无烘干效果，造成上胶后脏物掉落鞋垫，效率低下，安全性差，不可移动，而且零件复杂，设备昂贵，重量大，给使用者带来非常不便。

参考图1、图2、图3、图4，一种鞋垫上胶装置，其结构包括：底板1、储备电源2、储备电源2可以给设备供电，隔板3、发动机4、发动机4给传送带7提供动力，显示屏5、显示屏5可以显示传送带7的运输速度，控制台6、控制台6上的控制按钮13可以控制机器的运行及传送速度，传送带7、上胶箱8、上胶箱8可以给传送带7上的鞋垫进行上胶，烘干箱9、进胶锥斗10，所述底板1上设有储备电源2，底板1与储备电源2固定连接，储备电源2上设有隔板3，储备电源2与隔板3固定连接，所述隔板3侧设有发动机4，发动机4下设有显示屏5，所述发动机4与显示屏5固定连接，所述显示屏5下设有控制台6，所述显示屏5与控制台6固定连接，所述传送带7贯穿控制台6、储备电源2、上胶箱8与烘干箱9，所述储备电源2侧设有上胶箱8，储备电源2与上胶箱8固定连接，所述上胶箱8侧设有烘干箱9上胶箱8与烘干箱9固定连接，所述上胶箱8上设有进胶锥斗10，上胶箱8与进胶锥斗10固定连接，所述传送带7侧设有倒斗11，所述传送带7与倒斗11通过链角活动连接，所述底板1下设有滑轮12，所述底板1通过链角与滑轮12活动配合，所述控制台6上设有控制按钮13，所述传送带7上设有鞋模板14，传送带7通过铰链与鞋模板14活动连接，进胶锥斗10内设有布胶器15，烘干箱9由支架91、箱体92、温度感应器93、温度调控器94、加热炉丝95组成，支架91上设有箱体92，支架91与箱体92固定连接，箱体92内设有温度感应器93，箱体92侧设有温度调控器94，箱体92通过螺母与温度调控器94固定连接，所述支架91上设有加热炉丝95。

储备电源2可以给设备供电，发动机4给传送带7提供动力，显示屏5可以显示传送带7的运输速度，控制台6上的控制按钮13可以控制机器的运行及传送速度，上胶箱8可以给传送带7上的鞋垫进行上胶，进胶锥斗10上的布胶器15可以均匀的给鞋垫上胶，鞋模板14可以放置鞋垫，箱体92可以对上胶后的鞋垫进行烘干，以防赃物掉落，滑轮12可以使设备移动。本实用新型上胶速度快，上胶均匀，有烘干效果，防止上胶后脏物掉落鞋垫，效率高，安全性强，可移动，而且零件简单，设备便宜，重量轻，给使用者带来非常方便。解决了现在的装置上胶速度慢，上胶不均匀，无烘干效果，造成上胶后脏物掉落鞋垫，效率低下，安全性差，不可移动，而且零件复杂，设备昂贵，重量大，给使用者带来非常不便的现象。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
