一种带太阳能电池板的报警式安全帽的制作方法

一种带太阳能电池板的报警式安全帽，涉及一种在电网工程施工、检修、运行及相关电力作业过程中的带有自动报警装置的安全帽。

背景技术：

目前，在电网工程施工、检修、运行及相关电力作业过程中，为了对工作人员在靠近带电设备时提出警示，工作人员时常佩戴一种带靠近有电设备时发出警示声音装置的安全帽，但由于该警示装置由一个钮扣式电池供电，时常因电池电量不足造成即使工作人员佩戴报警式安全帽靠近带电设备也不发出报警声音，起不到报警安全帽应有的警示作用。

技术实现要素：

本实用新型所要解决的技术问题是提供一种报警装置时刻有电的安全帽。

为解决上述技术问题，本实用新型所采用的技术方案：一种带太阳能电池板的报警式安全帽，包括安全帽本体、安全帽内衬箍、报警装置和太阳能电池板，所述安全帽内衬箍设置在安全帽本体内部，所述报警装置设置在安全帽本体与安全帽内衬箍之间，所述太阳能电池板设置在安全帽本体外部，并且太阳能电池板与报警装置内置充电电池连接。

所述太阳能电池板为两块，分别设置在安全帽本体外部两侧。

本实用新型和现有技术相比具有以下有益效果。

一、本实用新型通过使用太阳能电池板向安全帽的报警装置供电，使安全帽报警装置具备充电电池、太阳能电池的“双电源”供电，确保了安全帽报警装置时刻充满电能，起到应有的报警功能，对电力工作人员在工作中，当靠近带电设备时时刻起到提醒、警示作用，以确保人身安全。

二、本实用新型通过将太阳能电池板与报警装置的内置充电电池连接，在天气晴朗太阳能足的情况下，报警装置的充电电池可以通过太阳能电池板充电，以确保报警装置的电池时刻充满电能。

附图说明

图1为本实用新型的外部示意图。

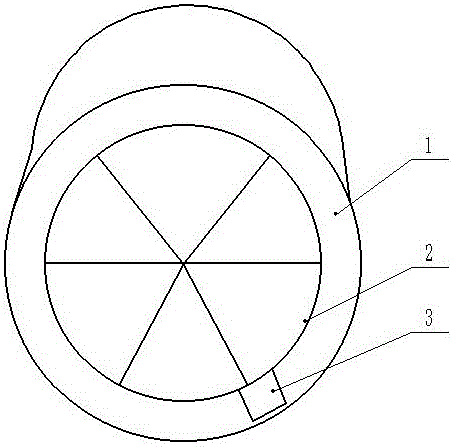

图2为本实用新型的内部示意图。

图中，1为安全帽本体，2为安全帽内衬箍，3为报警装置，4为太阳能电池。

具体实施方式

如图1、图2所示，一种带太阳能电池板的报警式安全帽，包括安全帽本体1、安全帽内衬箍2、报警装置3和太阳能电池板4，所述安全帽内衬箍2设置在安全帽本体1内部，所述报警装置3设置在安全帽本体1与安全帽内衬箍2之间，所述太阳能电池板4设置在安全帽本体1外部，并且太阳能电池板4与报警装置3内置充电电池连接。

所述太阳能电池板4为两块，分别设置在安全帽本体1外部两侧。

本实用新型报警装置3在室外使用时优先使用太阳能电池板4发的电能，在室内或室外太阳不足的天气使用时，报警装置3用报警装置3内置充电电池

本实用新型提高了报警装置3电源供应可靠性，但在日常使用中要注意太阳能电池板4完好无损，损坏后及时更换，电力工作前先将本实用新型靠近带电设备试验报警装置3是否正常报警，正常报警后方可使用。

上述实施例是对本实用新型结构的解释而非限制，在不脱离本实用新型原理前提下所作的变形也在本实用新型的保护范围之内。
