一种具有转向提醒和导航功能的智能头盔的制作方法

本实用新型属于自行车运动防护装备技术领域，特别是涉及一种具有转向提醒和导航功能的智能头盔。

背景技术：

随着生活水平的不断提高，人们越来越注重健康了。自行车骑行是一种传统的健身方式，越来越广泛的受到人们的青睐。骑行者在骑自行车时通常会戴上头盔，头盔主要用于保护骑行者的头部。然而常规的头盔通常都只具有保护的功能。对于很多喜欢夜骑的人来说，夜骑的乐趣是白天所不能比的，但是夜骑的风险要比白天大得多。人们通常采用在车把上安装手电筒以及在自行车后面安装青蛙灯或其他警示形式。然而手电筒一般只能照到自行车前面一段距离，会让骑行者错过很多沿途的风景，使用也不不便；自行车后面安装的青蛙灯或者其他警示形式，通常不是很明显，不易引起后方来车的注意；另外夜骑者对于路况需要非常清楚，因此骑行者需要提前了解骑行路段的路况信息。

技术实现要素：

本实用新型的目的在于提供一种具有转向提醒和导航功能的智能头盔，通过在头盔上设置转向指示灯、前照灯和导航仪，解决了现有的自行车利用手电筒照明操作不方便、车尾安装的警示形式不易被后方来车察觉以及不便于提前获得路况信息的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种具有转向提醒和导航功能的智能头盔，包括头盔本体和开关本体，所述头盔本体包括前照灯、左转指示灯、右转指示灯和红外线接收器，所述前照灯和红外线接收器固定在头盔本体外表面一侧；相对设置的左转指示灯和右转指示灯分别固定在头盔本体外表面两侧；所述头盔本体内表面两侧对称固定有耳机；所述耳机上方水平设置有固定板，所述固定板周侧固定在头盔本体内表面；所述固定板上表面安装有导航仪和微控制器；所述微控制器分别与前照灯、左转指示灯、右转指示灯、红外线接收器和导航仪电连接，所述导航仪与耳机电连接；所述开关本体一表面设置有前照灯开关、左转灯开关、右转灯开关、红外线发射器和导航开关，所述红外线发射器分别与前照灯开关、左转灯开关、右转灯开关和导航开关电连接。

进一步地，所述固定板上表面固定有电源一，所述头盔本体外表面一侧固定有充电口一，所述电源一分别与微控制器和充电口一电连接；所述开关本体内部安装有电源二，所述电源二与红外线发射器电连接，所述开关本体外表面一侧设置有充电口二，所述充电接口与电源二电连接。

进一步地，所述前照灯开关、左转灯开关、右转灯开关和导航开关均通过红外线发射器向红外线接收器发出红外线信号；所述红外线接收器将接收到的红外线信号传送至微控制器；所述微控制器对红外线信号进行识别、分析并转化为开关信号，继而所述开关信号分别控制前照灯、左转指示灯、右转指示灯和导航仪开启或关闭。

进一步地，所述前照灯采用LED灯；所述左转指示灯和右转指示灯均采用LED灯带，所述LED灯带呈圆弧状且水平环绕设置在头盔本体两侧。

进一步地，所述电源一和电源二均采用锂电池。

本实用新型具有以下有益效果：

本实用新型通过在头盔本体上设置有前照灯、转向指示灯和导航仪，前照灯便于骑行者夜骑时对前方路况和沿途风景的观察，转向指示灯便于骑行者提醒前后方来车，以引起警示和注意，导航仪便于骑行者获取实时路况信息并通过耳机清晰的收听；通过设置开关、红外线发射器和红外线接收器，便于骑行者对头盔上的前照灯、转向指示灯和导航仪进行控制。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的一种具有转向提醒和导航功能的智能头盔的头盔本体的结构主视图；

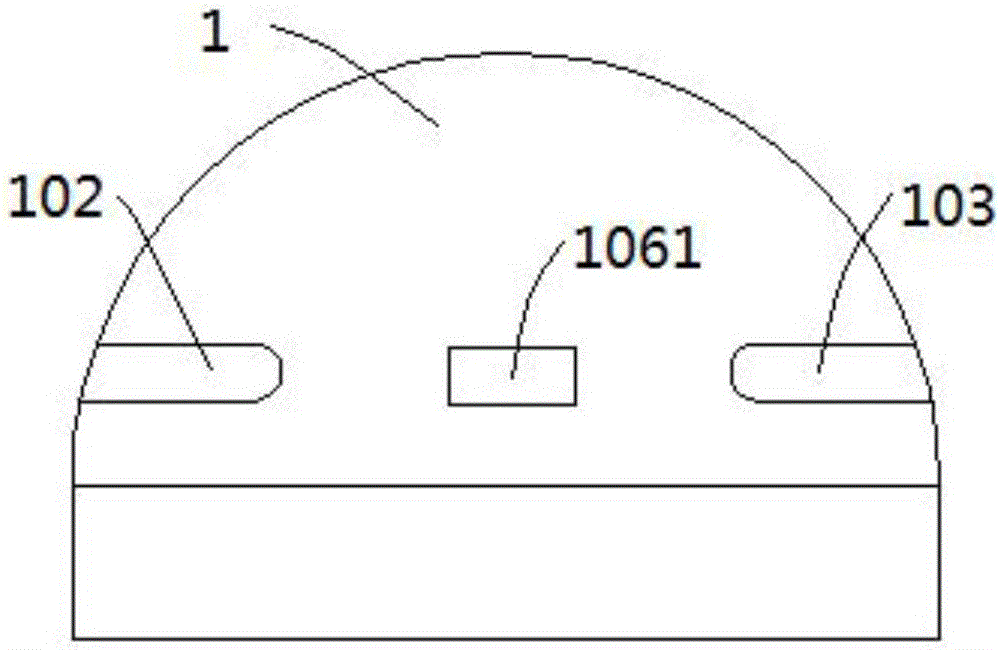

图2为图1的结构后视图；

图3为图1的纵向剖视图；

图4为本实用新型的一种具有转向提醒和导航功能的智能头盔的开关本体的结构示意图；

图5为图4的纵向剖视图；

附图中，各标号所代表的部件列表如下：

1-头盔本体，101-前照灯，102-左转指示灯，103-右转指示灯，104-红外线接收器，105-导航仪，106-电源一，1061-充电口一，107-耳机，108-固定板，109-微控制器，2-开关本体，201-前照灯开关，202-左转灯开关，203-右转灯开关，204-红外线发射器，205-导航开关，206-电源二，2061-充电口二。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-5所示，本实用新型为一种具有转向提醒和导航功能的智能头盔，包括头盔本体1和开关本体2，

头盔本体1包括前照灯101、左转指示灯102、右转指示灯103和红外线接收器104，前照灯101和红外线接收器104固定在头盔本体1外表面一侧，头盔本体1外表面另一侧固定有充电口一1061，左转指示灯102和右转指示灯103分别对称固定在头盔本体1外表面两侧，头盔本体1内表面 两侧对称固定有耳机107，耳机107上方水平设置有固定板108，固定板108周侧固定在头盔本体1内表面，固定板108上表面安装有导航仪105、电源一106和微控制器109，电源一106分别与微控制器109和充电口一1061电连接，微控制器109分别与前照灯101、左转指示灯102、右转指示灯103、红外线接收器104和导航仪105电连接，导航仪105与耳机107电连接；

开关本体2一表面设置有前照灯开关201、左转灯开关202、右转灯开关203、红外线发射器204和导航开关205，其中红外线发射器204分别与前照灯开关201、左转灯开关202、右转灯开关203和导航开关205电连接；开关本体2内部安装有电源二206，电源二206与红外线发射器204电连接；开关本体2一侧设置有充电口二2061，所述充电接口2061与电源二206电连接。

电源二206用于为红外线发射器204供电，充电口二2061用于为电源二充电；前照灯开关201、左转灯开关202、右转灯开关203和导航开关205均通过红外线发射器204向红外线接收器104发出红外线信号，红外线接收器104将接收到的红外线信号传送至微控制器109，微控制器109对红外线信号进行识别、分析并转化为开关信号，继而微控制器109通过开关信号分别控制前照灯101、左转指示灯102、右转指示灯103和导航仪105开启或关闭，耳机107用于收听导航仪105输出的语音信息，电源一106用于为导航仪105和微控制器109供电，充电口一1061用于为电源一106充电。

前照灯101采用LED灯；左转指示灯102和右转指示灯103均采用LED灯带，LED灯带呈圆弧状且水平环绕设置在头盔本体1两侧；所述电源一 106和电源二206均采用锂电池。

本实施例的一个具体应用为：使用者在骑行前，先开关本体2安装在自行车把手旁且便于使用者操作的位置，然后使用者佩戴好头盔本体1，其中红外线接收器104朝向使用者前方；在骑行过程中，使用者根据需要通过开关本体2控制前照灯101、左转指示灯102、右转指示灯103和导航仪105开启或关闭；当电源一106和电源二206电量不足时，使用者通过充电口一1061和充电口二2061分别为电源一106、电源二206充电。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料过着特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

最后需要说明的是，以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
