一种塑钢拉链的止挡的制作方法

本实用新型涉及拉链技术领域，特别涉及一种塑钢拉链的止挡。

背景技术：

目前，市场上的塑钢拉链主要分为开尾拉链和闭尾拉链两大类，二者的主要区别在于开尾拉链的止档和闭尾拉链的止档的结构不同；由于二者的止档的结构不同，导致塑钢开尾拉链和塑钢闭拉链无法互相通用或替换，无法满足消费者的个性化需求；另外，在塑钢闭尾拉链的使用过程中，拉头损坏或需要更换拉头时，由于闭尾拉链止档是直接注塑在拉链端部，无法拆分，导致无法更换新拉头，造成拉链使用不便，或者只能将整条拉链报废，再重新更换新的塑钢闭尾拉链；而在塑钢开尾拉链的使用过程中，由于插销与插座组装不够牢固可靠，容易导致拉链闭合效果不佳，另外在一些使用塑钢开尾拉链的产品上面，有时候又需要插座与插销组装牢固且不能分离，而现有的塑钢开尾拉链往往不具备该功能。综上所述，有必要对塑钢拉链的止档的结构进行创新改进，以满足消费消费者的个性化需求。

技术实现要素：

针对现有技术中存在的上述问题，本实用新型所要解决的技术问题在于提供一种塑钢拉链的止挡，它结构简易，使用方便快捷，插销与插座组装牢固可靠，将该塑钢拉链的止档装设到塑钢拉链上，能够使塑钢拉链在开尾拉链和闭尾拉链两种状态之间自由互换，满足消费者的个性化需求，此外，该塑钢拉链的止档制作简单，有利于降低生产成本。

本实用新型的技术方案如下：一种塑钢拉链的止挡，包括插座和插销，所述插销包括插销连接部和插销扣合部，插销连接部的顶端与插销扣合部的底端一体连接，插销连接部的底端设有用于配合卡紧插座的卡止部，所述插座由连接座和连接柱一体组成，连接座设有用于容纳插销连接部的销孔，且在连接座的旁侧设有贯通销孔的开口槽，连接座的顶部设有用于与插销扣合部互相匹配扣合的连接柱，连接柱的顶部设有向插销方向凸出的限位块，所述插销扣合部设有与所述限位块相适配的限位槽，在插销扣合部的侧壁顶部设有向限位块方向凸出的压紧块，所述卡止部包括第一卡爪和第二卡爪，第一卡爪与第二卡爪对称设置于插销连接部底端两侧，当插销与插座组装到位时，第一卡爪与第二卡爪的顶端抵住插座底部端面，限位块与限位槽紧密嵌合，压紧块的底面紧压在连接柱的顶面上，使得插销与插座组装牢固。

进一步地，所述第一卡爪与第二卡爪均为弹性卡爪，弹性卡爪的底端与插销连接部的底端一体连接，弹性卡爪的顶端为自由端，弹性卡爪在外力作用下能够向插销连接部靠拢。

进一步地，所述压紧块与限位槽设于插销扣合部的同一侧壁，压紧块位于限位槽上方。

进一步地，所述限位块位于连接柱侧壁顶部的中间位置，限位块凸出的高度小于限位块的长度。

进一步地，所述连接座的底部设有一个用于容纳卡止部的台阶式缺口。

本实用新型的有益效果是：该塑钢拉链的止档结构简易，使用方便快捷，插销与插座组装牢固可靠，将该塑钢拉链的止档装设到塑钢拉链上，能够使塑钢拉链在开尾拉链和闭尾拉链两种状态之间自由互换，满足消费者的个性化需求，此外，本实用新型制作简单，有利于降低生产成本。

附图说明

图1是本实用新型的立体图。

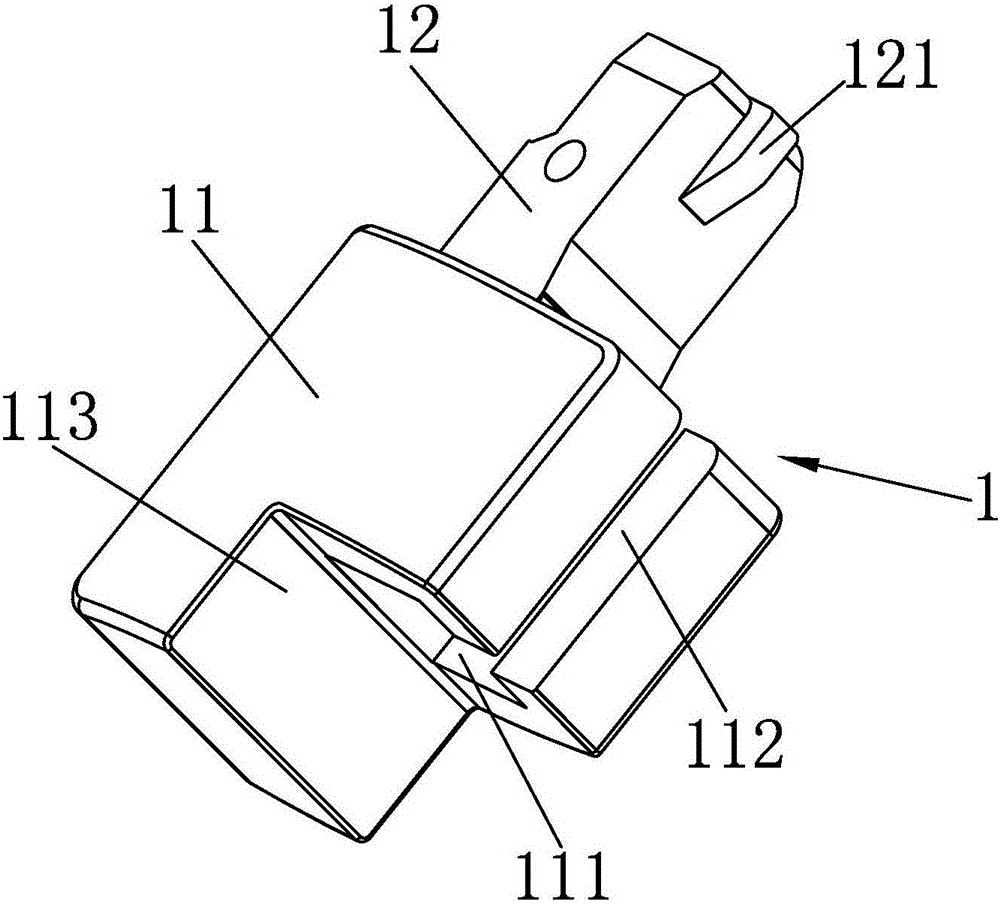

图2是本实用新型的插座的立体图。

图3是本实用新型的插销的立体图。

图4是本实用新型装设于塑钢拉链的结构示意图。

具体实施方式

以下将结合实施例对本实用新型作进一步详细描述，但本实用新型并不限于以下实施例。

如图1至图4所示，一种塑钢拉链的止挡，包括插座1和插销2，所述插销2包括插销连接部21和插销扣合部22，插销连接部21的顶端与插销扣合部22的底端一体连接，插销连接部21的底端设有用于配合卡紧插座1的卡止部23，所述插座1由连接座11和连接柱12一体组成，连接座11设有用于容纳插销连接部21的销孔111，且在连接座11的旁侧设有贯通销孔111的开口槽112，连接座11的底部设有一个用于容纳卡止部23的台阶式缺口113；连接座11的顶部设有用于与插销扣合部22互相匹配扣合的连接柱12，连接柱12的顶部设有向插销2的方向凸出的限位块121，限位块121位于连接柱12侧壁顶部的中间位置，限位块121凸出的高度小于限位块121的长度；所述插销扣合部22设有与所述限位块121相适配的限位槽221，在插销扣合部22的侧壁顶部设有向限位块121的方向凸出的压紧块222，压紧块222与限位槽221设于插销扣合部22的同一侧壁，压紧块222位于限位槽221上方；所述卡止部23包括第一卡爪231和第二卡爪232，第一卡爪231与第二卡爪232对称设置于插销连接部21的底端两侧，第一卡爪231与第二卡爪232均为弹性卡爪，弹性卡爪的底端与插销连接部21的底端一体连接，弹性卡爪的顶端为自由端，弹性卡爪在外力作用下能够向插销连接部21靠拢，使得弹性卡爪能够顺利从销孔111穿过，弹性卡爪穿过销孔111之后，由于没有收到外力作用，弹性卡爪立体回弹恢复原形，使得弹性卡爪的顶端抵住插座1底部端面；如图4所示，将该止档设于塑钢拉链3上，当插销2与插座1组装到位时，第一卡爪231与第二卡爪232的顶端抵住插座1底部端面，限位块121与限位槽221紧密嵌合，压紧块222的底面紧压在连接柱12的顶面上，使得插销2与插座1组装牢固可靠，使得采用该止档的塑钢拉链3为闭尾拉链；而如果要将插销2与插座1分离，只需按压第一卡爪231与第二卡爪232，使第一卡爪231与第二卡爪232向插销连接部21靠拢，然后就可将插销2从插座1上面抽出，使用方便快捷，使得采用该止档的塑钢拉链3为开尾拉链。

本实用新型的有益效果是：该塑钢拉链的止档结构简易，使用方便快捷，插销2与插座1组装牢固可靠，将该塑钢拉链的止档装设到塑钢拉链上，能够使塑钢拉链在开尾拉链和闭尾拉链两种状态之间自由互换，满足消费者的个性化需求，此外，本实用新型制作简单，有利于降低生产成本。

以上仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
