防霾兼治疗或预防疾病的多功能口罩的制作方法

本实用新型涉及医疗卫生健康技术领域，特别是涉及一种防霾兼治疗或预防疾病的多功能口罩。

背景技术：

目前人们使用的口罩是由纱布或棉布制造，起到防止灰尘吸入人体的作用。随着环境问题日益严峻，空气条件日趋恶化，空气中的有害物质越来越多，普通的口罩已经不能满足人们的需求，因此而患有呼吸道疾病的比例越来越大。

技术实现要素：

基于此，有必要提供一种防止有害物质吸入、预防或治疗疾病的防霾兼治疗或预防疾病的多功能口罩。

一种防霾兼治疗或预防疾病的多功能口罩，包括：

口罩主体，设有吸气孔；

置药部，设有置药腔，所述置药腔与所述吸气孔连通，所述置药部设于所述口罩主体的外侧；及

吸附部，设有吸附腔，所述吸附部设于所述置药部上且位于远离所述口罩主体的一侧，所述吸附部设有与所述吸附腔连通的进气孔，所述吸附腔与所述置药腔连通。

上述防霾兼治疗或预防疾病的多功能口罩，外部的空气随着人体呼吸从吸附部的进气孔进入吸附部，经过吸附部吸附细颗粒物、有害气体等有害物质后，再进入置药部，空气与置药部中药剂有效成分从吸气孔进入人体被吸入，从而起到防霾、防毒、预防或治疗疾病的作用。上述防霾兼治疗或预防疾病的多功能口罩，设计合理，且可重复使用，经济环保。

在其中一个实施例中，所述置药部包括一面开口的收容部及活动安装于所述收容部的置药槽，所述置药槽与所述收容部构成所述置药腔。

在其中一个实施例中，所述置药槽的开口朝向所述吸附部所在一侧设置。

在其中一个实施例中，所述置药槽的底部设有连接孔，所述置药腔与所述吸气孔通过所述连接孔连通。

在其中一个实施例中，所述口罩主体还设有出气孔，所述出气孔覆设有筛网，且所述筛网上设有用于调节所述出气孔的调节窗。

在其中一个实施例中，所述出气孔为圆孔，所述调节窗包括多个相互连接且可折叠的扇形结构，且多个所述扇形结构沿周向打开形成扇形或圆形结构。

在其中一个实施例中，所述防霾兼治疗或预防疾病的多功能口罩还包括过滤层，所述过滤层设于所述口罩主体的内侧。

在其中一个实施例中，所述过滤层为过滤棉及玻璃纤维滤纸中的一种或两种。

在其中一个实施例中，所述口罩主体相对的两侧设有耳绳扣。

在其中一个实施例中，所述口罩主体的外侧朝所述置药部凸设形成凸台，所述置药部设于所述凸台上。

附图说明

图1为一实施例的防霾兼治疗或预防疾病的多功能口罩的结构图；

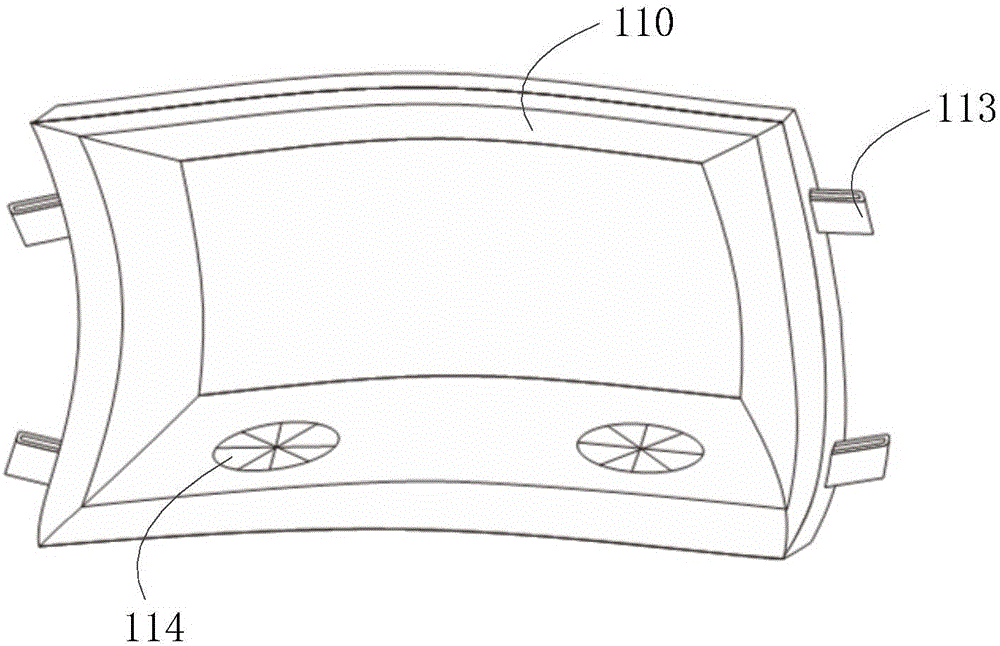

图2为图1所示防霾兼治疗或预防疾病的多功能口罩另一侧的结构图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的 技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“和/或”包括一个或多个相关的所列项目的任意的和所有的组合。

参照图1，本较佳实施例的防霾兼治疗或预防疾病的多功能口罩100，包括口罩主体110、过滤层、置药部120及吸附部130。

口罩主体110的外缘为长方形。口罩主体110的外侧朝置药部120凸设形成凸台111和坡面112，凸台111为长方形。口罩主体110设有吸气孔(图未示)。具体的，在本实施例中，吸气孔为可供气体通过的微形孔。如此口罩主体110的内侧与人体的脸部贴合，且从吸气孔吸入外面的空气。具体的，在本实施例中，口罩主体110为硅橡胶材质。可以理解，在其他实施例中，口罩主体110的外缘或/和凸台111也可不为长方形，口罩主体110的外缘或/和凸台111可为圆形、不规则形状等等。

口罩主体110相对的两侧设有耳绳扣113，用于固定耳绳。具体的，口罩主体110相对的两侧均设有两个耳绳扣113，耳绳穿过同侧的两个耳绳扣113形成闭合的耳绳环，从而可固定在使用者的耳朵上。

参照图2，口罩主体110还设有出气孔(图未示)，出气孔覆设有筛网(图未示)，且筛网上设有用于调节出气孔的调节窗114。出气孔用于人体呼出的气体排出防霾兼治疗或预防疾病的多功能口罩100。具体的，空气质量较好时，调节窗114将出气孔开启大些，反之把出气孔开启小些，少数情况也可将出气孔完全关闭而通过防霾兼治疗或预防疾病的多功能口罩100与人脸贴合的缝隙出气。可以理解，筛网的网孔密度可根据天气情况和所处场合需要调节。

优选的，出气孔设于口罩主体110的下坡面。具体的，出气孔的数量为两个。具体到本实施例中，出气孔为圆孔，调节窗114包括多个相互连接且可折叠的扇形结构，且多个扇形结构沿周向打开形成扇形或圆形结构。如此打开不同数量的扇形结构即可控制出气孔的打开大小。

具体的，过滤层设于口罩主体110的内侧且位于口罩主体110的坡面。可以理解，在其他实施例中，过滤层也可设于口罩主体110与置药部120相对的 位置。过滤层可进一步起到阻尘的作用，从而保障人体健康。具体在本实施例中，过滤层包括过滤棉及玻璃纤维滤纸，过滤棉设于口罩主体110的左右坡面，玻璃纤维滤纸设于口罩主体110的上下坡面。可以理解，过滤棉及玻璃纤维滤纸的位置可根据需要设置。可以理解，过滤层为过滤棉及玻璃纤维滤纸中的一种或两种。可以理解，过滤层的多少及厚度均可根据使用者的具体环境具体需要做增加。

置药部120设于凸台111上。置药部120设有置药腔(图未示)，置药腔与吸气孔连通。如此空气经过置药部120，且置药腔120中可置有可预防或治疗疾病的药剂，药剂有效成分与空气从吸气孔进入人体被吸收，从而起到预防或治疗疾病的作用。可以理解，只要置药部120设于口罩主体110的外侧，且置药腔与吸气孔连通即可。

具体的，置药部120包括一面开口的收容部(图未示)及活动安装于收容部的置药槽(图未示)，置药槽与收容部构成置药腔。置药槽的开口朝向吸附部130所在一侧设置。置药槽的底部设有连接孔，置药腔与吸气孔通过连接孔连通。如此拉开置药槽即可更换置药部120中的药剂，也使用户可根据的需要，在置药部120中放置不同的药剂，通过呼吸时吸入药剂的有效成分，进行预防或治疗。具体的，在本实施例中，置药部120中置有中草药。

吸附部130设有吸附腔(图未示)。吸附部130设于置药部120上且位于远离口罩主体110的一侧，吸附部130设有与吸附腔连通的进气孔，吸附腔与置药腔连通。空气从进气孔进入防霾兼治疗或预防疾病的多功能口罩100，吸附腔内可置有吸附材料以吸附空气中的有害气体。具体的，在本实施例中，吸附部为硅橡胶材质。

具体的，在本实施例中，吸附腔内置有活性炭，活性炭含有大量微孔，具有巨大无比的表面积，能有效地去除色度、臭味，可去除大多数有机污染物、部分无机物及一些有毒的重金属，从而起到阻尘、防毒、除臭、滤菌等功效，可有效防止普通口罩不能阻挡的细菌及5微米以下的颗粒。具体的，活性炭能有效吸附农药主要成分、SO₂、Cl₂。使用者可根据空气中有害气体的多少适量增减活性炭的量。如使用者长期在医疗单位、化工事业、喷涂车间、皮革行业或 环卫单位等空气中有害气体较多的工作环境，可适量增加活性炭的量，保障人体健康。

上述防霾兼治疗或预防疾病的多功能口罩100，外部的空气随着人体呼吸从吸附部130的进气孔进入吸附部130，经过吸附部130吸附细颗粒物、有害气体等有害物质后，再进入置药部120，空气与置药部120中药剂有效成分从吸气孔进入人体被吸入，从而起到防霾、防毒、预防或治疗疾病的作用。上述防霾兼治疗或预防疾病的多功能口罩100，设计合理，且可重复使用，经济环保。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
