一种钥匙扣的制作方法

本实用新型涉及生活用品，特别涉及一种钥匙扣。

背景技术：

钥匙扣是人们日常生活中常见的物品，通过钥匙环将钥匙串联在一起。但是传统的钥匙扣结构简单，功能单一，而且没有其他的用途。

技术实现要素：

为了解决现有钥匙扣的不足，本实用新型提供了一种钥匙扣，具备有点烟的功能。

本实用新型提出一种钥匙扣，包括钥匙环；

所述钥匙环连接点烟装置，其中所述点烟装置包括壳体；

所述壳体上设置有电路板、发热组件；

所述电路板上设置有电池；

所述发热组件与所述电路板连接。

作为上述技术方案的进一步改进，所述电路板上设置有启动指示灯和控制发热组件启停的第一按键、第二按键；

只有当所述第一按键和所述第二按键同时按下时，所述发热组件才工作。

作为上述技术方案的进一步改进，所述壳体包括点烟部和主体部；

所述点烟部的内腔与所述主体部的内腔贯通；

所述点烟部的内腔连接所述发热组件；

所述主体部的内腔连接所述电路板。

作为上述技术方案的进一步改进，所述主体部设置有风扇；

所述风扇与所述电路板电性连接；

所述电路板上设置有控制风扇启停的第三按键。

作为上述技术方案的进一步改进，所述风扇出风方向正对所述主体部的内腔。

作为上述技术方案的进一步改进，所述点烟部连接有安全帽；

所述点烟部与所述安全帽可拆卸连接。

作为上述技术方案的进一步改进，所述安全帽通过螺纹与所述点烟部实现可拆卸连接。

作为上述技术方案的进一步改进，所述电路板设置有报警电路；

所述报警电路上连接有用于监控发热组件温度的温度传感器。

作为上述技术方案的进一步改进，所述报警电路包括有单片机和报警指示灯；

所述单片机连接报警指示灯。

作为上述技术方案的进一步改进，所述电路板上设置有USB充电接口和充电指示灯。

本实用新型的有益效果是:一种钥匙扣，钥匙扣上的钥匙环能够悬挂钥匙、小物件等饰品，钥匙环连接有用于点烟的点烟装置。不仅可以悬挂钥匙，还可以点烟，减少了人们日常生活中的不便，该钥匙扣实用方便，易推广。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面参照附图结合 具体实施例对本实用新型做进一步的描述。应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例中一种钥匙扣的示意图；

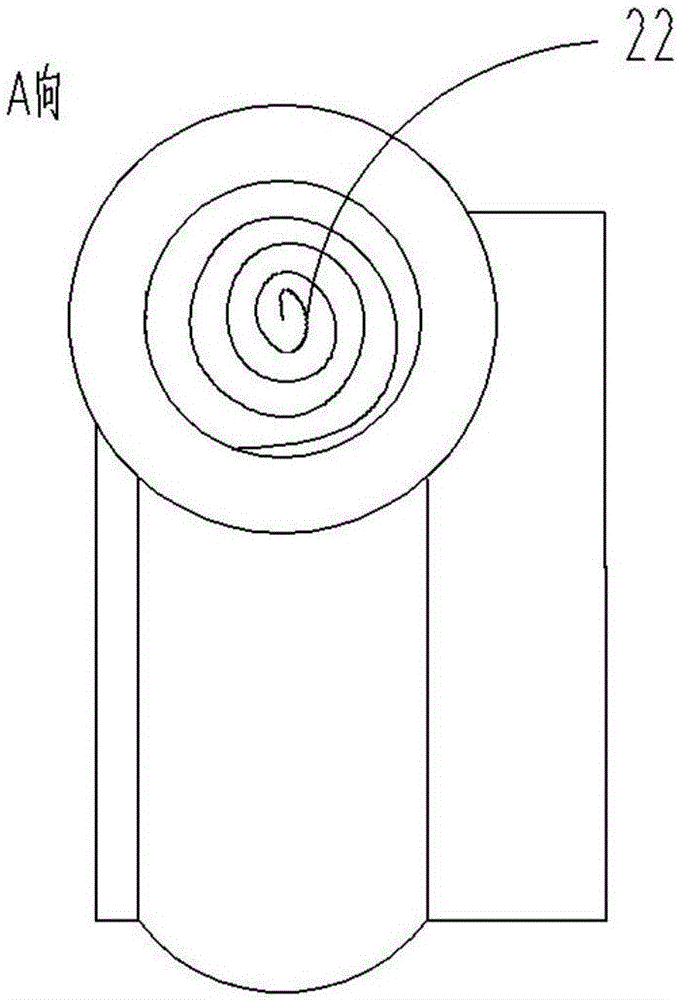

图1a为图1的A向视图；

图2为本实用新型实施例中一种壳体的示意图。

在附图中，相同的参考标记在整个图中表示相同或者类似的元件。

图例说明

钥匙扣100 钥匙环1 点烟装置2 壳体21 发热组件22

风扇23 点烟部31 主体部32 安全帽33

报警指示灯41 第一按键42 第二按键43 启动指示灯44

USB充电接口45 充电指示灯46 第三按键47

具体实施方式

现在将参照示出了本实用新型实施例的附图，在下文中更加充分地描述本实用新型。但是，本实用新型可以多种不同的形式出现，而不应该被解释为限于这里所阐述的实施例，通过实施例，本实用新型变得更加完整；相反，以示例性方式提供的这些实施例使得本公开将本实用新型的范围传达给本技术领域技术人员。此外，相同的数字始终表示相同或者类似的元件或者部件。

以下是本实用新型的具体实施例，对本实用新型的技术方案做进一步的描述，但实用新型并不限于这些实施例。

需要说明的是，当元件被称为“固定”或者“连接”一个元件，它可以直接作用于另一个元件上或者可以存在居中的元件。

除非另有定义，本文所使用的所有技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中所述使用的术语仅为描述具体的实施方式的目的，不是旨在限制本实用新型。

实施例1

参照图1和图1a，本实用新型实施例1提出一种钥匙扣100，包括钥匙环1，其特征在于，所述钥匙环1连接点烟装置2，其中所述点烟装置2包括壳体21；所述壳体21上设置有电路板、发热组件22；所述电路板上设置有电池；所述发热组件22与所述电路板连接。

目前市场上的产品仅有用于悬挂钥匙这个单一用途，本实施例在的钥匙扣100上增加了点烟装置2，将两种功能组合在一起，为人们生活提供较大的便利。

其中，传统的点烟方式使用可燃性气体的打火机。打火机主要是由发火机构和贮气箱组成，发火机构动作时，迸出火花射向燃气区，将燃气引燃。燃气的原料多采用丁烷、丙烷类或石油液化气等。它们经过加压后冲入贮气箱，一旦释放至空气中便吸热气化而迅速膨胀，极易点燃。这种打火机的安全性不高，而且在燃气用完之后需要重新充气或者就被直接丢弃，这就显得很麻烦而且还不环保。

本实用新型提出的钥匙扣100中的点烟装置2采用发热组件22发热产生高温，烟头接触高温下的发热组件22，通过热量的传递，使得烟头点燃。这种点燃的方式环保无污染，而且安全。既不会像燃气打火机产生废气，而且也不用害怕火苗烫伤手，同时在有风的情况下也可以点燃烟头，不用 担心火苗被风吹灭。

本实施例中的的发热组件22选用金属制成的发热丝绕成的线圈。因为发热丝通电后会产生高温，高温的金属在空气中很容易发生氧化反应，使其表面产生氧化膜，氧化膜会导致发热丝发生老化影响使用，所以在选用发热丝选用的发热丝需要具有抗氧化性。

点烟装置2的发热丝可需用的材料有很多种，例如铁铬铝合金、镍镉合金等合金材料，这些合金都具有较强的抗氧化性，同时还需要经过相关抗氧化的处理。

本实施例中选用镍镉合金。发热丝在高温下会发生变形，这会影响发热丝的使用，所以选用高温下不宜变形的镍镉合金。在其他具体实施例中或者示例中，可以根据具体情况选用不同材质的发热丝。

发热组件22通过导线在电路板上。电路板上设置有电池，电池可以是可充电的纽扣锂电池。

纽扣锂电池体积小、可重复充电、寿命长、安全性能高，同时，纽扣锂电池为环保电池，而且可回收。这些优点使得纽扣锂电池非常适合作为本实用新型钥匙扣100的电源。纽扣锂电池为发热组件22供电，发热组件22将电能转换成热能。

电路板上设置有USB充电接口45，为电池充电。具体的，充电接口具体可以是Micro USB接口。Micro USB接口是标准化的一种接口，在手机等领域被广泛应用。通过使用数据线就可以给电池充电，数据线连接电脑、移动电源都可以完成对电池的充电。

在电路板上还设置有充电指示灯46，用于提示充电的状态。可以设置为当电池处于充电状态中时，充电指示灯46常亮；当电池完成充电时，充电指示灯46熄灭。通过观察充电指示灯46，就可以判断出电池是否充电 完成。同时还可以设置不同充电电量下充电指示灯46的颜色，电量低于10％，充电指示灯46显示为红色；电量达到90％以上时，充电指示灯46显示为绿色；电量处于10％～90％之间，充电指示灯46显示为黄色。

为控制发热组件22的启停，需要在电路板上设置有按键，使用按键控制发热组件22启停的状态。

在常规的电气设计方案里，通常会使用一个按键去控制某个组件或者某个单元的启停状态。这样设计在使用过程中很方便，只需要一个按键就可以进行控制，但是一个按键的控制结构放在钥匙扣100的点烟装置2上就显得缺乏可靠性。

钥匙扣100的体积都比较小，出行时一般都放置在口袋中，身体和衣服会对按键产生挤压，可能产生误操作的情况，在不知情时，就将点烟装置2的发热组件22启动。如果未能及时发现，发热组件22持续加热产生高温，可能会使衣服引燃或皮肤烫伤，造成安全事故。

为避免这种误触、误操作的情况发生，本实用新型钥匙扣100上的点烟装置2增加有安全启动的功能，需要采用相对复杂的操作才可以启动点烟装置2上的发热组件22工作。

具体的，在电路板上设置有两个按键：第一按键42和第二按键43。第一按键42和第二按键43同时按下时，发热组件22才能工作。

本实施例中采用更加有效的保护方式：点烟装置2设置有解锁和锁定状态。其中，第一按键42和第二按键43可以连接有相关的控制单元，对控制单元进行程序设定，具体的一种方式可以是：在5秒内，将第一按键42和第二按键43同时快速按3次，点烟装置2的才处于解锁状态。点烟装置2解锁后再同时按下第一按键42和第二按键43，这样发热组件22才能进入工作状态。如此就可以极大的提高点烟装置2的使用的安全性。

关闭点烟装置2时，也需要同时按下第一按键42和第二按键43。需要锁定点烟装置2时，具体操作可以设置与上述解锁的方式相同。

为了更直观清楚的了解操作工作中点烟装置2所处的状态，在电路板上可以设置有启动指示灯44：第一按键42和第二按键43每同时按下一次，启动指示灯44闪一次；当点烟装置2处于解锁状态时，启动指示灯44处于常亮的状态。

其中，电池电量低于5％时，点烟装置2将不能启动或工作，这样防止电池过度放电，使得电池使用寿命降低。

本实用新型提出的钥匙扣100不仅需要具备有点烟器的功能，而且还需要外观造型出众，具有一定的观赏性，可以当作工艺品把玩，这样才能使得用户更加青睐。所以本实施例中提出的钥匙扣100，点烟装置2的壳体21制成类似增压器的外形。

在其他的具体的实施例中，还可以采用别的外观造型。

如图2，壳体21包括有主体部32和点烟部31。

本实施例中，主体部32的横截面为圆形，主体部32的内腔用于固定电路板；点烟部31为圆柱形，点烟部31的内腔内连接有发热组件22。其中，点烟部31的内腔和主体部32的内腔相互贯通。壳体21可以选用塑料或者金属合金制成，壳体21外面还可以涂覆有隔热的涂层。

点烟装置2上还配有安全帽33，安全帽33与点烟部31连接。发热组件22比较脆弱容易被损坏，同时，点完烟头后发热组件22仍有较高的温度。安全帽33既可以保护到点烟装置2中的发热组件22，也能防止手误触发热组件22被烫伤。安全帽33与点烟部31可拆卸连接，本实施例中，安全帽33和点烟部31通过螺纹连接的方式连接在一起。

螺纹连接是一种广泛使用的可拆卸连接方式，具有结构简单、连接可 靠、装拆方便等优点。具体的，点烟部31的外侧设置有外螺纹，安全帽33的内侧设置有内螺纹，其中，内螺纹与外螺纹对应配合，使得点烟部31和安全帽33连接在一起。

其中，在另外一个实施例中，可以选择类似圆珠笔的笔帽的连接方式，利用点烟部31和安全帽33两者连接部位的弹性变形，使两者连接在一起。在其他具体实施例中，还可以使用别的连接方式，实现点烟部31和安全帽33两者间的可拆卸连接。

为了提高点烟的效率，在电路板上连接有风扇23。

燃烧必须具备有三个基本条件：1、可燃物；2、足够的燃烧温度；3、助燃物。在本实用新型中所涉及到的可燃物就是指烟头，燃烧温度由发热组件22提供，助燃物便是空气中的氧气。

其中，助燃物的浓度和流量会影响燃烧的效率。日常生活中，点燃一些物体时，需要通过吹气或者鼓风，才能使其更容易点燃。因为这样可以增大可燃物表面的空气流通量。本实施例中所增加的风扇23，就是用于增加点燃烟头时通过烟头部位空气的流通量。

主体部32上设有圆形孔，风扇23安装在圆形孔的位置，其中风扇23的出风方向正对于主体部的内腔。因为点烟部31的内腔和主体部32的内腔相互贯通，风扇23启动后，出风方向产生的气流会流进点烟部31的内腔中，通过这样的结构，使得点烟部31的空气流通量增加。

电路板上还设置有控制风扇23启停的第三按键47，用户可以根据实际的需要启动或者停止风扇23。这出于安全考虑，风扇23需要在解锁点烟装置2后，才可以启动，避免误触按键导致风扇23启动，扇叶碰伤皮肤。风扇23的风速设置要合理，风速太快会导致空气流过过快带走热量，反而使得烟头不易点燃。

发热组件22达到500°左右的高温时就可以快速的点燃烟头，如果发热组件22长时间处于通电状态，会产生更高的温度，就会使得连接发热组件22的导线发热变形或者直接被高温熔断，大大减短点烟装置2的寿命或者使其直接报废，同时也会产生造成一些安全隐患。

为了避免这类情况的发生，本实用新型点烟装置2的电路板上设置有报警电路，报警电路连接有温度传感器，该温度传感器用于监测发热组件22的温度。

温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器按测量方式，可以分为接触式和非接触式两大类。

接触式温度传感器的检测部分与被测对象有良好的接触，它通过传导和对流达到热平衡，从而使其示值能直接表示被测对象的温度。在一定的测温范围内，也可以测量物体内部的温度分布。常见的有双金属温度计、蒸汽压温度计等。

非接触式温度传感器的敏感元件与被测对象不接触，可用来测量被测对象的表面温度，也可用于测量温度场的温度分布。常见有有外红温度传感器。

在具体实施例中，可以根据需要选择合适的温度传感器。

与温度传感器连接的报警电路包括有单片机和报警指示灯41，单片机连接报警指示灯41。温度传感器监测发热组件22的温度，温度信号经转换后传递给单片机上的微处理器。通过微处理器对传递的信号进行判断和反馈，当发热组件22的温度达到预设的温度时，报警指示灯41不停闪烁用以提示用户。

上文中提到的三个指示灯：报警指示灯41、充电指示灯46和启动指示灯44，在具体的实施例中可以共用同一个发光组件，这样可以简化结构， 使点烟装置2更加小巧精致。

具体的还可以在报警电路上设置有发声元件，发热组件22达到预设温度，通过声音对用户发出报警信号。

因为本实用新型钥匙扣100上设置有点烟装置2，具有一定的危险性，所以需要有相关的注意事项：1、远离脸部、身体及一些易燃易爆物体；2、皮肤和身体不要触及发热组件22；3、避免点烟装置2被阳光直射；4、避免接触水或者任何液体；5、不得在高温环境在使用；6、确保每次点完烟头后，点烟装置2处于关闭状态；7、不使用时在点烟部31连接安全帽33；8、远离13岁以下的儿童。

在本说明书的描述中，参考术语“本实施例”、“具体实施例”等的描述旨在结合该实施例描述的具体特征、结构等特点包含于本实用新型的至少一个实施例中。在本实用新型说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、特点等都可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或者示例以及不同实施例或者示例的特征进行结合和组合。

尽管已经示出和描述本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下，可以对这些实施例进行多种变化、修改、替换和变型，本实用新型由权利要求及其等同物限定。
