一种多功能儿童坐骑式行李包的制作方法

本实用新型涉及一种多功能儿童坐骑式行李包，属于箱包技术领域。

背景技术：

旅途中照看孩子很不方便，尤其是在既需要照看孩子又需要携带行李的时候，其问题尤为突出，现代市场上的儿童背带提供的背携方式是将孩子背在背部或者抱在胸前，固定姿势使孩童感觉不适，限制儿童活动范围。

技术实现要素：

本实用新型的目的是提供一种多功能儿童坐骑式行李包，以解决以上问题。

本实用新型按以下技术方案实现：一种多功能儿童坐骑行李包，包括行李包1，所述行李包1背面开设座位槽7，上部开设头部垫圈8，行李包1背面还设有肩带4和腰带2，肩带4上设有固定套6，固定套6的底部设有固定带9；行李包1下部设置脚踏杆13，脚踏杆13和万向轮14连接，行李包1正面设有伸缩拉杆11。

进一步的，所述座位槽7为沿行李包1背面内凹形成的弧形空间，所述头部垫圈8为在行李包1上部开设的凹槽。

进一步的，所述腰带2两端分别位于行李包1侧面下端，腰带2中间设有卡扣Ⅰ3。

进一步的，所述行李包1侧面设有卡扣固定口12。

进一步的，所述肩带4有两个，对称设置在行李包1背面的左右两端。

进一步的，所述固定带9通过卡扣Ⅱ5与固定套6连接。

进一步的，所述伸缩拉杆11通过固定槽15固定在行李包1正面，伸缩拉杆11上端设有手柄10。

本实用新型的工作过程为：儿童坐在座位槽中时，头部依靠在头部垫圈位置，脚部踩踏在脚踏杆上，手部抓住伸缩拉杆，用腰带进一步将儿童固定，行李包能够携带物品，将卡扣Ⅱ扣上，固定套能够放置水杯、折叠伞等物品，使用者能够背携或者拖曳行李包，根据需要调节伸缩拉杆的长度；儿童臀部放置在头部垫圈中时，将卡扣Ⅱ打开，用固定套将腿部固定，伸缩拉杆作为儿童靠背，能够防止儿童后仰跌落，此时将腰带扣入卡扣固定口，行李包能够携带物品。

本实用新型的有益效果：

1、能同时携带孩子和行李，并提供背携和拖曳两种使用方式，满足使用者多种需求，提高便捷性；

2、提供两种儿童固定方式，为儿童提供较大视野和舒适度，增加孩子与使用者之间的互动；

3、功能集成，既能满足多功能要求，又能提高行李包的安全性和舒适度。

附图说明

图1为本实用新型背面结构示意图；

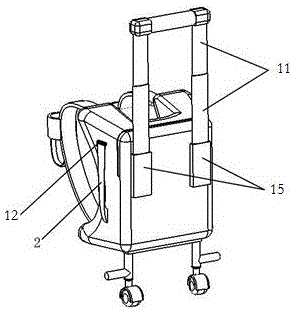

图2为本实用新型正面结构示意图；

图3为腰带连接示意图；

图4为固定套连接示意图。

图中各标号为：1：行李包、2：腰带、3：卡扣Ⅰ、4：肩带、5：卡扣Ⅱ、6：固定套、7：座位槽、8：头部垫圈、9：固定带、10：手柄、11：伸缩拉杆、12：卡扣固定口、13：脚踏杆、14：万向轮、15：固定槽。

具体实施方式

下面结合附图和实施例，对本实用新型作进一步说明，但本实用新型的内容并不限于所述范围。

实施例1：如图1-2所示，一种多功能儿童坐骑行李包，包括行李包1，所述行李包1背面开设座位槽7，上部开设头部垫圈8，行李包1背面还设有肩带4和腰带2，肩带4上设有固定套6，固定套6的底部设有固定带9；行李包1下部设置脚踏杆13，脚踏杆13和万向轮14连接，行李包1正面设有伸缩拉杆11。

所述座位槽7为沿行李包1背面内凹形成的弧形空间，所述头部垫圈8为在行李包1上部开设的凹槽。

实施例2：一种多功能儿童坐骑行李包，包括行李包1，所述行李包1背面开设座位槽7，上部开设头部垫圈8，行李包1背面还设有肩带4和腰带2，肩带4上设有固定套6，固定套6的底部设有固定带9；行李包1下部设置脚踏杆13，脚踏杆13和万向轮14连接，行李包1正面设有伸缩拉杆11。

所述座位槽7为沿行李包1背面内凹形成的弧形空间，所述头部垫圈8为在行李包1上部开设的凹槽。

如图3所示，所述腰带2两端分别位于行李包1侧面下端，腰带2中间设有卡扣Ⅰ3。所述行李包1侧面设有卡扣固定口12。

实施例3：一种多功能儿童坐骑行李包，包括行李包1，所述行李包1背面开设座位槽7，上部开设头部垫圈8，行李包1背面还设有肩带4和腰带2，肩带4上设有固定套6，固定套6的底部设有固定带9；行李包1下部设置脚踏杆13，脚踏杆13和万向轮14连接，行李包1正面设有伸缩拉杆11。

所述座位槽7为沿行李包1背面内凹形成的弧形空间，所述头部垫圈8为在行李包1上部开设的凹槽。所述肩带4有两个，对称设置在行李包1背面的左右两端。

如图4所示，所述固定带9通过卡扣Ⅱ5与固定套6连接。

实施例5：一种多功能儿童坐骑行李包，包括行李包1，所述行李包1背面开设座位槽7，上部开设头部垫圈8，行李包1背面还设有肩带4和腰带2，肩带4上设有固定套6，固定套6的底部设有固定带9；行李包1下部设置脚踏杆13，脚踏杆13和万向轮14连接，行李包1正面设有伸缩拉杆11。

所述座位槽7为沿行李包1背面内凹形成的弧形空间，所述头部垫圈8为在行李包1上部开设的凹槽。

所述伸缩拉杆11通过固定槽15固定在行李包1正面，伸缩拉杆11上端设有手柄10。

儿童坐在座位槽7中时，头部依靠在头部垫圈8位置，脚部踩踏在脚踏杆13上，手部抓住伸缩拉杆11，用腰带2进一步将儿童固定，行李包1能够携带物品，将卡扣Ⅱ5扣上，固定套6能够放置水杯、折叠伞等物品，使用者能够背携或者拖曳行李包，根据需要调节伸缩拉杆11的长度；儿童臀部放置在头部垫圈8中时，将卡扣Ⅱ5打开，用固定套6将腿部固定，伸缩拉杆11作为儿童靠背，能够防止儿童后仰跌落，此时将腰带2扣入卡扣固定口12，避免接触地面，根据需要调节伸缩拉杆11长度，使用者通过手柄10拖曳行李包。
