一种安全拉杆箱的制作方法

本实用新型涉及箱包技术领域，具体涉及一种安全拉杆箱。

背景技术：

目前，拉杆箱在我们的生活中使用越来越广泛，例如外出旅游、出差都会用到拉杆箱，拉杆箱内一般会盛放有衣物或电脑等贵重物品，由于拉杆箱在使用或托运中会不可避免的发生碰撞，内置的电脑等物品很容易在碰撞中被损坏，因此发明一种防止碰撞，使用安全带的拉杆箱尤为重要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可以避免箱内物品碰撞损坏的安全拉杆箱。

为解决上述问题，本实用新型所采取的技术方案是：

一种安全拉杆箱，其包括箱本体，所述箱本体包括上箱盖和下箱盖，其关键技术点在于，所述上箱盖和所述下箱盖上设置有碰撞传感器，所述上箱盖和下箱盖内壁设置有防撞气囊、与所述防撞气囊接通的充气系统以及控制所述充气系统的气囊电脑，所述碰撞传感器的输出端和所述气囊电脑的输入端相连，所述气囊电脑的输出端和所述充气系统的开关相连。

作为本实用新型进一步的改进，所述碰撞传感器安装在所述上箱盖和下箱盖的四个角部。

作为本实用新型进一步的改进，所述防撞气囊设置于所述上箱盖和所述下箱盖的底部和/或四周。

采用上述技术方案所产生的有益效果在于：

本实用新型的安全拉杆箱四个角部发生碰撞时，由碰撞传感器检测拉杆箱碰撞的强度信号，并将信号输入气囊电脑，气囊电脑根据碰撞传感器的信号引爆充气系统的充气元件为气囊充气可以保护拉杆箱内部的贵重物品不受旅途颠簸或暴力运输损坏贵重物品，具备安全实用的优点。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

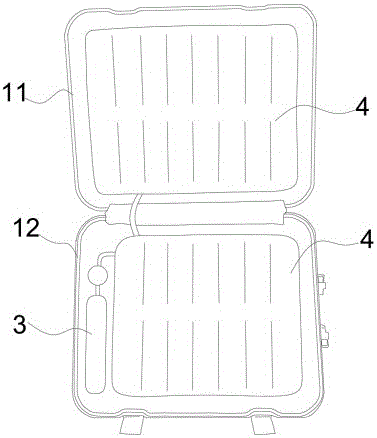

图1 为本实用新型的结构示意图；

图2为本实用新型内部结构示意图；

在附图中：1箱本体、11上箱盖、12下箱盖、2碰撞传感器、3防撞气囊、4充气系统。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面结合附图和具体实施例对实用新型进行清楚、完整的描述。

如附图1和2所示的一种安全拉杆箱，其包括箱本体1，所述箱本体1包括上箱盖11和下箱盖12，其在上箱盖11和所述下箱盖12的四个角部均设置有碰撞传感器2，在所述上箱盖11和下箱盖12内壁底部均设置有防撞气囊3、充气系统4和控制所述充气系统4的气囊电脑（图中未示出），所述上箱盖11和下箱盖12内的防撞气囊3之间通过输气管道连通，防撞气囊3与充气系统4的充气端相连，以满足充气系统可以瞬间为防撞气囊充气的要求。所述碰撞传感器2的输出端和所述气囊电脑的输入端相连，所述气囊电脑的输出端和所述充气系统4的开关相连，当碰撞发生时，由碰撞传感器2检测拉杆箱碰撞的强度信号，并将信号输入气囊电脑，气囊电脑根据碰撞传感器的信号引爆充气系统4的充气元件为防撞气囊4充气，防撞气囊弹起后可以保护拉杆箱内部的电子设备等贵重物品不受旅途颠簸或暴力运输而损坏。

本实用新型的防撞气囊3设置于所述上箱盖11和所述下箱盖12的底部和/或四周。

本领域技术人员应当理解，本实用新型的碰撞传感器、防撞气囊、充气系统和气囊电脑的结构以及工作原理和连接关系均为现有技术，可以参考汽车安全气囊的系统考虑，此处不再赘述。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的精神和范围。
