一种拉杆箱的制作方法

本实用新型涉一种拉杆箱。

背景技术：

拉杆箱指具有拉杆和滚轮的行李箱。因其使用方便，携带衣物等成为旅行，出门而受到广泛使用。拉杆箱可以手提也可以拖动，我们平时所用的拉杆箱的轮子基本都位于箱子底部，而现代人又设计出了一款新形态的拉杆箱，将箱子设计成了圆筒的造型，轮子则整个外包在箱子外侧，这样的滚筒设计使得这款拉杆箱可以更好的适应不同的地形，如直接拉着箱子就可以轻松上下楼梯。移动电源一种集供电和充电功能于一体的便携式充电器，可以给手机、平板电脑等数码设备随时随地充电。一般由锂电芯（或者干电池，较少见）作为储电单元，使用、携带方便快捷。但是，现有的使用情况是：人们出门时，若使用移动电源，人们一般是放在手里拿着，十分不便，特别是乘坐飞机过安检的时候，手里需要抓着身份证、登机牌、护照、手机、移动电源等中的一种或多少，十分不便利，如果放在拉杆箱里面，还需要取出，也十分不便，而且现在对移动电源不允许托运，需要随身带上飞机。

技术实现要素：

为了解决上述问题，本实用新型提供一种拉杆箱，该拉杆箱可将一些随手的物品进行存放，而且取出便利。

本实用新型通过以下技术方案来实现：

一种拉杆箱，包括箱体，所述箱体周侧上开设有一用于放置物品的凹槽。

本实用新型实施例中，所述箱体后侧上设置有用于安装拉杆的安装座，所述凹槽设置在安装座上。

本实用新型实施例中，所述凹槽底部设置有一支撑板，所述支撑板底部与凹槽底部间设置有第一复位弹簧，位于凹槽上部开口旁侧的安装座上设置有用于将物品固定在凹槽内的移动挡块。

本实用新型实施例中，所述移动挡块远离凹槽上部开口一端联接有第二复位弹簧，所述移动挡块上部设置有第一斜面，位于移动挡块上方设置有一按钮，该按钮下方设置有与第一斜面相配合的第二斜面。

本实用新型实施例中，所述移动挡块中部铰接在位于凹槽上部开口旁侧的安装座。

本实用新型实施例中，所述凹槽上部开口处设置有用于遮住该开口的盖子。

本实用新型实施例中，所述安装座上设置有用于安装拉杆的安装孔，所述安装孔位于凹槽的两旁侧。

本实用新型与现有技术相比较，具有如下优点：

1、设计的凹槽可以用来放些出行时的随手物品，如：移动电源、登机牌等；

2、凹槽上的盖子可以防止物品掉出，确保不会遗失物品；

3、设计了快速取物品的装置，方便快捷。

附图说明

图1为本实用新型中安装座的示意图。

图2为本实用新型移动挡块实施例一的示意图。

图3为本实用新型移动挡块实施例二的示意图。

具体实施方式

在下文的细节描述中，组件符号会标示在随附的图示中成为其中的一部份，并且以可实行该实施例之特定范例描述方式来表示。这类实施例会说明足够的细节俾使该领域的一般技艺人士得以具以实施。阅者须了解到本实用新型中亦可利用其他的实施例或是在不悖离所述实施例的前提下作出结构性、逻辑性、及电性上的改变。因此，下文之细节描述将不欲被视为是一种限定，反之，其中所包含的实施例将由权利要求范围来加以界定。

参考说明书附图，一种拉杆箱，包括箱体，所述箱体周侧上开设有一用于放置物品的凹槽。

更具体的说：所述箱体后侧上设置有用于安装拉杆10的安装座20，所述凹槽21设置在安装座上，因为箱体为现有的技术，在说明书附图中并未对其进行绘制，具体参考说明书附图图1。

本实用新型在较佳实施例中，所述凹槽底部设置有一支撑板30，所述支撑板底部与凹槽底部间设置有第一复位弹簧31，位于凹槽上部开口旁侧的安装座上设置有用于将物品固定在凹槽内的移动挡块32，以物品为移动电源A为例，在放置移动电源时，将移动电源放到凹槽内的支撑板上，并下压直到移动电源的最上端低于移动挡块的下方，此时移动移动挡块时其卡住移动电源，需要取出的时候，只需移动移动挡块，使其解除对移动电源的束缚，此时，第一复位弹簧和支撑板的作用下，移动电源自动弹起，方便移动电源的取出。

本实用新型在使用过程中，对移动挡块的设计有多种，以下就移动挡块的设计取出两个实施例：

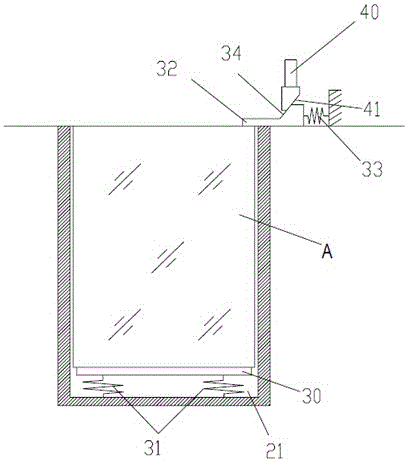

实施例一，具体参考说明书附图图2：

所述移动挡块远离凹槽上部开口一端联接有第二复位弹簧33，所述移动挡块上部设置有第一斜面34，位于移动挡块上方设置有一按钮40，该按钮下方设置有与第一斜面相配合的第二斜面41，具体的说：当按下按钮时，第二斜面与第一斜面的配合下，移动挡块水平移动，使该移动挡块离开凹槽的开口，此时就可以进行对物品的存放和取出，当松开按钮时，第二复位弹簧的作用下，按钮回弹，移动挡块回到原来凹槽开口处，具体参考说明书附图。

实施例二，具体参考说明书附图图3：

所述移动挡块中部铰接在位于凹槽上部开口旁侧的安装座，该实施例是使移动挡块在凹槽开口的平面上进行旋转，只要旋转移动挡块即可完成对物品的存放和取出工作。

进一步的，为了防止物品的丢失，也为了更好的美观效果，所述凹槽上部开口处设置有用于遮住该开口的盖子50，在物品放到凹槽内后，盖子自动盖上，完全看不出凹槽和放在凹槽内的物品。

为了不影响原有拉杆箱的结构，所述安装座上设置有用于安装拉杆的安装孔，所述安装孔位于凹槽的两旁侧，因为安装拉杆需要一个厚度，该凹槽与拉杆的厚度相近似，这样不会占用原来拉杆箱的容量。

以上所揭露的仅为本实用新型较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
