照明警示雨伞的制作方法

本实用新型一种照明警示雨伞。

背景技术：

雨伞是生活中必不可少的生活用品之一，但是，在下雨天的晚上行走时，实现不清晰，而雨伞又没有照明和警示功能，很容易忽略底面的积水，带来一些麻烦，也容易被来往车辆忽视发生事故。

为解决上述问题，申请号为CN201420102683.7的专利文件提出了一种照明警示雨伞，该设计的灯光只有照亮路面和顶端警示的效果，若想坐下来借此照明灯光看会儿书或者翻找一下包里的东西就十分不便；再者该设计采用蓄电池提供电能的形式进行灯光警示和照明，造成较多的电资源的浪费；而且手柄上的照明装置的灯光向下，照明效果存在缺陷，以上存在问题还有待改进。

技术实现要素：

为解决上述问题，本实用新型提出了一种环保节能的照明警示雨伞。

本实用新型的照明警示雨伞包括伞面和伞棒，所述伞面的顶部设置有顶端柱，所述伞棒下端设置有伞柄，其特征在于：所述顶端柱外表面涂覆有夜光粉，内部设置有相互电连的太阳能电池和蓄电池；所述伞面为防水面料，且伞面内面涂覆有夜光粉涂层；所述伞棒包括内层和外层，且外层为透明层，所述内层设置有连接蓄电池的导电线，所述外层内设置有LED灯条，所述LED灯条通过导电线连接于蓄电池。

通过上述技术方案，伞棒内设置有LED灯条，点亮LED灯条可使伞面以下的空间保持亮度，既具有警示效果，使用者又可以借用此灯光看书、查书籍资料或者翻找包里的东西，十分方便；且采用太阳能电池板为蓄电池充电，伞面和顶端柱都借用夜光粉进行发光，本实用新型的照明和警示光源均取自于自然光，通过采用自然光蓄能在夜间发光，不会造成能源的浪费，具有环保节能的优点。

优选的，所述伞柄的下部设置有带有灯珠的照明灯，所述照明灯与手柄铰接，所述灯珠通过导电线连接于蓄电池。

通过上述技术方案，手柄上的照明灯与伞柄铰接连接，可以实现调节照明灯的照射方向，照明效果良好，且仍然采用太阳能所收集的能量进行供电，节约能源。

优选的，所述伞柄上设置有通过导电线连接于蓄电池的第一开关和第二开关，所述第一开关电连于灯珠，所述第二开关电连于LED灯。

通过上述技术方案，第一开关按钮控制照明灯的开关，第二开关按钮控制LED灯条的开关，可选择性开关照明灯和LED灯条。

优选的，所述夜光粉涂层的下表面涂覆有防辐射涂层。

通过上述技术方案，防辐射涂层用于隔离紫外线，保护使用者，且防辐射层设置在最下面，夜光粉涂层充分吸收太阳能以后再进行隔离，不会影响夜光粉的的正常使用。

优选的，所述伞柄上方的伞棒上设置有按钮凸出于伞棒的常闭按钮开关，所述常闭按钮开关连接于第二开关。

通过上述技术方案，伞在打开状态，常闭按钮开关不动作，即处于闭合，而当伞收起状态时，伞巢将常闭按钮开关下压，常闭按钮开关动作，即呈断开状态，此时无论第二开关如何，伞棒上的灯珠均不会被点亮，实现保证只有在伞打开状态下伞棒上的灯条才会被点亮，避免了伞在收起状态下灯条被误开启，浪费蓄电能。

附图说明

图1是本实用新型的结构示意图；

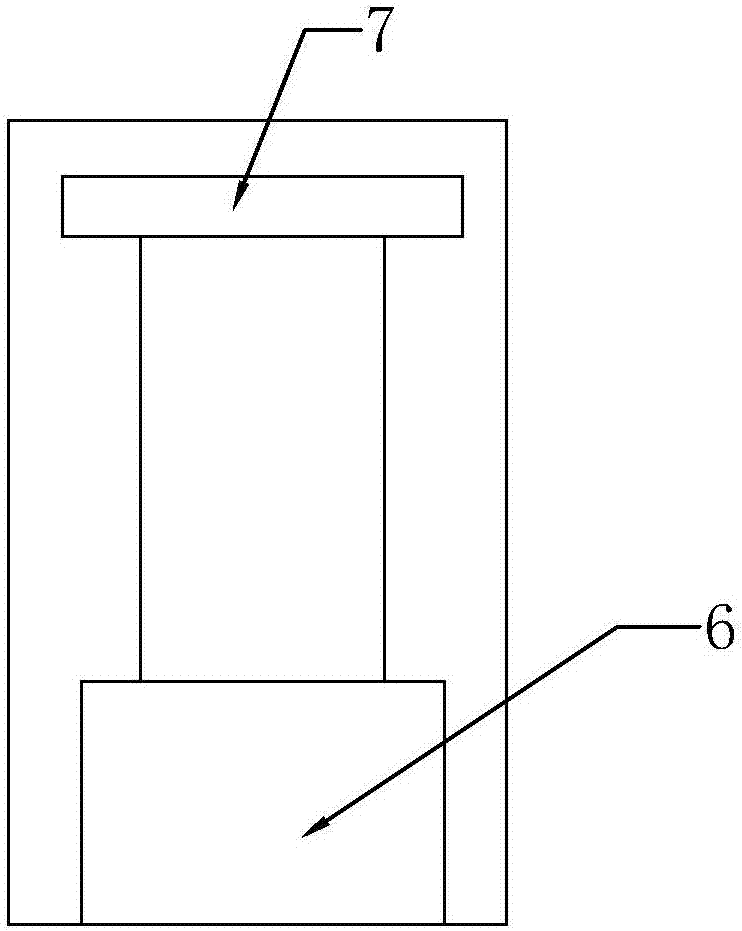

图2是本实用新型中顶端柱结构示意图；

图3是本实用新型中伞中棒的部分结构示意图；

图4是本实用新型的伞面的剖面图；

图5是本实用新型常闭按钮开关不动作状态的结构示意图；

图6是本实用新型常闭按钮开关动作状态的结构示意图。

1. 伞面；3. 顶端柱；4. 伞棒；5. 伞柄；6. 蓄电池；7. 太阳能电池板；8. LED灯条；9.照明灯；11.导电线；12.第一开关按钮；13.第二开关按钮；14.内层；15.外层；16.常闭按钮开关；17.防水面料；18.夜光粉涂层；19.防辐射涂层；20.金属底片；21.金属动片；22.弹簧；23.按钮；24.挡框。

具体实施方式

参阅附图所示的一种照明警示雨伞对本实用新型作进一步的说明。

本实用新型的照明警示雨伞包括伞面和伞棒4，所述伞面1的顶部设置有顶端柱3，所述伞棒4下端设置有伞柄5，其特征在于：所述顶端柱外表面涂覆有夜光粉，内部设置有相互电连的太阳能电池7和蓄电池6；所述伞面1为防水面料17，且伞面1内面涂覆有夜光粉涂层18，所述夜光粉涂层18也可涂覆于伞面外表面，但是涂覆在伞面内表面可以避免风、雪、雨、太阳可能对夜光粉涂层造成的伤害；所述伞棒4包括内层14和外层15，且外层15为透明层，所述内层14设置有连接蓄电池6的导电线11，所述外层15内设置有LED灯条8，所述LED灯条8通过导电线连接于蓄电池6。

优选的，所述伞柄5的下部设置有带有灯珠的照明灯9，所述照明灯9与手柄5铰接，所述灯珠通过导电线连接于蓄电池6。

优选的，所述伞柄5上设置有通过导电线连接于蓄电池6的第一开关12和第二开关13，所述第一开关12和第二开关13均设置于伞柄5底部避免手握伞柄时造成误开启，所述第一开关12电连于灯珠，所述第二开关13电连于LED灯条8。

优选的，所述伞柄5上方的伞棒上设置有按钮凸出于伞棒的常闭按钮开关16，所述常闭按钮开关16连接于第二开关13，常闭按钮开关包括按钮23、金属底片20、金属动片21、弹簧22和外框24，所述按钮23连接于所述金属动片21，所述弹簧连接于外框24和按钮23之间，所述金属底片20与金属动片21相互接触；金属底片20串接入LED灯条回路中，使整个常闭按钮开关串接入LED灯条回路；所述金属动片21常闭按钮开关的按钮23呈半球状，方便伞巢下滑将其覆盖按压，伞在收起状态时伞巢将按钮按下，其呈断开状态，当伞打开时常闭按钮开关恢复原状，即闭合。

优选的，所述夜光粉涂层的下表面涂覆有防辐射涂层19。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
