一种圆形开尾拉链的制作方法

本实用新型属于拉链领域，尤其涉及一种圆形开尾拉链。

背景技术：

拉链是依靠连续排列的链牙，使物品并合或分离的连接件，现在的拉链大量用于服装、包袋、帐篷等。拉链一般由两条牙链带上各有一排金属齿或塑料齿组成的扣件构成，用于连接开口的边缘(如衣服或袋口),有一滑动件(拉头)可将两排齿拉入联锁位置使开口封闭。开尾拉链一般是在牙链带下端的紧挨链牙的位置设置紧锁件，紧锁件锁合时相当于闭口拉链，把拉头拉靠锁紧件而将锁紧件分开，链带即可分开，适用于服装或常需拉开的物品，锁紧件一般包括插销和插座，而且会在牙链带的上端设置上止，上止是限止链牙拉合时拉头滑出牙链带的止动件。

现有的拉链以扁平状和横截面为矩形的链牙为主，这一类的拉链表面造型通常为平面，结构单一，造型简单，无法满足一些消费者的特殊要求。拉链使用过程中的顺滑度是使用者考量拉链的一个很大的参考标准，顺滑度不仅影响用户使用时的舒适度，还会影响拉链的整体寿命。现有的拉链容易出现拉链不够顺滑，容易加速拉链牙的磨损，进而导致拉链牙咬合力度不够，拉链封闭不完全，甚至出现脱牙的情况，降低拉链的整体使用寿命。

现有拉链中的锁紧件一般为扁平结构，与上述的拉链牙配合使用，锁紧件中的插座设有咬合槽和卡槽，咬合槽与牙链带咬合，现有技术中的咬合槽的开口在夹住牙链带的时候力度比较弱，需要通过在插座两侧施加外力使咬合槽和牙链带紧密结合，但是由于咬合槽的横截面一般为矩形，在施加外力的时候容易造成咬合槽开口处发生错开现象。现有锁紧件中的插销一般为一体结构，上下尺寸基本一致，在插销从插座中拔出时容易卡住，增加锁紧件之间的磨损。

技术实现要素：

本实用新型目的在于克服现有技术的不足，提供了一种圆形开尾拉链，改进了拉链锁紧件中的插座和插销结构，有效的与圆形链牙相配合使用，减少拉链的整体损耗。

为达到上述目的，本实用新型采用的技术方案如下：一种圆形开尾拉链，包括，链牙、插座、插销、上止和牙链带，所述链牙本体截面为半圆形，所述链牙本体设有啮合槽和啮合凸台，两个所述链牙本体啮合形成圆形牙链；

所述插座包括底座和第一凸起结构，所述第一凸起结构在所述底座上方，所述插座外侧设有第一咬合槽，所述底座内侧设有卡槽；所述插销包括卡接结构和第二凸起结构，所述插销外侧设有第二咬合槽；所述卡接结构插入所述卡槽中，所述第一咬合槽和所述第二咬合槽分别咬合于两个所述牙链带上；

所述上止的截面为半圆形，所述上止的外侧设有第三咬合槽。

优选的，所述第一凸起结构和所述第二凸起结构的横截面为有缺口的半圆形，所述第一咬合槽沿垂直方向从所述第一凸起结构顶端贯穿至所述底座的底端。

优选的，所述第一咬合槽在所述第一凸起结构外侧设有一对互相对称的第一咬合齿，所述第二咬合槽在所述插销外侧设有一对互相对称的第二咬合齿，所述第一咬合齿和所述第二咬合齿为凸槽结构。

优选的，所述凸槽结构顶端有倒角，所述凸槽结构的凸出长度为0.4～0.8mm，凸出宽度为0.3～0.7mm。

优选的，所述第一咬合槽和所述第二咬合槽的宽度由开口处向内逐渐减小。

优选的，所述卡槽的高度低于所述底座的高度，所述卡槽与所述底座接触的接触面上设有倾斜结构。

优选的，所述卡接结构的宽度小于所述第二凸起结构。

优选的，所述卡接结构为倾斜设置，倾斜角度为5°～10°。

优选的，所述第二凸起结构的上端设有台阶结构，所述台阶结构的台阶面设于所述第二凸起结构的内侧，所述台阶结构的高度与所述链牙的高度相等，所述第一凸起结构的高度与所述台阶面以下的所述第二凸起结构高度相等。

优选的，所述底座沿纵向的前后外表面为曲面结构，所述曲面结构上设有凹洞。

本实用新型的有益效果：本实用新型提供的圆形拉链链牙，链牙本体纵截面为半圆形，两个链牙本体啮合形成圆形牙链。圆形牙链可以满足使用者对拉链的特殊要求，由于啮合后的牙链为圆形，其表面为光滑曲面，在拉链开合的过程中有足够的润滑度，减少链牙的磨损。

本实用新型提供的插座和插销与该圆形链牙相配合使用，插座和插销设置在牙链带下端紧挨链牙的位置，插座上的第一咬合槽在第一凸起结构外侧设有一对互相对称的第一咬合齿，第二咬合槽在插销外侧设有一对互相对称的第二咬合齿，由于第一凸起结构和第二凸起结构的横截面为有缺口的半圆形，在第一咬合齿和第二咬合齿咬合牙链带后，对第一凸起结构和第二凸起结构施加外力可以避免第一咬合齿和第二咬合齿出现错边现象，咬合更牢固。

卡槽与底座相接的接触面上设有倾斜结构，卡接结构为倾斜设置，在将卡接结构插入卡槽中时可以卡接结构的斜面与倾斜结构的斜面相接触，而且由于卡接结构的宽度方向尺寸小于第二凸起结构，在分开插座和插销时，减小二者之间的摩擦，避免插座和插销配合过紧，可以更加方便的从卡槽中抽出卡接结构。

由于第二凸起结构的上端设有台阶结构，台阶结构的台阶面设于第二凸起结构的内侧，台阶结构的高度与链牙的高度相等，第一凸起结构的高度与台阶面以下的第二凸起结构高度相等，可以确保在闭合拉链过程中，与第一凸起结构接触的链牙的一端和上述台阶结构配合连接，插销、插座和链牙之间的紧密配合。

附图说明

图1为本实用新型圆形拉链链牙的正视图；

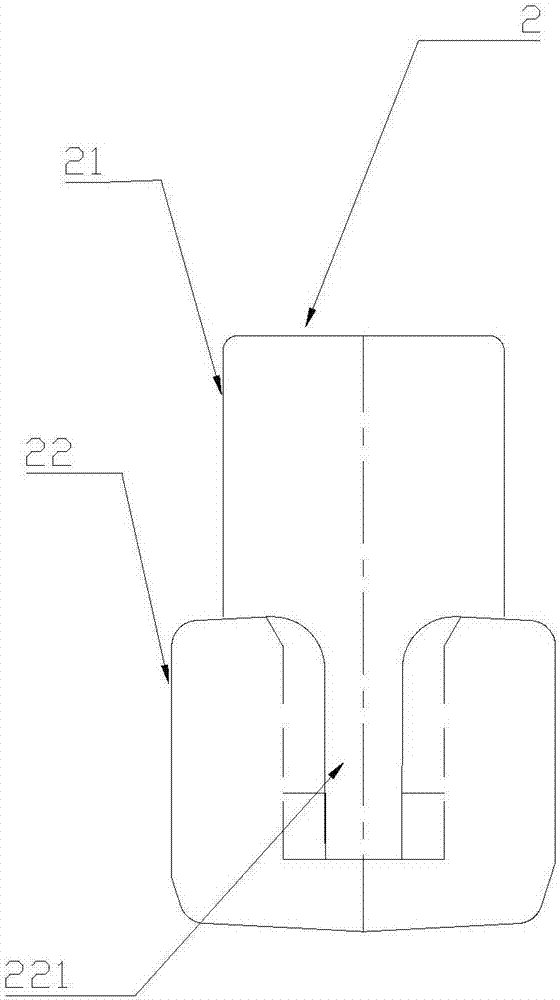

图2为本实用新型插座的左视图；

图3为本实用新型插座的右视图；

图4为本实用新型插座的正视图；

图5为本实用新型插座的俯视图；

图6为本实用新型插销的正视图；

图7为本实用新型插销的后视图；

图8为本实用新型插销的俯视图；

图9为本实用新型插销的左视图；

图10为本实用新型上止的正视图；

图11为本实用新型上止的俯视图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明：

为达到上述目的，本实用新型采用的技术方案如下：如图1～11所示，一种圆形开尾拉链，包括，链牙1、插座2、插销3、上止4和牙链带，如图1所示，链牙1本体截面为半圆形，链牙1上设置有啮合槽和啮合凸台，啮合槽与啮合凸台啮合后，两个链牙1本体啮合形成圆形牙链。本实用新型提供的圆形拉链链牙1，可以满足使用者对拉链的特殊要求，由于啮合后的牙链为圆形，其表面为光滑曲面，在拉链开合的过程中有足够的润滑度，减少链牙1的磨损。

从图2～5所示的插座2的各角度视图中可以看出，插座2包括底座22和第一凸起结构21，第一凸起结构21设置在底座22上方，插座22外侧设有第一咬合槽211，底座22内侧设有卡槽221。从图6～9所示的插销3的各角度视图中可以看出，插销3包括卡接结构31和第二凸起结构32，插销3的外侧设有第二咬合槽33，第一咬合槽211和第二咬合槽33分别咬合于两个牙链带的尾端位置，插座2和插销3的上端为依次均匀排列的链牙1。卡接结构31的宽度小于第二凸起结构32，卡接结构21为倾斜设置，倾斜角度为5°～10°。在闭合拉链前，插座2和插销3是互相分开的，形成开尾拉链，在闭合拉链时，将卡接结构31插入卡槽221的底部，此时插座2和插销3紧密结合，通过拉动拉头，实现链牙1之间的啮合。

从图3中可以看出，第一咬合槽211沿垂直方向从第一凸起结构21顶端贯穿至底座22的底端。从图5和图9中可以看出，第一凸起结构21和第二凸起结构32的横截面为有缺口的半圆形。第一咬合槽211在第一凸起结构21外侧设有一对互相对称的第一咬合齿2111，第二咬合槽33在插销3外侧设有一对互相对称的第二咬合齿331，第一咬合齿2111和第二咬合齿331为凸槽结构。凸槽结构顶端有倒角，凸槽结构的凸出长度范围为0.4～0.8mm，凸出宽度范围为0.3～0.7mm，凸槽结构的高度比插座2的高度低0.8～1.5mm。第一咬合槽211和第二咬合槽33的宽度由开口处向内逐渐减小。本实用新型提供的插座2和插销3与该圆形链牙1相配合使用，插座2和插销3设置在牙链带下端紧挨链牙1的位置，由于第一凸起结构21和第二凸起结构32的横截面为有缺口的半圆形，在第一咬合齿2111和第二咬合齿331咬合牙链带后，对第一凸起结构21和第二凸起结构32施加外力可以避免第一咬合齿2111和第二咬合齿331出现错边现象，咬合更牢固。

如图4和5所示，卡槽221的高度低于底座22的高度，卡槽221与底座22接触的接触面上设有倾斜结构223。倾斜结构223与第一凸起结构21的内壁的垂直面接触。在将卡接结构31插入卡槽221中时，卡接结构31的斜面与倾斜结构223的斜面相接触，而且由于卡接结构31在宽度方向尺寸小于第二凸起结构32，在分开插座2和插销3时，减小插座2和插销3之间的摩擦，避免插座2和插销3配合过紧造成分离困难的现象。

底座22沿纵向的前后外表面为曲面结构，曲面结构上设有凹洞222。通过在凹洞222上施加外力使第一咬合槽211稳定的咬合牙链带，防止施加外力时插座2进行移动。

如图7和图8所示，第二凸起结构32的上端设有台阶结构321，台阶结构321的台阶面设于第二凸起结构32的内侧，台阶结构321的高度与链牙1的高度相等，第一凸起结构21的高度与台阶面以下的第二凸起结构高度321相等。

由于第二凸起结构321的上端设有台阶结构321，可以确保在闭合拉链过程中，与第一凸起结构21接触的链牙1的一端和上述台阶结构321配合连接，实现插销3、插座2和链牙1之间的紧密配合。

从图10～11所示的上止4的各角度视图中可以看出，上止4的截面为半圆形，上止4的外侧设有第三咬合槽41，第三咬合槽41咬合在牙链带的首端位置，两个上止4分别咬合在安装有插座2和插销3的牙链带上。当拉头运行到牙链带首端位置时，上止4可以阻止拉头滑出牙链带。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
