三角延伸结构式助力拐杖的制作方法

本实用新型涉及助力工具技术类，尤其是涉及一种三角延伸结构式助力拐杖领域。

背景技术：

目前，当人们在外出或购物时，所携带或购买的物品往往是用购物袋直接提在手上，长时间会勒手，给手造成伤害。同时，人们在外出或购物时，由于天气或运动发热原因需要脱下衣物，但往往无处放置脱下的衣物，给人们的出行带来了麻烦。

但是，现有技术的拐杖，没有相应结构的设置，来钩挂放置物品，也不能担放人们放下脱下的衣物，给人们的出行带来了麻烦。故这些所述问题都急需于我们解决。

技术实现要素：

本实用新型的目的是为了克服手上提物不方便的缺陷，而提供的一种三角延伸结构式助力拐杖。

技术方案：

本实用新型由外筒、手把、上固块、下固块、大挂钩、延伸杆、支撑柱、带把螺杆、转轴一、转轴二、转轴三、转轴四构成，所述外筒为中空结构的圆柱体型，所述手把水平设置于外筒的上方；所述外筒包括开口洞，所述外筒的中部一侧竖直设置有一条开口洞；所述上固块、下固块的横切面为圆弧形，所述上固块、下固块均放于外筒内，且下固块位于上固块的下方；

所述延伸杆的一端穿过开口洞，并通过转轴一与上固块的中部相互铰接；所述支撑柱的一端穿过开口洞，并通过转轴二与下固块的中部相互铰接；所述 支撑柱的另一端与所述延伸杆的另一端相交接，并通过转轴三相互铰接；所述大挂钩位于支撑柱与延伸杆相交接处的右旁，并通过转轴四与延伸杆的上侧相互铰接；

所述外筒中部的一侧还竖直设置有两个螺孔，两个螺孔的位置与开口洞的位置相互对应；设置有两根带把螺杆，两根带把螺杆可分别一一对应拧入两个螺孔中，并可将上固块、下固块固定于外筒内。

优选的，往外拉动延伸杆、支撑柱，并拧紧两根带把螺杆时，所述延伸杆、支撑柱可与外筒形成一个三角形；拧松两根带把螺杆，并往内推动延伸杆、支撑柱时，所述延伸杆、支撑柱可放入外筒内，且所述大挂钩位于外筒外。

优选的，所述延伸杆包括三角槽，所述延伸杆的上侧等距离地设置有八个以上三角槽。

优选的，所述三角槽的纵切面呈向内凹陷的三角形，所述三角槽的深度为10mm-12mm。

优选的，所述开口洞为长方形，所述开口洞的长度为外筒长度的二分之一，所述开口洞的宽度为外筒周长的五分之二。

优选的，所述上固块、下固块的大小相同，所述上固块的长度为70mm-90mm，所述上固块的宽度为外筒内径的五分之三。

优选的，所述转轴一、转轴二具体为180度转轴。

优选的，所述转轴三具体为360度转轴。

优选的，所述转轴四具体为90度转轴。

有益效果：

在本实用新型中，只需手拉大挂钩，往外拉动延伸杆、支撑柱，并带动上固块、下固块在外筒内下、上移动，当上固块、下固块分别移动到两个带把螺 杆处时，分别拧紧两根带把螺杆，将上固块、下固块固定在外筒，延伸杆、支撑柱与外筒形成一个三角形；同时将大挂钩旋转到与延伸杆相互垂直。此时，就可将购物袋钩挂在大挂钩上，也可将购物袋挂在延伸杆上，延伸杆上的多个三角槽可防止购物袋在延伸杆上滑动，如此就方便了人们钩挂放置购物袋到所述的一种三角延伸结构式助力拐杖上，避免人们长时间手提购物袋勒手。同时，可将脱下的衣物担放在延伸杆、支撑柱与外筒形成的三角形空间内，如此就便于人们放下脱下的衣物到所述的一种三角延伸结构式助力拐杖上，避免人们无处放置脱下的衣物。另外，只需分别拧松两根带把螺杆，手握大挂钩，往内推动延伸杆、支撑柱，并带动上固块、下固块在外筒内上、下移动，直至将延伸杆、支撑柱放入外筒内，再往内旋转大挂钩，并将大挂钩位于外筒外，此时再分别拧紧两根带把螺杆。如此就可收入延伸杆、支撑柱，方便了人们携带所述的一种三角延伸结构式助力拐杖。

附图说明

下面结合附图和实施例对本实用新型做进一步说明。

(各图中相同部位的标号一致)

图1是本实用新型的整体结构示意图。

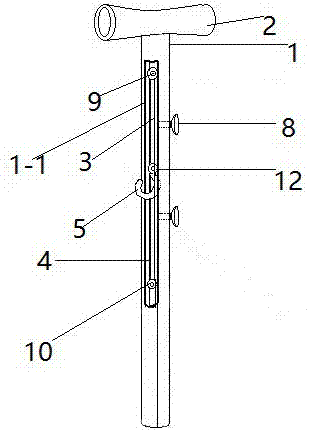

图2是本实用新型中延伸杆、支撑柱收入外筒时的结构示意图。

图3是本实用新型中延伸杆、上固块及支撑柱、下固块的连接结构示意图。

图中：1.外筒，1-1.开口洞，2.手把，3.上固块，4.下固块，5.大挂钩，6.延伸杆，6-1.三角槽，7.支撑柱，8.带把螺杆，9.转轴一，10.转轴二，11.转轴三，12.转轴四。

具体实施方式

如图1-图3所示，本实用新型由外筒1、手把2、上固块3、下固块4、大 挂钩5、延伸杆6、支撑柱7、带把螺杆8、转轴一9、转轴二10、转轴三11、转轴四12构成，所述外筒1为中空结构的圆柱体型，所述手把2水平设置于外筒1的上方；所述外筒1包括开口洞1-1，所述外筒1的中部一侧竖直设置有一条开口洞1-1；所述上固块3、下固块4的横切面为圆弧形，所述上固块3、下固块4均放于外筒1内，且下固块4位于上固块3的下方。

在各实施例中，优选的，所述延伸杆6的一端穿过开口洞1-1，并通过转轴一9与上固块3的中部相互铰接；所述支撑柱7的一端穿过开口洞1-1，并通过转轴二10与下固块4的中部相互铰接；所述支撑柱7的另一端与所述延伸杆6的另一端相交接，并通过转轴三11相互铰接；所述大挂钩5位于支撑柱7与延伸杆6相交接处的右旁，并通过转轴四12与延伸杆6的上侧相互铰接。

在各实施例中，优选的，所述外筒1中部的一侧还竖直设置有两个螺孔(图未示)，两个螺孔的位置与开口洞1-1的位置相互对应；设置有两根带把螺杆8，两根带把螺杆8可分别一一对应拧入两个螺孔中，并可将上固块3、下固块4固定于外筒1内。

在各实施例中，优选的，往外拉动延伸杆6、支撑柱7，并拧紧两根带把螺杆8时，所述延伸杆6、支撑柱7可与外筒1形成一个三角形；拧松两根带把螺杆8，并往内推动延伸杆6、支撑柱7时，所述延伸杆6、支撑柱7可放入外筒1内，且所述大挂钩5位于外筒1外。

在各实施例中，优选的，所述延伸杆6包括三角槽6-1，所述延伸杆6的上侧等距离地设置有八个以上的三角槽6-1。

在各实施例中，优选的，所述三角槽6-1的纵切面呈向内凹陷的三角形，所述三角槽6-1的深度为10mm-12mm。

在各实施例中，优选的，所述开口洞1-1为长方形，所述开口洞1-1的长 度为外筒1长度的二分之一，所述开口洞1-1的宽度为外筒1周长的五分之二。

在各实施例中，优选的，所述上固块3、下固块4的大小相同，所述上固块3的长度为70mm-90mm，所述上固块3的宽度为外筒1内径的五分之三。

在各实施例中，优选的，所述转轴一9、转轴二10具体为180度转轴。

在各实施例中，优选的，所述转轴三11具体为360度转轴。

在各实施例中，优选的，所述转轴四12具体为90度转轴。

当需要使用所述的一种三角延伸结构式助力拐杖挂放衣物、购物袋等物品时，只需手拉大挂钩5，往外拉动延伸杆6、支撑柱7，并带动上固块3、下固块4在外筒1内下、上移动，当上固块3、下固块4分别移动到两个带把螺杆8处时，分别拧紧两根带把螺杆8，将上固块3、下固块4固定在外筒1，延伸杆6、支撑柱7与外筒1形成一个三角形；同时将大挂钩5旋转到与延伸杆6相互垂直。此时，就可将购物袋钩挂在大挂钩5上，也可将购物袋挂在延伸杆6上，延伸杆6上的多个三角槽6-1可防止购物袋在延伸杆6上滑动，如此就方便了人们钩挂放置购物袋到所述的一种三角延伸结构式助力拐杖上，避免人们长时间手提购物袋勒手。

同时，可将脱下的衣物担放在延伸杆6、支撑柱7与外筒1形成的三角形空间内，如此就便于人们放下脱下的衣物到所述的一种三角延伸结构式助力拐杖上，避免人们无处放置脱下的衣物。

当需要收入延伸杆6、支撑柱7时，只需分别拧松两根带把螺杆8，手握大挂钩5，往内推动延伸杆6、支撑柱7，并带动上固块3、下固块4在外筒1内上、下移动，直至将延伸杆6、支撑柱7放入外筒1内，再往内旋转大挂钩5，并将大挂钩5位于外筒1外，此时再分别拧紧两根带把螺杆8。如此方便了人们携带所述的一种三角延伸结构式助力拐杖。
