一种智能防盗行李箱的制作方法

本发明涉及行李箱领域，具体涉及一种智能防盗行李箱。

背景技术：

随着人们生活水平的不断提高，人们外出旅行、出差的次数也越来越多，行李箱是人们出门必备物品之一，是人们出行时常用的装运物品的工具，应用非常广泛。目前市场上的行李箱一般具有箱体、轮子以及拉杆，通过拉杆可以拖拽行李箱移动，省时省力且能对容纳物品提供有效的保护。但是目前市场上的行李箱大多是通过拉链以及锁具来进行防盗，其防盗功能很差，行李箱被盗的情况普遍存在，给使用人带来经济上的损失和旅途中的不便。

鉴于上述缺陷，本发明创作者经过长时间的研究和实践终于获得了本发明。

技术实现要素：

为解决上述技术缺陷，本发明采用的技术方案在于，提供一种智能防盗行李箱，包括一箱体，一防盗单元，所述箱体包括可伸缩的箱盖，所述可伸缩的箱盖包括固定段和伸缩段，通过所述伸缩段的伸展与收缩实现所述箱体关闭和开启；

所述固定段为固定板，所述伸缩段包括多个伸缩板，所述固定板以及所述伸缩板均设置有拱形部，所述固定板拱形部顶点的高度高于所述伸缩板顶点的高度；

所述防盗单元包括：

一无线通讯模块，用于提供无线通讯连接；

一定位模块，包括GPS定位器，用于定位所述箱体的实时位置；

一防盗模块，用于采集所述箱体的距离信号以及振动信号；

一报警模块，包括声光报警器，用于发出报警提示；

一控制模块，用于向所述定位模块、所述防盗模块、所述无线通讯模块以及所述报警模块接收和发送信号。

较佳的，所述伸缩板还设置有水平部，所述箱体还包括侧板，所述侧板的相对位置处设置有一对用于引导所述伸缩板伸展和收缩的第一凹槽，所述第一凹槽用于容纳所述水平部。

较佳的，所述第一凹槽垂直方向上的所述侧板的相对位置处分别设置有容纳所述箱盖的第一空腔以及第二空腔，所述固定板位于所述第一空腔内并与所述第一空腔固定连接，所述伸缩板与所述第二空腔通过锁具连接。

较佳的，所述拱形部中心线轨迹满足如下曲线：

公式中，(y，x)为所述拱形部中心线的轨迹点，cosh为双曲余弦函数，L为所述拱形部中心线距所述第一空腔中心线的距离，单位为cm，e为自然常数，k为常数。

较佳的，所述防盗模块包括：

一第一防盗模块，包括制动装置、距离感应器、第一控制器，所述距离感应器为蓝牙距离感应器，通过所述无线通讯模块与用户手机相连接，用以感知所述箱体距离用户手机的距离，所述第一控制器用于启闭所述制动装置，所述制动装置用于锁死所述箱盖。

较佳的，所述防盗模块还包括：

一第二防盗模块，包括振动传感器、报警模块、第二控制器，所述振动传感器用以检测所述箱体的振动信号，所述第二控制器用于启闭所述报警模块。

较佳的，所述制动装置为电磁铁，设置于所述第二空腔上，所述伸缩板相应位置处布置有磁性材料。

与现有技术比较本发明的有益效果在于：本发明采用可伸缩的箱盖设计代替安全防盗性能较差的拉链，并与所述防盗单元联合使用，实时监测所述行李箱的距离信号以及振动信号，判断所述行李箱是否被盗，当初步判断出所述行李箱被盗时，通过所述防盗单元控制所述箱盖的电磁铁启动，使得偷盗者无法通过锁具打开所述行李箱，且可伸缩箱盖设置有拱形部，能够增加所述箱盖抗压和抗破坏能力，进一步提高所述行李箱的安全防盗性能。

附图说明

为了更清楚地说明本发明各实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍。

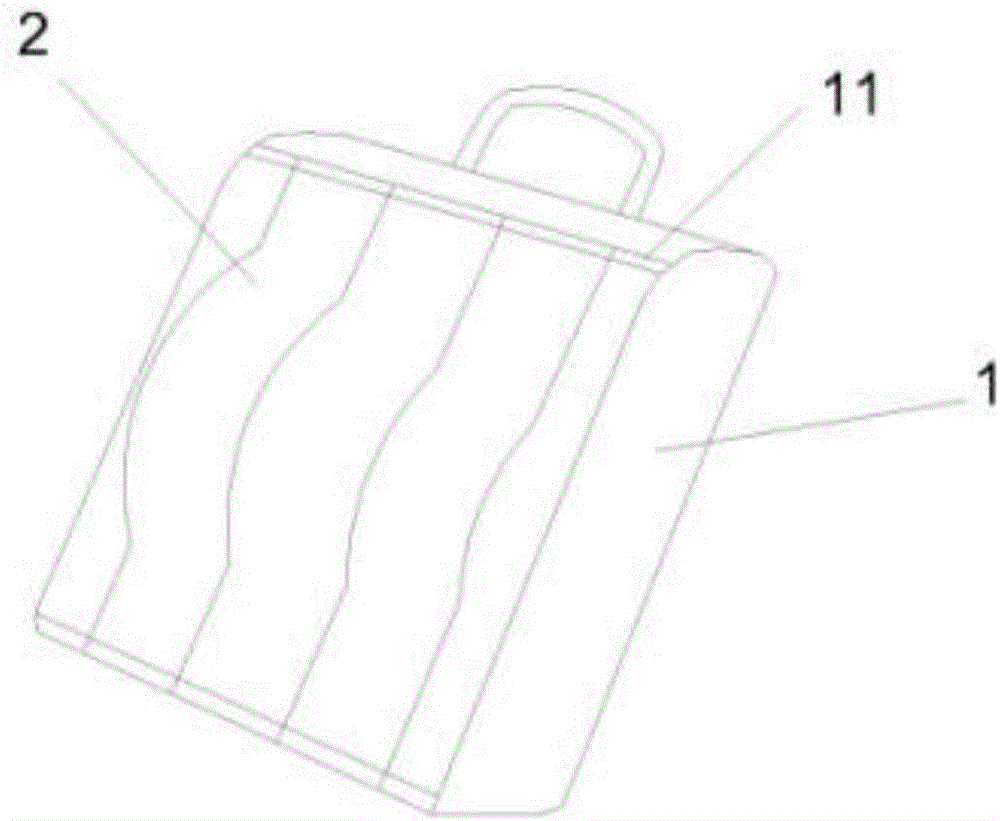

图1是本发明一种智能防盗行李箱的示意图；

图2是本发明一种智能防盗行李箱的箱盖的立体图；

图3是本发明一种智能防盗行李箱的箱盖完全收缩状态时的正视图。

具体实施方式

以下结合附图1、附图2和附图3，对本发明上述的和另外的技术特征和优点作更详细的说明。

实施例一

本发明提供一种智能防盗行李箱，包括一箱体1，一防盗单元；

所述箱体底部设置有万向轮，上方设置有可伸缩的拉杆。所述箱体包括底板、侧板和可伸缩的箱盖2，所述箱盖通过伸展和收缩实现所述箱体的开启和关闭。所述侧板的相对位置处设置有一对用于引导箱盖伸展和收缩的第一凹槽11，所述第一凹槽11垂直方向上的所述侧板的相对位置处分别设置有容纳所述箱盖的第一空腔以及第二空腔。所述箱盖2包括固定段21和伸缩段22，所述伸缩段22以及所述固定段21均为内部中空结构，所述固定段21放置与所述第一空腔内，并与所述第一空腔固定连接，所述伸缩段2与所述第二空腔通过锁具连接，通过所述伸缩段的伸展与收缩实现所述箱体关闭和开启。所述箱体采用可伸缩的箱盖设计，解决了现有技术中行李箱拉链容易被破坏，导致行李箱中贵重物品丢失的缺陷，有利于提高所述行李箱的安全防盗性能。

所述固定段21为固定板，所述伸缩段22由多个伸缩板构成，所述固定板以及所述伸缩板均包括拱形部和水平部，所述固定板拱形部顶点的高度高于所述伸缩板顶点的高度，所述固定板拱形部顶点的高度低于所述第一空腔的高度，所述固定板位于所述第一空腔内并与所述第一空腔固定连接，所述伸缩板与所述第二空腔通过锁具连接；所述拱形部两端向外延伸出所述水平部，所述水平部与所述第一凹槽11相对应，所述第一凹槽11用于容纳所述水平部，使得所述伸缩板置于所述第一凹槽11内并沿着所述第一凹槽11伸展和收缩，从而完成封闭以及打开所述箱体的动作。

所述伸缩板内部安装有自动弹簧，所述箱盖还包括控制按钮，所述控制按钮设置在所述箱体侧板外侧，与所述伸缩板内部的自动弹簧机械连接，通过开启或关闭所述控制按钮控制所述伸缩板沿着所述第一凹槽伸展和收缩。

在遇到外力破坏时，所述拱形部的设计能够将外力分散，使得所述箱盖抗压能力更高，有利于提高所述行李箱的安全防盗性能。而且所述拱形部的设计能够进一步增加所述行李箱的内部使用空间。

所述防盗单元，设置于所述箱体的内部，包括控制模块、无线通讯模块、定位模块、防盗模块、报警模块；

所述无线通讯模块、所述定位模块、所述防盗模块、所述报警模块与所述控制模块相连接。

所述无线通讯模块通过GPRS信号、WIFI信号或蓝牙信号与用户智能手机连接。

所述定位模块为GPS定位器，用于定位所述行李箱的实时位置。

所述防盗单元还设置有电源，与所述防盗单元电连接，用于给所述防盗单元中的所述无线通讯模块、所述定位模块、所述防盗模块、所述报警模块以及所述控制模块供电。

所述控制模块为单片机，用于向所述定位模块、所述防盗模块、所述无线通讯模块以及所述报警模块接收和发送信号。

所述防盗模块包括第一防盗模块、第二防盗模块。

所述第一防盗模块包括制动装置、距离感应器、第一控制器；

所述距离感应器，用于感知所述行李箱距离用户的距离。所述距离感应器为蓝牙距离感应器，与用户智能手机通过蓝牙连接，所述蓝牙距离感应器将所述行李箱与用户智能手机的距离信号传输至所述单片机，所述单片机将所接收的信号转化为具体的数字信号并于所设置的安全距离进行比较，如果超过所设置的安全距离，所述单片机向所述第一控制器以及所述GPS定位器传输信号，使得所述GPS定位器启动实时定位，所述GPS定位器将实时位置信息传输至所述单片机，所述单片机控制所述无线通讯模块向用户智能手机发送信息，及时提醒使用者所述行李箱的位置变化。

所述第一控制器接收到所述单片机的信号后，启动所述制动装置，所述制动装置用于锁死所述箱盖。所述制动装置包括电磁铁、磁性材料，所述箱体上设置有电磁铁，所述伸缩板相应位置处布置有磁性材料，所述第一控制器启动所述电磁铁的电连接，使得所述电磁铁得电吸合所述伸缩板，这样即使偷盗者破坏了所述锁具也无法打开所述箱盖，增加了所述行李箱的安全防盗性能。

所述第二防盗模块包括振动传感器、第二控制器、报警模块，当所述第一防盗模块的所述蓝牙距离感应器所检测到的信号超出所设置的安全距离后，所述单片机启动所述振动传感器，所述振动传感器将检测到的振动信号传输至所述单片机，所述单片机将所接收的信号转化为具体的数字信号并于所设置的安全阈值进行比较，如果振动信号大于所设置的安全阈值，所述单片机向所述第二控制器传输信号，通过所述第二控制器启动所述报警模块，所述报警模块包括声光报警器，同时进行声音和灯光报警，所述单片机通过所述无线通讯模块向用户智能手机发送报警提示并持续发送所述GPS定位器的定位信息，直到用户通过智能手机发送关闭报警指示。

本发明采用可伸缩的箱盖设计代替安全防盗性能较差的拉链，并与所述防盗单元联合使用，实时监测所述行李箱的距离信号以及振动信号，判断所述行李箱是否被盗，当初步判断出所述行李箱被盗时，通过所述防盗单元控制所述箱盖的电磁铁启动，使得偷盗者无法通过锁具打开所述行李箱，且可伸缩箱盖设置有拱形部，能够增加所述箱盖抗压和抗破坏能力，进一步提高所述行李箱的安全防盗性能。

实施例二

在上述实施方式的基础上，所述拱形部中心线轨迹(轴向)满足如下曲线：

其中，(y，x)为所述拱形部中心线的轨迹点，cosh为双曲余弦函数，L为所述拱形部中心线距所述第一空腔中心线(轴向)的距离(径向)，单位为cm，e为自然常数，k为常数。

通过所述拱形部中心线轨迹曲线，可以对距离所述第一空腔中心线(轴向)不同长度的所述拱形部的中心线进行轨迹设计，制备简单，使得所述伸缩板打开或者闭合的时候，能够逐层收缩，整齐的放置于所述固定板中，而且所述伸缩板在闭合的时候，更容易与所述锁具锁紧，避免被所述行李箱内部放置的东西阻碍所述伸缩板的闭合过程。k为常数，当y＝0时，对应的两个x值之间的距离即为所述伸缩板的所述拱形部的两个端点间的距离，通过调节k值的大小可以调节所述伸缩板的所述拱形部的长度，使得所述伸缩板打开或者闭合的时候，能够逐层收缩，整齐的放置于所述固定板中。

以上所述仅为本发明的较佳实施例，对本发明而言仅仅是说明性的，而非限制性的。本专业技术人员理解，在本发明权利要求所限定的精神和范围内可对其进行许多改变，修改，甚至等效，但都将落入本发明的保护范围内。
