多功能笔记本收纳装置的制作方法

本发明涉及计算机领域的辅助工具，具体涉及一种多功能笔记本收纳装置。

背景技术：

一般携带笔记本电脑是利用背袋随身带着，当使用者欲使用时，仅需要将电脑取出后置于膝盖上或桌面上使用，然而一般商务用途，时常遇到仅设置椅子，而无桌面的困扰，因此，使用者常需要将笔记本电脑习惯性地放置在双膝上，这样在使用时电脑所产生的温度直接作用于使用者的膝盖上，使用一段时间后，使用者会感到极为不舒适，尤其是在夏天。另外，一般的背袋对笔记本不具备保护作用，鉴于此，如何将上述缺失加以摒除，即为本发明所要解决的技术难点所在。

技术实现要素：

针对现有技术中的上述不足，本发明提供了一种既可以方便携带笔记本又可以在无支撑面时方便办公的多功能笔记本收纳装置。

为了达到上述发明目的，本发明采用的技术方案为：

提供一种多功能笔记本收纳装置，其包括盒体，盒体上具有容纳笔记本电脑的容纳腔，盒体上通过第一转轴活动安装有一盒盖，盒盖远离第一转轴的一侧开设有一条形槽，条形槽内卡装有第一磁铁；盒盖和盒体扣合的一侧均设置有一相互配合的把手；

容纳腔远离第一转轴的底面上通过第二转轴活动安装有支撑板，支撑板与第二转轴接触侧设置有一与支撑板垂直的延伸部，第二转轴上等间距地安装有至少三根分别与容纳腔底面和支撑板下表面接触的扭簧；盒体远离第一转轴的一侧设置有一条形卡槽，卡槽内设置有与第一磁铁配合的第二磁铁；

盒体上开设有一容置槽，容置槽的两侧壁上固定安装有一滑轨，滑轨上活动安装有一键盘放置板；键盘放置板相对滑轨运动到最大距离时，键盘放置板位于容置槽外的键盘放置板的宽度大于键盘的宽度，且键盘放置板的长度大于键盘的长度。

进一步地，优选键盘放置板位于容置槽外的侧壁上固定连接有一密封容置槽的拉板。

进一步地，优选支撑板中部开设有一安装孔，安装孔内设置有一具有usb接口的散热风扇。

进一步地，优选支撑板的上表面设置成一粗糙面。

与现有技术相比，本发明的有益效果为：

盒盖和盒体通过第一磁铁和第二磁铁能够牢固地固定在一起，携带时再配合盒盖和盒体上的把手，用户不再担心携带时笔记本从盒体内滑落，从而保证了放置在收纳盒内的笔记本携带的安全性。

盒盖在开启时，由于支撑板所受的压力变小，扭簧复位带动支撑板相对于盒体旋转，使位于支撑板上的电脑成倾斜状态，此时使用者打开笔记本就可以非常舒适方便的使用笔记本。

盒体上设置容置槽后，对于喜欢外置键盘操作的用户，其可以在容置腔内备用一个键盘，在使用笔记本时，其可以拉出设置在容置槽内的键盘放置板，将键盘与笔记本进行连接就可以使用了，使用完毕后，将键盘放置板推入容置槽即可。

键盘放置板上设置拉板后，用户在收放键盘时非常的方便；另外，容置槽内部空间相对较小，对其内部进行清洗非常的不方便，由于本方案的拉板将容置槽进行了密封，从而避免了空气中的灰尘进入容置槽内。

将键盘放置板的长度设置成大于键盘的长度后，用户在使用笔记本时，还可以把鼠标放置在键盘放置板滑动，从而保证了鼠标使用时的灵活性。

附图说明

图1为多功能笔记本收纳装置的侧视图。

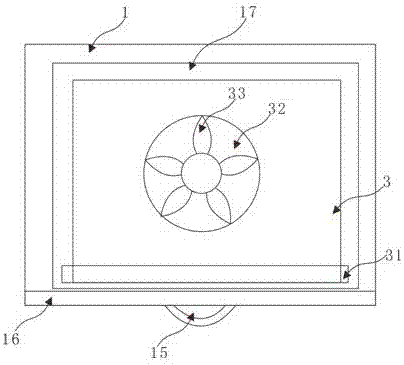

图2为多功能笔记本收纳装置去除盒盖后的俯视图。

图3为支撑板和容纳腔通过第二转轴和扭簧活动安装在一起后的示意图。

其中，1、盒体；11、容置槽；12、滑轨；13、键盘放置板；14、拉板；15、把手；16、第二磁体；17、容纳腔；2、盒盖；21、第一磁铁；3、支撑板；31、第二转轴；32、安装孔；33、散热风扇；4、扭簧。

具体实施方式

下面对本发明的具体实施方式进行描述，以便于本技术领域的技术人员理解本发明，但应该清楚，本发明不限于具体实施方式的范围，对本技术领域的普通技术人员来讲，只要各种变化在所附的权利要求限定和确定的本发明的精神和范围内，这些变化是显而易见的，一切利用本发明构思的发明创造均在保护之列。

参考图1和图2，图1示出了多功能笔记本收纳装置的侧视图，图2示出了多功能笔记本收纳装置去除盒盖2后的俯视图。如图1和图2所示，改多功能笔记本收纳装置包括盒体1，盒体1上具有容纳笔记本电脑的容纳腔17，盒体1上通过第一转轴活动安装有一盒盖2。

盒盖2远离第一转轴的一侧开设有一条形槽，条形槽内卡装有第一磁铁21；盒盖2和盒体1扣合的一侧均设置有一相互配合的把手15；盒体1远离第一转轴的一侧设置有一条形卡槽，卡槽内设置有与第一磁铁21配合的第二磁铁16。

盒盖2和盒体1通过第一磁铁21和第二磁铁16能够牢固地固定在一起，携带时再配合盒盖2和盒体1上的把手15，用户不再担心携带时笔记本从盒体1内滑落，从而保证了放置在收纳盒内的笔记本携带的安全性。

如图2和图3所示所示，容纳腔17远离第一转轴的底面上通过第二转轴31活动安装有支撑板3，支撑板3与第二转轴31接触侧设置有一与支撑板3垂直的延伸部，第二转轴31上等间距地安装有至少三根分别与容纳腔17底面和支撑板3下表面接触的扭簧4。

盒盖2在开启时，由于支撑板3所受的压力变小，扭簧4复位带动支撑板3相对于盒体1旋转，使位于支撑板3上的电脑成倾斜状态，此时使用者打开笔记本就可以非常舒适方便的使用笔记本。

再次参考图1，盒体1上开设有一容置槽11，容置槽11的两侧壁上固定安装有一滑轨12，滑轨12上活动安装有一键盘放置板13；键盘放置板13相对滑轨12运动到最大距离时，键盘放置板13位于容置槽11外的键盘放置板13的宽度大于键盘的宽度，且键盘放置板13的长度大于键盘的长度。

盒体1上设置容置槽11后，对于喜欢外置键盘操作的用户，其可以在容置腔内备用一个键盘，在使用笔记本时，其可以拉出设置在容置槽11内的键盘放置板13，将键盘与笔记本进行连接就可以使用了，使用完毕后，将键盘放置板13推入容置槽11即可。

将键盘放置板13的长度设置成大于键盘的长度后，用户在使用笔记本时，还可以把鼠标放置在键盘放置板13滑动，从而保证了鼠标使用时的灵活性。

实施时，本方案优选键盘放置板13位于容置槽11外的侧壁上固定连接有一密封容置槽11的拉板14。

键盘放置板13上设置拉板14后，用户在收放键盘时非常的方便；另外，容置槽11内部空间相对较小，对其内部进行清洗非常的不方便，由于本方案的拉板14将容置槽11进行了密封，从而避免了空气中的灰尘进入容置槽11内。

实施时，支撑板3中部开设有一安装孔32，安装孔32内设置有一具有usb接口的散热风扇33。当用户感觉到笔记本较烫时，将usb接口插接在笔记本上即可对笔记本进行散热。

实施时，本方案优选支撑板3的上表面设置成一粗糙面。粗糙面的采用，进一步保证了笔记本放置在支撑板3上的稳定性。

综上所述，本方案提供的多功能笔记本收纳装置具有结构简单，操作方便，占用空间小，使用调节方便等优点。

虽然结合附图对本发明的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可做出的各种修改和变形仍属本专利的保护范围。
