一种线材转运包的制作方法

【技术领域】

本发明涉及电力设备领域，尤其涉及一种线材转运包。

背景技术：

电力行业中，线材的搬运一直是电力行业施工人员的任务之一，特别是一些较短的接地线、短路线材等，它们不同于整捆整卷的线材那样容易搬运和使用，并且该类接地线、短路线材由于端部常常有断裂的刃口而出现伤人现象。

为了方便运输，现有技术中，施工人员通常用铁丝或线扎将接地线或短路线材捆绑起来搬运，捆绑工序繁琐，造成铁丝和线扎的浪费，此外，现有的捆绑方式也不易施工人员搬运，在搬运过程中线缆也会容易松散，发生掉落。

技术实现要素：

本发明所要解决的技术问题在于克服现有技术的不足而提供一种线材转运包，能够便于线材的收纳和搬运。

为解决上述技术问题，本发明采用如下技术方案：

一种线材转运包，所述线材转运包包括柔性包体和设在所述柔性包体上的提手，所述柔性包体呈矩形片状，所述柔性包体包括相对设置的第一侧边和第二侧边，所述第一侧边和第二侧边上分别设有一个所述提手，所述第一侧边和所述第二侧边可拆连接，且所述第一侧边和所述第二侧边连接后形成用于收纳线材的收纳腔，所述柔性包体还包括连接在所述第一侧边和第二侧边之间的第三侧边和第四侧边，所述第三侧边上通过第一橡皮筋连接有第一端盖，所述第一橡皮筋的内侧与第三侧边连接，所述第一橡皮筋的外侧环绕第一端盖的周向设置且外侧的两端位于第一端盖的顶部，所述第四侧边上通过第二橡皮筋连接有第二端盖，所述第二橡皮筋的内侧与第四侧边连接，所述第二橡皮筋的外侧环绕第二端盖的周向设置且外侧的两端位于第二端盖的顶部，所述第一端盖和所述第二端盖与所述收纳腔的口部尺寸相匹配。

在上述的线材转运包中，所述柔性包体的内侧面设有耐磨层，所述柔性包体的外侧面设有防水层。

在上述的线材转运包中，所述第一侧边与所述第二侧边通过魔术贴或卡扣或拉链或按扣或搭扣连接。

在上述的线材转运包中，所述柔性包体的内侧面和/或所述柔性包体的外侧面设有若干个与所述第一侧边相垂直的约束带，所述约束带的两端连接后捆绑线材。

在上述的线材转运包中，所述约束带的两端通过魔术贴或卡扣或按扣或搭扣连接。

在上述的线材转运包中，所述柔性包体内设有弹性填充物。

在上述的线材转运包中，所述弹性填充物为硅胶或海绵。

在上述的线材转运包中，所述柔性包体的外侧面还设有用于放置标签的标签袋。

在上述的线材转运包中，所述第一端盖和所述第二端盖的内侧面设有耐磨层，所述第一端盖和所述第二端盖的外侧面设有防水层。

在上述的线材转运包中，所述耐磨层为尼龙布或帆布。

本发明的有益效果：

本发明的线材转运包的柔性包体为片状，使用时，柔性包体平铺在地面或平面上，然后线材放置在柔性包体上，放置时使线材的长度与第一侧边和第二侧边平行，随后，将第一侧边和第二侧边卷起并连接以使柔性包体形成一个近似柱形的收纳腔，此时第一橡皮筋的内侧和第二橡皮筋的内侧在第三侧边和第四侧边的带动作用下卷起闭合，柔性包体、第一橡皮筋、第一端盖、第二橡皮筋和第二端盖形成一个封闭空间，线材位于封闭空间内。与现有技术相比，由于第一侧边和第二侧边的连接可以起到柔性包体捆绑线材的作用，避免线材松散掉落，同时提手的设置也便于用户搬运线材；另外，由于本发明的第一端盖和第二端盖通过弹性橡皮筋连接在第三侧边和第四侧边上，因此第一端盖和第二端盖可根据线材的长度在橡皮筋的作用下沿着线材的长度方向上发生运动，以使线材转运包能够容纳线材，由此可提高线材转运包的适用范围；再者，由于线材位于线材转运包内，因此线材的两端会分别抵靠在第一端盖内侧和第二端盖内侧，以防止线材端部的尖锐刃口划伤人员，同时这样设计，也能避免线材因重心不稳而发生掉落的现象。相对于现有的收纳方式，可以防止收纳材料的浪费，并且可以多次重复使用，且不容易使线材发生散落。

柔性包体的内侧面设有耐磨层，柔性包体的外侧面设有防水层。如此设计，耐磨层既可以保证柔性包体能够卷曲的基础上增强抗摩擦的能力，还可以有效避免线材放置在柔性包体上对包体产生的磨损，延长线材转运包的使用寿命；而防水层可以防止雨水渗透包体与线材接触，导致线材生锈。

第一侧边与第二侧边通过魔术贴或卡扣或拉链或按扣或搭扣连接。如此设计，便于用户连接或拆开第一侧边和第二侧边，操作简单方便。

柔性包体的内侧面和/或柔性包体的外侧面设有若干个与第一侧边相垂直的约束带，约束带的两端连接后捆绑线材。如此设计，约束带可以固定捆绑一部分线材，避免由于第一侧边和第二侧边连接失效时线材发生散落。

约束带的两端通过魔术贴或卡扣或按扣或搭扣连接。此设计，便于用户连接或拆开约束带的两端，操作简单方便。

柔性包体内设有弹性填充物。如此设计，弹性填充物可以起到减震、缓冲的作用，有效避免线材受到外界的磕碰。

柔性包体的外侧面还设有用于放置标签的标签袋。如此设计，可便于用户快速识别线材。

第一端盖和第二端盖的内侧面设有耐磨层，第一端盖和第二端盖的外侧面设有防水层。如此设计，耐磨层既可以保证柔性包体能够卷曲的基础上增强抗摩擦的能力，还可以有效避免线材放置在柔性包体上对端盖产生的磨损，延长线材转运包的使用寿命；而防水层可以防止雨水渗透包体与线材接触，导致线材生锈。

本发明的这些特点和优点将会在下面的具体实施方式、附图中详细的揭露。

【附图说明】

下面结合附图对本发明做进一步的说明：

图1为本发明实施例一中线材转运包展开时的结构示意图；

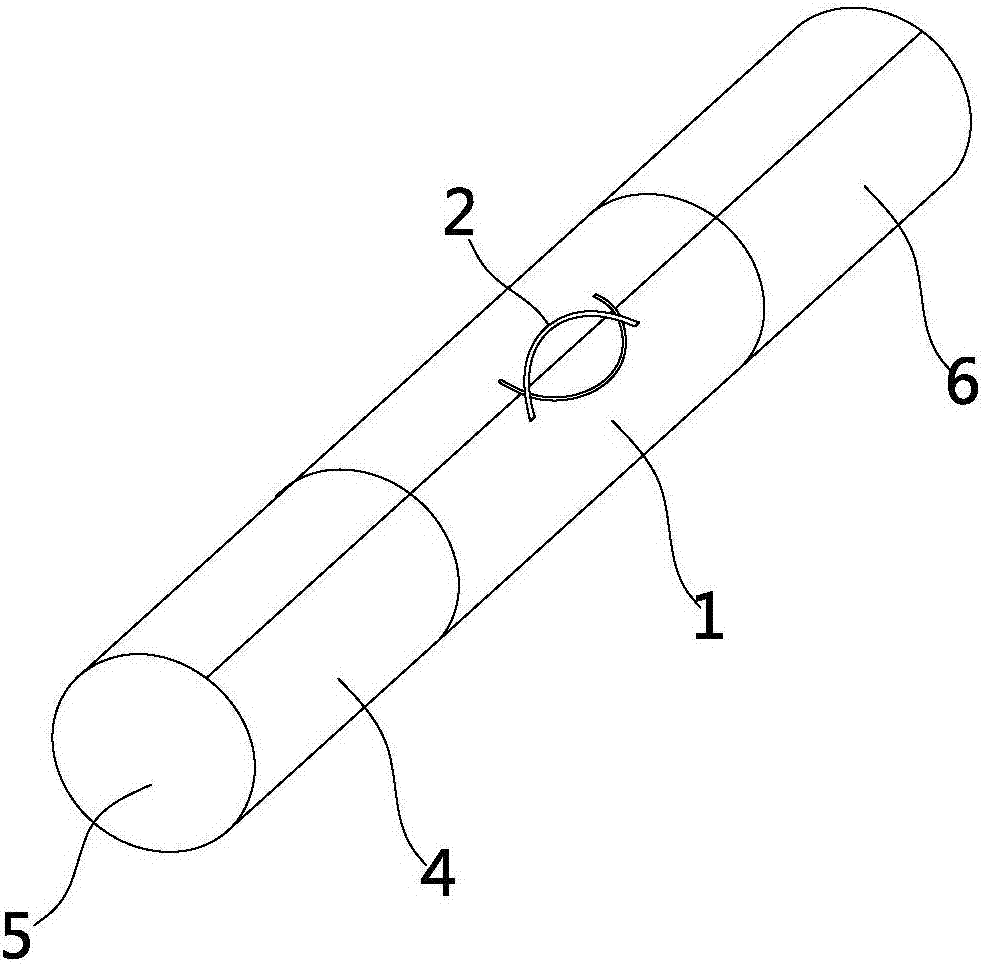

图2为本发明实施例一中线材转运包使用时的结构示意图；

图3为本发明实施例二中线材转运包展开时的结构示意图；

图4为本发明实施例二中线材转运包的使用状态图；

图5为本发明实施例三中线材包体的剖视图；

图6为本发明实施例四中线材包体的结构示意图。

【具体实施方式】

下面结合本发明实施例的附图对本发明实施例的技术方案进行解释和说明，但下述实施例仅为本发明的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其他实施例，都属于本发明的保护范围。

实施例一、

如图1至图2所示，本实施例中线材转运包包括柔性包体1，柔性包体1可由尼龙布、纤维布或帆布等面料制成，柔性包体1成矩形片状，柔性包体1包括相对设置的第一侧边11和第二侧边12，以及设置在第一侧边11和第二侧边12之间的第三侧边13和第四侧边14，第三侧边13和第四侧边14相对设置，其中第一侧边11和第二侧边12上设有提手2，本实施例中的第一侧边11和第二侧边12可拆连接，例如第一侧边11与第二侧边12通过魔术贴或卡扣或拉链或按扣或搭扣连接，本实施例中优选魔术贴，魔术贴包括魔术贴勾面和魔术贴毛面，具体的，魔术贴毛面110设置在第一侧边11的外侧，魔术贴勾面120设置在第二侧边12的内侧，第一侧边11和第二侧边12卷起后可形成用于收纳线材3的柱形收纳腔，此时第二侧边12贴合在第一侧边11上，以捆绑收纳腔内的棒材3。

当然，在本发明的其他实施例中，魔术贴勾面和魔术贴毛面还可互换设置，或者第一侧边的内侧设置魔术贴勾面或魔术贴毛面，相应的第二侧边的外侧设置与魔术贴勾面配合的魔术贴毛面或者与魔术贴毛面配合的魔术贴勾面，在此不再详述。

此外，本实施例中第三侧边13上通过第一橡皮筋4连接有第一端盖5，第一橡皮筋4为片状的橡皮筋，第一橡皮筋4的内侧与第三侧边13连接，第一橡皮筋4的外侧环绕第一端盖5的周向设置且外侧的两端位于第一端盖5的顶部，第一端盖5为圆形，且第一端盖5的周长与第三侧边13的长度相等。第四侧边14上通过第二橡皮筋6连接有第二端盖7，第二橡皮筋6为片状的橡皮筋，第二橡皮筋6的内侧与第四侧边14连接，第二橡皮筋6的外侧环绕第二端盖7的周向设置且外侧的两端位于第二端盖7的顶部，第二端盖7为圆形，且第二端盖7的周长与第四侧边14的长度相等，第一端盖5和第二端盖7为树脂件或多层布片。

使用时，柔性包体1平铺在地面或平面上，然后线材3放置在柔性包体1上，放置时使线材3的长度与第一侧边11和第二侧边12平行，随后，将第一侧边11和第二侧边12卷起并连接以使柔性包体1形成一个近似柱形的收纳腔，此时第一橡皮筋4的内侧和第二橡皮筋6的内侧在第三侧边13和第四侧边14的带动作用下卷起闭合，柔性包体1、第一橡皮筋4、第一端盖5、第二橡皮筋6和第二端盖7形成一个封闭空间，线材3位于封闭空间内。与现有技术相比，由于第一侧边11和第二侧边12的连接可以起到柔性包体1捆绑线材3的作用，避免线材3松散掉落，同时提手2的设置也便于用户搬运线材3；另外，由于本发明的第一端盖5和第二端盖7通过弹性橡皮筋连接在第三侧边13和第四侧边14上，因此第一端盖5和第二端盖7可根据线材3的长度在橡皮筋的作用下沿着线材3的长度方向上发生运动，以使线材转运包能够容纳线材3，由此可提高线材转运包的适用范围；再者，由于线材3位于线材转运包内，因此线材的两端会分别抵靠在第一端盖内侧和第二端盖内侧，以防止线材端部的尖锐刃口划伤人员，同时这样设计，也能避免线材因重心不稳而发生掉落的现象；最后，本发明的包体为柔性包体，因此可以在不使用时折叠收纳，减少占用空间。相对于现有的收纳方式，可以防止收纳材料的浪费，并且可以多次重复使用，且不容易使线材3发生散落。

实施例二、

如图3至4所示，本实施例是对实施例一方案的进一步改进，在柔性包体1的内侧面设有若干个与第一侧边11相垂直的约束带8，在内侧面上设有用于固定约束带8的至少两个固定点81，约束带8的两端通过魔术贴或卡扣或按扣或搭扣连接，如此一来，在两个固定点81之间，约束带8与柔性包体1的内侧面之间构成一个空间，可以用于固定一部分线材3，该部分线材3不会在柔性包体1上第一侧边11和第二侧边12连接失效时发生散落；此外，在柔性包体1卷曲后能够通过约束带8进一步对由柔性外包体1包裹的线材3进行进一步固定，提高线材3整理收纳的效果。当约束带8的数量超过两条时，相邻的约束带8平行设置。

当然，在本发明的其他实施例中，本领域技术人员还可在柔性包体的外侧面设置约束带，或者同时在柔性包体的内侧面和外侧面设置约束带，以加强线材的固定效果，其也能达到本实施例的基本效果，在此不在详述。

实施例三、

如图5所示，本实施例是对实施例一或二的进一步改进，本实施例中的柔性包体1包括两层布片10，两层布片10之间填充有弹性填充物101，弹性填充物可为硅胶或海绵等，如此一来，弹性填充物101可以起到减震、缓冲的作用，有效避免线材3受到外界的磕碰。

另外，本实施例中的柔性包体的内侧面设有耐磨层102，耐磨层102为尼龙布或帆布等耐磨材料，耐磨层102既可以保证柔性包体1能够卷曲的基础上增强抗摩擦的能力，还可以有效避免线材3放置在柔性包体1上对包体产生的磨损，延长线材转运包的使用寿命。柔性包体1的外侧面设有防水层103，防水层103可为涂覆在布片10上的聚氨基甲酸酯或聚氯乙烯或聚酰胺，防水层103可以防止雨水渗透包体与线材3接触，导致线材3生锈。

为了进一步避免雨水渗入包体内，本实施例中的第一橡皮筋4和第二橡皮筋6均为片状的橡胶件，此外，第一端盖5和第二端盖7的外侧面也设有防水层，防水层可为涂覆在第一端盖5和第二端盖外侧面的聚氨基甲酸酯或聚氯乙烯或聚酰胺，第一端盖5和第二端盖7的内侧面设有耐磨层，耐磨层可为尼龙布或帆布等耐磨材料，如此一来，耐磨层既可以保证柔性包体能够卷曲的基础上增强抗摩擦的能力，还可以有效避免线材3放置在柔性包体上对端盖产生的磨损，延长线材转运包的使用寿命。

实施例四、

如图6所示，本实施例是对实施例一或二或三的进一步改进，在柔性包体1的外侧面还设有用于放置标签的标签袋15，如此设计，可便于用户快速识别线材3。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，熟悉该本领域的技术人员应该明白本发明包括但不限于附图和上面具体实施方式中描述的内容。任何不偏离本发明的功能和结构原理的修改都将包括在权利要求书的范围中。
