一种花式钻石镶嵌装置、基座及镶嵌方法与流程

本发明涉及一种组合钻石的首饰装置和方法，特别涉及一种花式钻石镶嵌装置、基座及镶嵌方法。

背景技术：

随着钻石资源越来越紧缺，单钻价格也越来越高，越来越多的组合钻出现在市场中。本发明人一直在对组合钻石进行研究，并曾申请公开过多围一钻石镶嵌形成的组合钻，例如cn102742984a专利文献，上述专利文献提供了一种组合钻的镶嵌方式，能从外表上接近一个大钻石效果。

但是现有技术采用的多围一钻石镶嵌方式仍有缺陷，如图1和图2所示，其主要是：一是由于现有技术用中央托件204去承载中央钻石202，所以为了美观考虑，一般会在中央托件204下加一莲花底托205用于遮住中央托件204，这样会影响到钻石的透光性，从而影响到钻石的光影效果；二是中央钻石202的装配方式是，置于所述中央托件204上，安放在基座201中间的通孔206上；而周边钻石203放置于内凹部402，通过稽爪402固定；周边钻石203压靠中央钻石202，所以中央钻石实际是放置于周边钻石203的下方。这样，一方面从整体视觉上组合钻的中央部分有内凹（中央钻石下凹），影响模拟接近于大钻石效果；另一方面，从光影效果上来说，放置于周边钻石下面的中央钻石被遮挡，中央钻石的最佳光彩效果被打折扣，观感上效果比较差。

因而现有技术还有待改进和提高。

技术实现要素：

鉴于上述现有技术的不足之处，本发明的目的在于提供一种花式钻石镶嵌装置、基座及镶嵌方法，旨在解决现有技术中多围一钻石镶嵌由于中央主钻置于周边钻石下面，导致的中央凹陷和光彩效果差的问题。

为了达到上述目的，本发明采取了以下技术方案：

一种花式钻石镶嵌装置，包括：

一中央钻石，一基座以及多个设置于所述中央钻石周边的周边钻石，环形围绕所述中央钻石而设置；其中，

所述基座包括：

一通孔，设置在所述基座中心且用于放置所述中央钻石；

多个内凹部，设置在所述基座周边且用于承坐所述周边钻石；

多个第一稽爪，设置于所述基座周边且位于两个所述内凹部之间，以用于固定所述周边钻石；

多个第二稽爪，设置于所述通孔周围且位于两个所述内凹部之间，以用于固定所述中央钻石；

所述中央钻石压靠所述周边钻石边缘。

所述花式钻石镶嵌装置，其中，多个第三稽爪，设置于所述通孔周边且位于两个所述内凹部之间，以用于支撑所述周边钻石和所述中央钻石；

所述第二稽爪和所述第三稽爪间隔设置；

所述第一稽爪和第二稽爪为三角形；所述第三稽爪为矩形。

所述花式钻石镶嵌装置，其中，所述基座还包括：

两个设置于所述基座两侧的连接轴，用于适配对应装配该基座的连接孔或连接环。

所述花式钻石镶嵌装置，其中，所述内凹部包括有透光孔。

所述花式钻石镶嵌装置，其中，还包括：

一放置于所述基座底部的莲花状底托，以使所述基座底部成锥形。

一种花式钻石镶嵌装置的基座，其中，包括：

一通孔，设置在所述基座中心且用于放置所述中央钻石；

多个内凹部，设置在所述基座周边且用于承坐所述周边钻石；

多个第一稽爪，设置于所述基座周边且位于两个所述内凹部之间，以用于固定所述周边钻石；

多个第二稽爪，设置于所述通孔周围且位于两个所述内凹部之间，以用于固定所述中央钻石；

所述中央钻石压靠所述周边钻石边缘。

所述花式钻石镶嵌装置的基座，其中，

多个第三稽爪，设置于所述通孔周边且位于两个所述内凹部之间，以用于支撑所述周边钻石和所述中央钻石；

所述第二稽爪和所述第三稽爪间隔设置；

所述第一稽爪和第二稽爪为三角形；所述第三稽爪为矩形。

所述花式钻石镶嵌装置的基座，其中，

两个设置于所述基座两侧的连接轴，用于适配对应装配该基座的连接孔或连接环；

所述内凹部包括有透光孔。

所述花式钻石镶嵌装置的基座，其中，所述花式钻石镶嵌装置还包括：

一放置于所述基座底部的莲花状底托，以使所述基座底部成锥形。

上述任一项所述花式钻石镶嵌装置的镶嵌方法：

s100：将所述中央钻石从上向下放入至通孔中，并将所述第二稽爪卡持所述中央钻石；

s200：将所述周边钻石推进所述内凹部内，并将所述第一稽爪卡持所述周边钻石，所述第二稽爪支撑所述中央钻石和周边钻石。

相较于现有技术，本发明所提供的花式钻石镶嵌装置、基座及镶嵌方法，由于采用多个第二稽爪卡持中央钻石，所述第一稽爪卡持所述周边钻石，第三稽爪支撑所述中央钻石和周边钻石，使中央钻石高于并参与压靠周边钻石，充分展现了中央钻石的光彩，整体组合钻石的光彩效果更佳，更接近于一颗大钻石。

附图说明

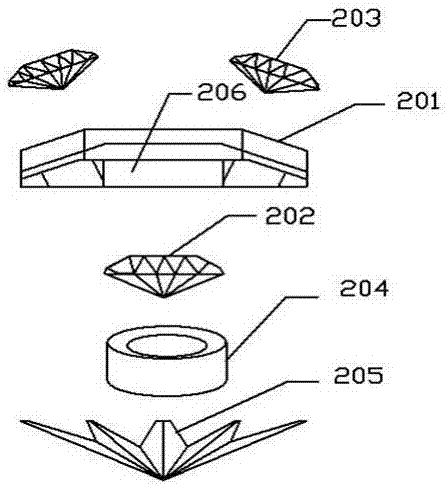

图1和图2为现有技术多围一钻石镶嵌装置示意图。

图3为本发明提供的一种花式钻石镶嵌装置的分解图。

图4为本发明提供的一种花式钻石镶嵌装置的分解图。

图5为本发明提供的一种花式钻石镶嵌基座正面视图。

图6为本发明较佳实施例的自摆式首饰装置示意图。

图7为本发明提供的一种花式钻石镶嵌基座背面视图。

图8为本发明提供的一种花式钻石镶嵌装置的主视图。

图9为本发明提供的一种花式钻石镶嵌装置的侧视图。

图10为本发明提供的一种花式钻石镶嵌装置的立体图。

图11为本发明另一较佳实施例的示意图的立体图。

图12为本发明另一较佳实施例的戒指示意图。

图13为本发明提供的一种花式钻石镶嵌方法流程图。

具体实施方式

为使本发明的目的、技术方案及效果更加清楚、明确，以下参照附图并举实施例对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

图3和图4为花式钻石镶嵌基座不同角度分解图，如图3和图4所示，花式钻石镶嵌装置包括一基座300。所述基座300采用圆盘的外形，同时参照图5和图7，在所述基座300中央设置了一用于放置所述中央钻石100的通孔360，在所述基座300周边，且在所述通孔360四周设置有若干个用于放置周边钻石300的内凹部320，所述内凹部320环形围绕所述通孔360周边分布设置，请参见图8，如此设置能够放入钻石后，使多个所述周边钻石200环形围绕所述中央钻石100。进一步，可以在每个内凹部320上设有透光孔，用于提高周边钻石200的透光性，使周边钻石更为闪耀。

在基座300周边设置若干个第一稽爪330，第一稽爪330可为三角形顶面，三角形顶面设置的所述第一稽爪330，其一底边直接连接于所述基座300周边，另一与所述底边相对的顶角朝向两个所述内凹部320之间，即在两个周边钻石200之间。所述第一稽爪用于卡持周边钻石200，避免所述周边钻石200脱落。

当然更好的对周边钻石200的固定方式中，在两两所述内凹部320之间还可间隔设置第二稽爪340和第三稽爪350，所述第二稽爪340可为三角形柱，其顶面也是三角形，三角形的底侧边对向通孔360，与底边相对的一顶角朝向所述第一稽爪330，第二稽爪340主要用于卡持所述中央钻石100，当然也可以辅助用来顶持所述周边钻石200。由于本发明中，所述中央钻石100是高出所述周边钻石200的固定方式，所述周边钻石200顶冠边沿与所述第二稽爪的抵靠位置要低于所述中央钻石类似位置的抵靠位置。具有三角形柱形的第一稽爪330通过卡持所述中央钻石100,使所述中央钻石100可以压靠所述周边钻石200边缘，从而起到进一步固定周边钻石的作用。所述第三稽爪350是用来进一步加强对中央钻石100的固定，可以与所述第二稽爪340间隔设置在两个周边钻石之间。三种稽爪在加工镶嵌钻石的过程中，因为是金属，具有良好的延展性，因此，在将钻石镶嵌入稽爪之间时，稽爪本身可以产生变形，形成卡扣中央钻石和周边钻石的凹槽。

所述第三稽爪350为矩形，放置于通孔360周围和所述内凹部320之间，可以与所述第二稽爪340相间隔设置，用于支撑中央钻石100和周边钻石200。由于中央钻石100直接压靠周边钻石200，可能导致中央钻石和周边钻石之间的磨损和安装之间碰撞，从而损坏钻石，所以第三稽爪350在支撑中央钻石100和周边钻石200时，可以设置成不高于周边钻石的顶冠位置，从而在中央钻石100和周边钻石200之间形成抵靠弹性，避免中央钻石100压靠周边钻石200过重压力导致钻石之间的磨损或压靠面积过大影响钻石的光彩效果。

本发明可以将中央钻石100在中央高出周边钻石固定设置，从而在整体上更能借用中央钻石的光彩效果，比现有技术中的中央钻石在下方的设置方式更能突出显示中央钻石的美感，同时中央钻石在固定时考虑使用了更多的稽爪，从高低不同的上下两侧方向实现对中央钻石的固定，同时，中央钻石压靠周边钻石，实现了对周边钻石的镶嵌固定。

在具体操作中，可设置通孔360略低于周边的所述内凹部320，以及，设置所述通孔360的孔径较大，这样可以避免中央钻石100过于突出，使中央钻石100被装配后位置较低；又有第二稽爪340卡持和第三稽爪350支撑能够保证中央不会凹陷，可调试所述通孔360和第三稽爪350高度，使中央钻石100与周边钻石配合到适当角度，如图8至图10为基座装配钻石后的花式钻石镶嵌装置所示，本发明从侧面看出中央钻石100高于周边钻石200，周边钻石200的顶面略向外倾斜设置，围绕所述中央钻石100，这样从整体上来看更像一颗大钻石，周边钻石和中央钻石的组合连同稽爪，尤其是可以利用中央钻石的最大展示效果。第三稽爪材质为金属，具有一定伸展性，所以安装钻石时有一定弹性支撑作用，便于安装，当安装完毕时，又能够很好的起到支撑中央钻石100和周边钻石200作用，避免钻石之间的磨损。

所述基座300两侧设置可设有连接轴310，用于连接自摆首饰装置中的环400，如图6所示，在基座300上对称设置两个连接轴310。所述连接轴310可按照自摆式首饰装置装配所需角度位置要求设置，换言之，所述连接轴可根据自摆式首饰装置需要晃动的角度要求进行设计，在这里不做赘述。

在另一较佳实例中，如图11所示，所述基座无连接轴，如图12所示，可直接镶嵌为戒指或项链吊坠，由于所述第一稽爪330、第二稽爪340和第三稽爪350的设置，中央钻石100无需通过中央托件从下向上放置在通孔360中，即可固定住中央钻石100和周边钻石200，由于所以花式钻石镶嵌装置也无需用莲花状底托遮住中央托件，由于基座底部无其他东西遮挡，光线可以直接通过通孔或内凹部320的透光孔射入中央钻石100和周边钻石200，从而整个花钻钻石的透光性更加好，钻石更加闪耀。也可以根据在设计的需要加上莲花状底托，使所述基座底部成锥形，这样从侧面看上去花式钻石镶嵌装置更像一整个钻石，较佳的，在莲花状底托设置若干透光孔，用于增加钻石透光性，看上去钻石光效更好。

本发明还提供一种花式钻石镶嵌装置的基座。如图5和图7所示的所示基座300的正面视图和背面视图。所述基座中心设置一通孔360，所述通孔360用于放置所述中央钻石100；所述基座周边设置若干个内凹部320，所述内凹部320环绕通孔360设置，用于放置所述周边钻石200；所述内凹部设有透光孔，用于使周边钻石更为闪耀。

在所述基座300周边设置多个第一稽爪330，所述第一稽爪330位于两个所述内凹部之间，所述第一稽爪用于固定所述周边钻石。在所述通孔周边设置多个第二稽爪340，所述第二稽爪位于两个所述内凹部320之间，用于固定所述中央钻石100。在所述通孔周围设置多个第三稽爪350，所述第三稽爪350用于支撑所述中央钻石100和周边钻石200，所述第三稽爪350和第二稽爪340可间隔设置。

所述基座300两边还可以设置有两个连接轴，用于连接自摆式首饰装置，再另一较佳实例中，所述基座300两边可不设连接轴，直接用于戒指或其他首饰上。

所述基座300的技术方案和技术效果已在花式钻石镶嵌装置中详述，具体内容不再这里累述。

如图13所示，本发明还提供一种花式钻石镶嵌装置的镶嵌方法：

s100：将所述中央钻石300从上向下放入至通孔中，并将所述第二稽爪350卡持所述中央钻石。

s200：将所述周边钻石推进所述内凹部内，并将所述第一稽爪330卡持所述周边钻石，所述第二稽爪340支撑所述中央钻石100和周边钻石200。

所述镶嵌方法操作十分方便和简洁，具体技术方案和技术效果已在花式钻石镶嵌装置中详述，具体内容不再这里累述。

相较于现有技术，本发明所提供的花式钻石镶嵌装置、基座及镶嵌方法，由于采用多个第二稽爪卡持中央钻石，同时所述第一稽爪和第三稽爪卡持所述周边钻石，中央钻石高于并参与压靠周边钻石，充分展现了中央钻石的光彩，整体组合钻石的光彩效果更佳，更接近于一颗大钻石。

可以理解的是，对本领域普通技术人员来说，可以根据本发明的技术方案及其发明构思加以等同替换或改变，而所有这些改变或替换都应属于本发明所附的权利要求的保护范围。
