一种预防乳腺癌的内衣的制作方法

本发明涉及内衣技术领域，尤其涉及一种预防乳腺癌的内衣。

背景技术：

乳腺癌是女性最常见的恶性肿瘤之一，据资料统计，发病率占全身各种恶性肿瘤的7-10%，在妇女仅次于子宫癌，它的发病常与遗传有关，以及40—60岁之间，绝经期前后的妇女发病率较高，仅约1-2%的乳腺患者是男性。通常发生在乳房腺上皮组织的恶性肿瘤。是一种严重影响妇女身心健康甚至危及生命的最常见的恶性肿瘤之一。

乳腺癌的病因尚未完全清楚，研究发现乳腺癌的发病存在一定的规律性，具有乳腺癌高危因素的女性容易患乳腺癌。所谓高危因素是指与乳腺癌发病有关的各种危险因素，而大多数乳腺癌患者都具有的危险因素就称为乳腺癌的高危因素。乳腺癌的早期发现、早期诊断，是提高疗效的关键。

而现有的内衣多数结构简单，使用性能较为单一，长时间穿戴会增加胸部的负担，增加乳腺疾病的发生率。

因此已有的申请号为201120019999.6公开了一种能预防乳腺癌的健康文胸，通过设置柔软的硅胶对文胸的钢圈进行包裹，降低钢圈对胸部的强制勒压，平衡乳房受力，增进血液循环的问题，进而防止乳腺增生和癌变，但是这种预防乳腺癌的效果甚微，尤其是在文胸反复清洗后，钢圈容易变形，反而会增加乳房的负担，使用上存在一定的局限性，因此，我们提出了一种预防乳腺癌的内衣用于解决上述问题。

技术实现要素：

基于背景技术存在的现有的内衣多数结构简单，使用性能较为单一，长时间穿戴会增加胸部的负担的技术问题，本发明提出了一种预防乳腺癌的内衣。

本发明提出的一种预防乳腺癌的内衣，包括里衣和外衣，所述外衣包裹于里衣的外侧，里衣和外衣之间设有间隔，里衣和外衣之间缝制有按扣，里衣的两侧中间位置均开设有圆孔，里衣远离外衣的一侧设有棉布，其中棉布覆盖圆孔，且棉布与里衣之间缝制有魔术贴；

所述里衣和外衣之间还设有按摩机构，其中按摩机构包括转动盘、固定座和卡板，转动盘、固定座和卡板依次连接，固定座位于圆孔内，固定座外套设有固定绳，且固定绳的一端缝制于外衣靠近里衣的一侧，固定座还为中空结构，固定座靠近外衣的一侧内壁上安装有旋转电机，旋转电机的输出轴上连接有水平设置的转动杆的一端，转动杆的另一端固定连接有转动板，且转动板与转动盘固定连接；

所述转动盘的周边固定设置有多个支撑杆，支撑杆为中空结构，支撑杆的两侧均开设有多个直线排列的调节孔，支撑杆远离转动盘的一侧均设有调节杆，调节杆与支撑杆位于同一直线上，调节杆的一端安装有弧形按摩块，调节杆的另一端延伸至支撑杆内，且调节杆靠近支撑杆的两侧均开设有放置槽，放置槽相靠近的一侧内壁上固定连接有弹簧的一端，弹簧的另一端连接有定位块，且定位块的一部分通过调节孔延伸至支撑杆的外侧。

优选地，所述里衣为一体式穿戴结构，外衣的两侧均设有后比，且两个后比通过钩圈连接。

优选地，所述魔术贴包括魔术贴刺毛面和魔术贴圆毛面，其中魔术贴刺毛面缝制于棉布的周边，魔术贴圆毛面缝制于圆孔的周边。

优选地，所述支撑杆和调节杆均为倾斜式结构，其中多个支撑杆和调节杆相远离的一端均构成圆形结构，且调节杆构成的圆形直径大于支撑杆构成的圆形直径。

优选地，所述卡板靠近外衣的一侧为弧形结构，其中卡板位于里衣和外衣之间，且卡板和转动盘的宽度均大于固定座的宽度。

优选地，所述固定绳由弹性圆圈和弹性长绳构成，其中弹性圆圈套设于固定座外，弹性长绳的数量为四个，弹性长绳的一端与弹性圆圈固定连接，弹性长绳的另一端缝制于外衣上。

优选地，所述定位块为倒t字形结构，放置槽远离调节杆的两侧内壁上均设有挡块，其中定位块的水平块体一端依次通过挡块之间的间隙和调节孔延伸至支撑杆的外侧，定位块的竖直块体宽度大于两个挡块之间的间隙宽度，且定位块分别与调节孔、放置槽的内壁和挡块滑动连接。

优选地，所述支撑杆内还滑动连接有限位板，且限位板与调节杆螺纹连接。

优选地，所述转动盘的内部还嵌装有微型振动器，固定座内还设有蓄电池，且蓄电池通过导线分别与旋转电机和微型振动器连接。

优选地，所述里衣远离外衣的两侧底部均设有多个半圆形凸起块。

与现有技术相比，本发明的有益效果是：

1、通过里衣和外衣分体式的设计，利用按扣进行拼接，安装方便，拆卸自如，有利于使用者在空闲时利用按摩机构进行辅助按摩，在正常穿戴时只穿戴里衣，充分发挥该内衣的功效，同时方便清洗；

2、通过将固定绳套设于固定座外，对按摩机构进行位置固定，方便使用者在按摩使用时保证按摩机构平稳运行，均匀按揉使用者的胸部，同时安装方便快速，有效提高该内衣的使用质量；

3、通过旋转电机驱动转动杆和转动板转动，进而带动转动盘和支撑杆部分转动，方便弧形按摩块多角度按揉使用者的胸部，促进血液循环，实现预防乳腺癌的目的；

4、通过按压定位块至支撑杆内，带动调节杆于支撑杆内来回伸缩，进而方便调节支撑杆和调节杆的总长度，满足对使用者胸部前部不同位置的按摩。

本发明设计合理，使用方便，实现两种选择的使用，一方面方便多角度按揉使用者的胸部，促进血液循环，预防乳腺癌，实现健康穿戴内衣的目的，另一方面安装和拆卸自如，方便清洗，有效提高该内衣的使用质量。

附图说明

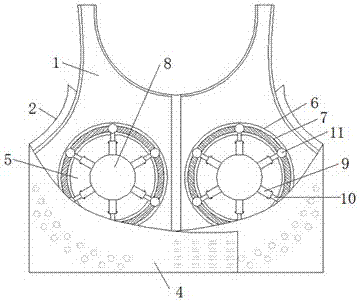

图1为本发明提出的一种预防乳腺癌的内衣的主视结构示意图；

图2为本发明提出的一种预防乳腺癌的内衣的背视结构示意图；

图3为本发明提出的一种预防乳腺癌的内衣的按摩机构结构示意图；

图4为本发明提出的一种预防乳腺癌的内衣的部分细节结构示意图。

图中：1里衣、2外衣、3按扣、4后比、5圆孔、6棉布、7魔术贴、8转动盘、9支撑杆、10调节杆、11弧形按摩块、12固定座、13固定绳、14卡板、15旋转电机、16转动杆、17转动板、18定位块、19调节孔、20放置槽、21弹簧、22限位板。

具体实施方式

下面结合具体实施例对本发明作进一步解说。

实施例

参照图1-4，一种预防乳腺癌的内衣，包括里衣1和外衣2，外衣2包裹于里衣1的外侧，里衣1和外衣2之间设有间隔，里衣1和外衣2之间缝制有按扣3，里衣1的两侧中间位置均开设有圆孔5，里衣1远离外衣2的一侧设有棉布6，其中棉布6覆盖圆孔5，且棉布6与里衣1之间缝制有魔术贴7；

里衣1和外衣2之间还设有按摩机构，其中按摩机构包括转动盘8、固定座12和卡板14，转动盘8、固定座12和卡板14依次连接，固定座12位于圆孔5内，固定座12外套设有固定绳13，且固定绳13的一端缝制于外衣2靠近里衣1的一侧，固定座12还为中空结构，固定座12靠近外衣2的一侧内壁上安装有旋转电机15，旋转电机15的输出轴上连接有水平设置的转动杆16的一端，转动杆16的另一端固定连接有转动板17，且转动板17与转动盘8固定连接；

转动盘8的周边固定设置有多个支撑杆9，支撑杆9为中空结构，支撑杆9的两侧均开设有多个直线排列的调节孔19，支撑杆9远离转动盘8的一侧均设有调节杆10，调节杆10与支撑杆9位于同一直线上，调节杆10的一端安装有弧形按摩块11，调节杆10的另一端延伸至支撑杆9内，且调节杆10靠近支撑杆9的两侧均开设有放置槽20，放置槽20相靠近的一侧内壁上固定连接有弹簧21的一端，弹簧21的另一端连接有定位块18，且定位块18的一部分通过调节孔19延伸至支撑杆9的外侧。

本实施例中，里衣1为一体式穿戴结构，外衣2的两侧均设有后比4，且两个后比4通过钩圈连接，魔术贴7包括魔术贴刺毛面和魔术贴圆毛面，其中魔术贴刺毛面缝制于棉布6的周边，魔术贴圆毛面缝制于圆孔5的周边，支撑杆9和调节杆10均为倾斜式结构，其中多个支撑杆9和调节杆10相远离的一端均构成圆形结构，且调节杆10构成的圆形直径大于支撑杆9构成的圆形直径，卡板14靠近外衣2的一侧为弧形结构，其中卡板14位于里衣1和外衣2之间，且卡板14和转动盘8的宽度均大于固定座12的宽度，固定绳13由弹性圆圈和弹性长绳构成，其中弹性圆圈套设于固定座12外，弹性长绳的数量为四个，弹性长绳的一端与弹性圆圈固定连接，弹性长绳的另一端缝制于外衣2上，定位块18为倒t字形结构，放置槽20远离调节杆10的两侧内壁上均设有挡块，其中定位块18的水平块体一端依次通过挡块之间的间隙和调节孔19延伸至支撑杆9的外侧，定位块18的竖直块体宽度大于两个挡块之间的间隙宽度，且定位块18分别与调节孔19、放置槽20的内壁和挡块滑动连接，支撑杆9内还滑动连接有限位板22，且限位板22与调节杆10螺纹连接，转动盘8的内部还嵌装有微型振动器，固定座12内还设有蓄电池，且蓄电池通过导线分别与旋转电机15和微型振动器连接，里衣1远离外衣2的两侧底部均设有多个半圆形凸起块。

本实施例中，使用时，需要按摩的情况下，将里衣1和外衣2利用按扣3进行固定连接；再将外衣2上的固定绳13套设于固定座12外，用于固定按摩机构，然后将魔术贴7的圆毛面个刺毛面分开，打开棉布6，使得转动盘8部分从圆孔5处延伸至里衣1贴合皮肤的一侧；最后将外衣2两侧的后比4钩接上，打开旋转电机15的开关，旋转电机15驱动转动杆16和转动板17转动，进而带动转动盘8和支撑杆9部分转动，享受弧形按摩块11多方位的按揉，促进血液循环，实现预防乳腺癌的目的；同时，每次使用时可以调节弧形按摩块11的位置，通过按压定位块18，使得定位块18在弹簧21的弹性作用下按进支撑杆9内，上下拉动调节杆10，使得调节杆10于支撑杆9内来回伸缩，进而方便调节支撑杆9和调节杆10的总长度，直至适合的位置后松开定位块18，使得定位块18在弹簧21的弹性作用下从调节孔19处伸出来，进行位置固定，方便弧形按摩块11对胸部的前后不同位置进行按摩，防止乳腺增生和癌变。

在正常使用时，松开固定座12的固定绳13，将按摩机构取下，然后利用魔术贴7将棉布6贴合在里衣1上，覆盖圆孔5，方便正常穿戴和穿戴后的清洗，充分发挥该内衣的功效，有效提高该内衣的使用质量。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
