一种用于空调衣的制冷装置的制作方法

本发明涉及一种用于空调衣的制冷装置。

背景技术：

空调衣，又称防热服可确保使用者在恶劣的温度区域内舒适的工作，是在服装中通入均匀分布的冷气，使使用者的上身处于舒适的温度，能够在热的环境中为使用者提供连续的冷却，穿上空调衣允许全方位移动，制冷装置是空调衣实现制冷的主要构造，目前市面上的空调衣制冷装置结构复杂，成本需求较高，使用不方便等不易于推广。

技术实现要素：

发明目的：本发明的目的是为了解决现有技术中的不足，提供一种能够消暑降温，且结构简单，成本低、使用方便，便于推广的用于空调衣的制冷装置。

技术方案：本发明所述的一种用于空调衣的制冷装置，包括吹风装置、蓄冷装置、低温物质、移动电源，吹风装置连接有蓄冷装置，蓄冷装置内装有低温物质，吹风装置连接有移动电源。

进一步的，吹风装置包括一体成型的顶部连接件、鼓风机、电机，顶部连接件与蓄冷装置顶部活动连接，顶部连接件上开有进气口，吹风装置与蓄冷装置通过进气口相互连通，吹风装置上设有出风口。

进一步的，吹风装置的出风口端设有风口调节构件，风口调节构件由百叶板、夹板、调节杆构成，多个百叶板内侧均设有夹板，且夹板为l型，多个夹板末端通过转轴连接有调节杆，调节杆两端均贯穿于吹风装置的外壳。

进一步的，蓄冷装置顶端设有盖子，且盖子为可拆卸的。

进一步的，移动电源上设有显示屏，且显示屏一侧设有两个风速调节按钮。

进一步的，低温物质为干冰或液氮或液氧中任意一种。

进一步的，蓄冷装置外套有保温袋。

本发明与现有技术相比具有以下优点：

本发明提供一种能够消暑降温，且结构简单，成本低、使用方便，便于推广的用于空调衣的制冷装置；本发明中吹风装置与蓄冷装置相连接时，将蓄冷装置中的冷气输送至出风口处，用于空调衣使穿戴者身上处于舒适的温度；本发明中风口调节构件通过对调节杆的上下拉动，带动夹板运动，实现调整多个百叶板之间的间隙，对吹风装置处的出风口大小进行调节；本发明中移动电源为吹风装置提供电力，且风速调节按钮对吹风装置的风速进行调节，同时显示屏对风速的大小进行显示；本发明中低温物质为干冰，干冰的性价比高，可降低成本的支出。

附图说明

图1为本发明的结构示意图。

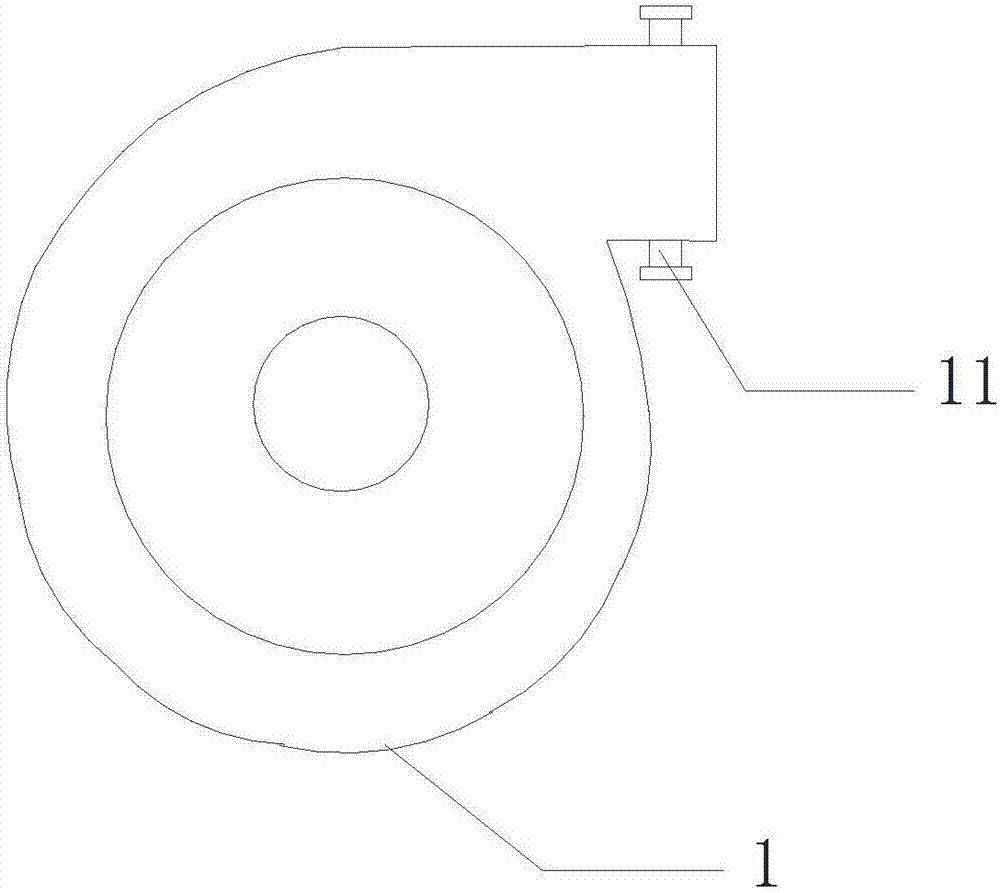

图2为本发明吹风装置的俯视图。

图3为本发明吹风装置的侧视图。

图4为本发明盖子的结构示意图。

图5为本发明风口调节构件的结构示意图。

图中标号：1-吹风装置、2-蓄冷装置、3-低温物质、4-移动电源、5-顶部连接件、6-鼓风机、7-电机、8-风口调节构件、9-百叶板、10-夹板、11-调节杆、12-盖子、13-显示屏、14-风速调节按钮

具体实施方式

为了加深本发明的理解，下面我们将结合附图对本发明作进一步详述，该实施例仅用于解释本发明，并不构成对本发明保护范围的限定。

如图1-5所示一种用于空调衣的制冷装置，包括吹风装置1、蓄冷装置2、低温物质3、移动电源4，所述吹风装置1连接有蓄冷装置2，所述蓄冷装置2内装有低温物质3，所述蓄冷装置2外套有保温袋，所述吹风装置1连接有移动电源4。

所述吹风装置1包括一体成型的顶部连接件5、鼓风机6、电机7，所述顶部连接件5与蓄冷装置2顶部活动连接，所述顶部连接件5上开有进气口，所述吹风装置1与蓄冷装置2通过进气口相互连通，所述吹风装置1上设有出风口。

所述吹风装置1的出风口端设有风口调节构件8，所述风口调节构件8由百叶板9、夹板10、调节杆11构成，多个所述百叶板9内侧均设有夹板10，且所述夹板10为l型，多个所述夹板10末端通过转轴连接有调节杆11，所述调节杆11两端均贯穿于吹风装置1的外壳。

所述蓄冷装置2顶端设有盖子12，且所述盖子12为可拆卸的。

所述移动电源4上设有显示屏13，且所述显示屏13一侧设有两个风速调节按钮14。

所述低温物质3为干冰或液氮或液氧中任意一种。

本发明提供一种能够消暑降温，且结构简单，成本低、使用方便，便于推广的用于空调衣的制冷装置；本发明中吹风装置1与蓄冷装置2相连接时，将蓄冷装置2中的冷气输送至出风口处，用于空调衣使穿戴者身上处于舒适的温度；本发明中风口调节构件8通过对调节杆11的上下拉动，带动夹板10运动，实现调整多个百叶板9之间的间隙，对吹风装置1处的出风口大小进行调节；本发明中移动电源4为吹风装置1提供电力，且风速调节按钮14对吹风装置1的风速进行调节，同时显示屏13对风速的大小进行显示；本发明中低温物质3为干冰，干冰的性价比高，可降低成本的支出。

工作原理：使用本发明时，先将蓄冷装置2上的盖子12拿掉后，将顶部连接件5与蓄冷装置2的瓶口端相连接，吹风装置3将出风口端与空调衣相连接，同时移动电源5为吹风装置1的运作提供动力。

上述具体实施方式，仅为说明本发明的技术构思和结构特征，目的在于让熟悉此项技术的相关人士能够据以实施，但以上内容并不限制本发明的保护范围，凡是依据本发明的精神实质所作的任何等效变化或修饰，均应落入本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种用于空调衣的制冷装置，包括吹风装置、蓄冷装置、低温物质、移动电源，吹风装置连接有蓄冷装置，蓄冷装置内装有低温物质，吹风装置连接有移动电源，本发明提供一种可在高温下使用，能够消暑降温，且结构简单，成本低、使用方便，便于推广的用于空调衣的制冷装置。

技术研发人员：王彦;王金灿;薛志华
受保护的技术使用者：南通市通州区平潮金灿空调衣有限公司
技术研发日：2017.07.07
技术公布日：2017.09.15
