遮阳伞的上铰接盘结构的制作方法

本实用新型涉及一种遮阳伞的上铰接盘结构。

背景技术：

遮阳伞由多个零部件组成可以收拢和张开，其中的一个重要零部件为上铰接盘，现有技术中，设计一个结构合理、成本低、性能价格比高的上铰接盘并不容易。

技术实现要素：

本实用新型根据以上不足，提供了一种遮阳伞的上铰接盘结构。

本实用新型的技术方案是：

一种遮阳伞的上铰接盘结构，包括：遮阳伞本体，遮阳伞本体设置有上铰接盘，其特征是，上铰接盘包括：

套圈，用于插入伞中杆，销子能插入套圈和伞中杆；

隔瓣，设置有多个，与套圈连体，相邻两个隔瓣之间设置有空位，该空位能用于插入并铰接伞面杆；

铰接块，连体套圈和其中的一个隔瓣；

铰接关节，一端与上支撑主杆固定，另一端与铰接块铰接。

所述铰接关节一端设置有圆环，圆环套在所述上支撑主杆端头，铰接关节的另一端设置有卡槽，所述铰接块插入该卡槽通过螺钉或销子铰接。

所述遮阳伞展开时，所述的一个隔瓣能触及所述铰接关节的圆环。

与所述铰接块连接的隔瓣，其圆弧面积比其它位置的隔瓣大。

所述伞中杆插入下铰接盘的通孔，下铰接盘能沿着伞中杆上下移动，多根上支撑杆中的一根，其一端与下铰接盘铰接，其另一端与上支撑主杆铰接，其它上支撑杆中的一端与伞面杆联接，另一端与下铰接盘铰接，所述上支撑主杆的中部与吊杆的一端铰接，吊杆的另一端与立杆的顶部铰接，上支撑主杆的下端与滑动控制块铰接，滑动控制块套在立杆外，能沿着立杆上下移动，滑动控制块上设置有拉绳卷绕器，拉绳穿过上支撑主杆内的通孔、上铰接盘、伞中杆孔固定下铰接盘，通过拉绳卷绕器能控制遮阳伞张开或收拢装置。

需要说明的是，本实用新型除上铰接盘结构外，均为现有技术。

本实用新型具有结构简单、成本低、安装方便、性能价格比高的有益效果。

附图说明

图1为本实用新型的整体结构示意图，局部为爆炸图。

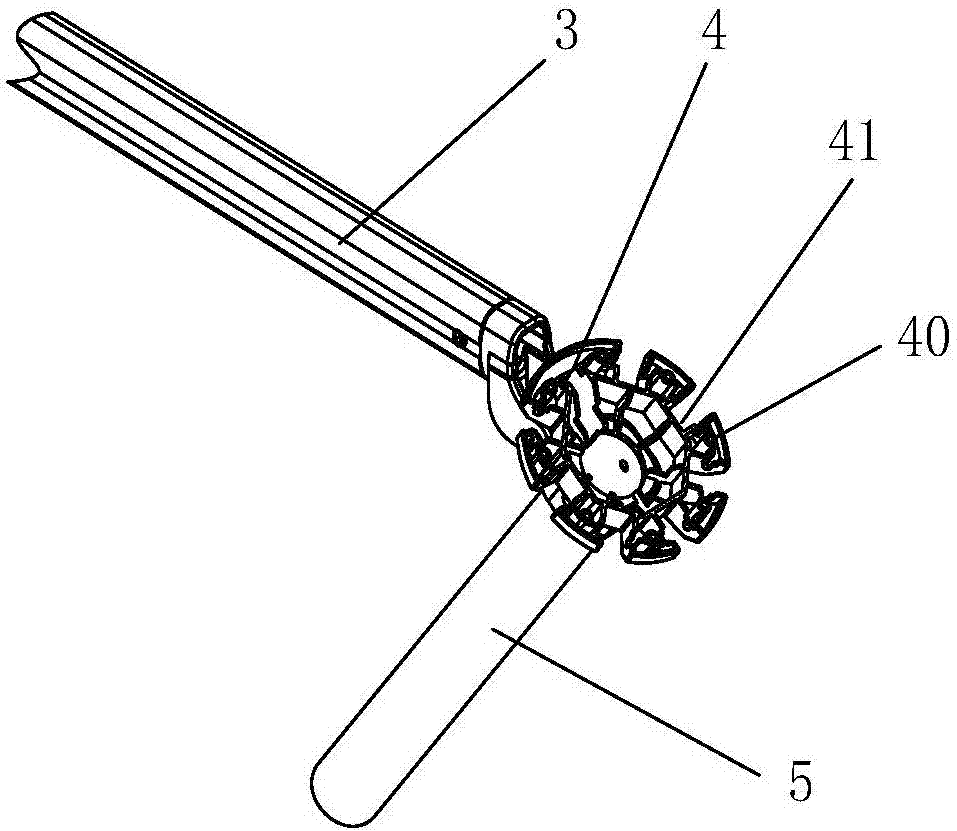

图2、图3、图4为本实用新型上铰接盘不同角度的结构示意图。

具体实施方式

现结合附图对本实用新型作进一步的说明：

如图所示，一种遮阳伞的上铰接盘结构，包括：遮阳伞本体，遮阳伞本体设置有上铰接盘4，上铰接盘4包括：

套圈44，用于插入伞中杆5，销子43能插入套圈44和伞中杆5；

隔瓣45，设置有多个，与套圈44连体，相邻两个隔瓣45之间设置有空位41，该空位41能用于插入并铰接伞面杆7，隔瓣45上设置有铰接固定孔40，伞面杆7铰接时可以利用该铰接固定孔40；

铰接块42，连体套圈44和其中的一个隔瓣45；

铰接关节31，一端与上支撑主杆3固定，另一端与铰接块42铰接。

铰接关节31一端设置有圆环，圆环套在上支撑主杆3端头，铰接关节31的另一端设置有卡槽，铰接块42插入该卡槽通过螺钉或销子铰接。

遮阳伞展开时，一个隔瓣45能触及铰接关节31的圆环。

与铰接块42连接的隔瓣45，其圆弧面积比其它位置的隔瓣45大。

伞中杆5插入下铰接盘9的通孔，下铰接盘9能沿着伞中杆5上下移动，多根上支撑杆6中的一根，其一端与下铰接盘9铰接，其另一端与上支撑主杆3铰接，其它上支撑杆6中的一端与伞面杆7联接，另一端与下铰接盘9铰接，上支撑主杆3的中部与吊杆2的一端铰接，吊杆2的另一端与立杆的顶部铰接，上支撑主杆3的下端与滑动控制块8铰接，滑动控制块8套在立杆1外，能沿着立杆1上下移动，滑动控制块8上设置有拉绳卷绕器，拉绳穿过上支撑主杆3内的通孔、上铰接盘4、伞中杆5孔固定下铰接盘9，通过拉绳卷绕器能控制遮阳伞张开或收拢装置。
