一种具有远红外的衣服的制作方法

本实用新型涉及服装技术领域，具体涉及一种具有远红外的衣服。

背景技术：

随着科技的进步和生活水平的提高，人们对衣服的要求也越来越高，衣服种类也越来越多。传统衣服的基本功能是保暖防寒和遮羞护身。在工作生活节奏加快的今天，人们缺少运动并长时间久坐，腰部和肩部容易感觉劳累。目前市场上，还没有能有效缓解肩部和腰部的劳累状态的衣服。同时现有冬季的衣服为了保暖，普遍较为厚重，造成一定束缚，不能轻松出门。

技术实现要素：

为了克服背景技术的不足，本实用新型提供一种具有远红外的衣服，主要解决了现有衣服不能缓解肩部和腰部劳累以及较为厚重的问题，该具有远红外的衣服的结构简单合理，通过在肩部、背部和腹部上分别发热片I、发热片II和发热片III，由于发热片I、发热片II和发热片III内设置有远红外碳纤维发热丝编织而成的发热网，产生远红外线缓解劳累度，同时产生的热量为人体供热，使衣服变得温暖舒适且轻薄，大大提高了衣服的整体性能，实用简单，安全可靠，易于推广。

本实用新型所采用的技术方案是：一种具有远红外的衣服，其包括有衣服本体和发热装置，所述衣服本体上设置有发热装置，发热装置包括有发热片I、发热片II和发热片III，发热片I、发热片II和发热片III分别设置于衣服本体的肩部、背部和腹部，发热片I、发热片II和发热片III均为三层式结构设置，三层式结构包括有上层、中层和下层，中层设置有远红外碳纤维发热丝编织而成的发热网；所述衣服本体的左右两侧分别设置有电源接口和控制装置，控制装置设置有指示灯、控制按钮和控制电路，控制电路内设置有STM32L476型单片机；所述衣服本体的面料由外到内依次设置有防水透气层、防风层、抑菌层、防静电层和保暖层，抑菌层、防静电层和保暖层分别设置有椰炭纤维、银纤维和天然棉纤维；所述衣服本体上端设置有与其固定连接的衣领，衣领内外两侧分别设置有与控制装置电气连接的温度传感器；所述电源接口和控制装置外均设置有一连接片，连接片的一端固定连接所述衣服本体，另一端可拆卸式连接衣服本体，电源接口设置为USB接口，电源接口外接有移动电源。

本实用新型的有益效果是：由于采取上述技术方案，该具有远红外的衣服的结构简单合理，通过在肩部、背部和腹部上分别发热片I、发热片II和发热片III，由于发热片I、发热片II和发热片III内设置有远红外碳纤维发热丝编织而成的发热网，产生远红外线缓解劳累度，同时产生的热量为人体供热，使衣服变得温暖舒适且轻薄，大大提高了衣服的整体性能，实用简单，安全可靠，易于推广。

附图说明

图1为本实用新型的主视图。

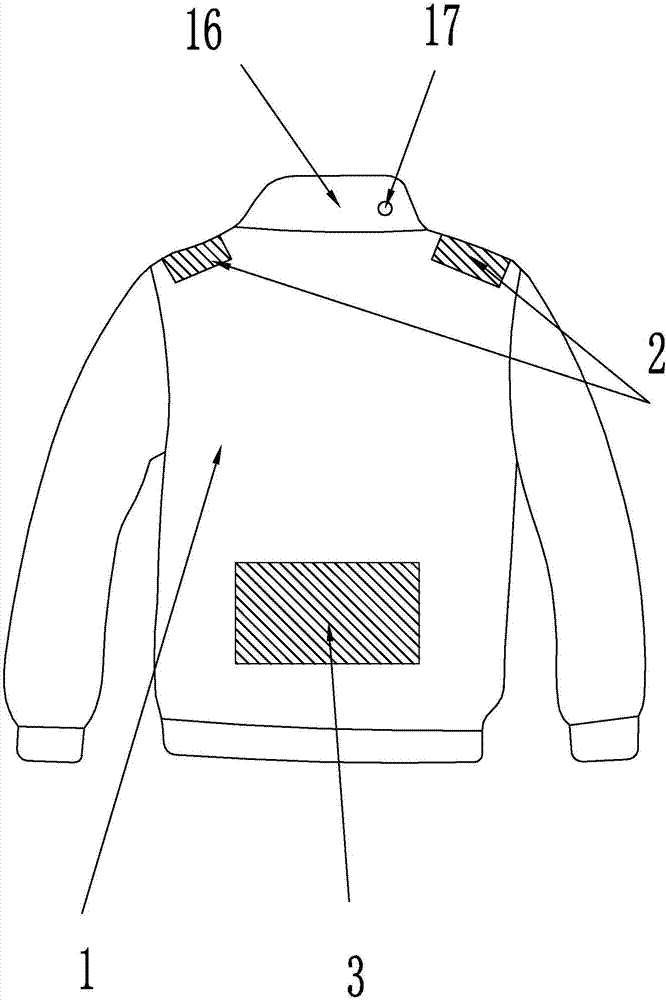

图2为本实用新型的后视图。

图3为本实用新型中发热装置的示意图。

图4为本实用新型中面料的示意图。

图中1、衣服本体；2、发热片I；3、发热片II；4、发热片III；5、上层；6、中层；7、下层；8、电源接口；9、指示灯；10、控制按钮；11、防水透气层；12、防风层；13、抑菌层；14、防静电层；15、保暖层；16、衣领；17、温度传感器；18、连接片。

具体实施方式

下面结合附图对本实用新型实施例作进一步说明：

如图1到图4所示，一种具有远红外的衣服，其包括有衣服本体1和发热装置，所述衣服本体1上设置有发热装置，发热装置为柔性结构设置，发热装置包括有相互电气连接的发热片I 2、发热片II 3和发热片III 4，发热片I 2、发热片II 3和发热片III 4分别设置于衣服本体1的肩部、背部和腹部，发热片I 2、发热片II 3和发热片III 4均为三层式结构设置，三层式结构包括有上层5、中层6和下层7，中层6设置有远红外碳纤维发热丝编织而成的发热网，发热片I 2、发热片II 3和发热片III 4产生的远红外线能有效缓解肩部、背部和腹部的劳累，并对人体进行供热，使人体感到舒适温度。

所述衣服本体1的左右两侧分别设置有电源接口8和控制装置，控制装置设置有指示灯9、控制按钮10和控制电路，控制电路内设置有STM32L476型单片机，STM32L476型单片机具有低功耗高效率的特点能有效降低控制装置的能耗，控制装置电气连接发热装置和电源接口8。

所述衣服本体1的面料由外到内依次设置有通过复合方式相互连接的防水透气层11、防风层12、抑菌层13、防静电层14和保暖层15，抑菌层13、防静电层14和保暖层15分别设置有椰炭纤维、银纤维和天然棉纤维。

所述衣服本体1上端设置有与其固定连接的衣领16，衣领16内外两侧分别设置有与控制装置电气连接的温度传感器17，内外两个温度传感器17分别对人体自身温度和外界环境温度进行检测，便于控制装置进行控温。

所述电源接口8和控制装置外均设置有一连接片18，连接片18的一端固定连接所述衣服本体1，连接片18的另一端设置魔术贴可拆卸式连接衣服本体1，使用时揭开连接片对电源接口8和控制装置进行使用，不使用时进行隐藏提高美观性，电源接口8设置为USB接口，电源接口8外接有移动电源，USB接口便于连接移动电源。

该具有远红外的衣服的结构简单合理，通过在肩部、背部和腹部上分别发热片I 2、发热片II 3和发热片III 4，由于发热片I 2、发热片II 3和发热片III 4内设置有远红外碳纤维发热丝编织而成的发热网，产生远红外线缓解劳累度，同时产生的热量为人体供热，使衣服变得温暖舒适且轻薄，大大提高了衣服的整体性能，实用简单，安全可靠，易于推广。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此实用新型，任何运用本发明思想的改装，都将纳入本专利专利权保护范围内。
