一种药剂科用药物暂存装置的制作方法

本实用新型涉及一种医疗设备，具体是一种药剂科用药物暂存装置。

背景技术：

储藏箱作为一种用于食品、药品等物品的保鲜、保藏的电器已经深入百姓生活之中，已经成为广大居民家庭生活中不可缺少的家电用品。在医学中，常常需要对药物进行储存。尤其是在药剂科，在配药的过程中，会有药物剩下的药物，而余下的药物，不能放回原本存放药物的器具内，防止影响原有药物的药效，因此需要对其进行临时的储存，而现有的存储装置，可存放药物的种类较少，药物的存放时间短，且药物在存放过程中容易受到细菌的感染，影响药效。

技术实现要素：

本实用新型的目的在于提供一种药剂科用药物暂存装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种药剂科用药物暂存装置，包括储药箱；所述储药箱的横截面为长方形，由铝制合金制成，其内部左上角设有药物放置腔；所述药物放置腔的内部设有药物放置板；所述药物放置板的左端固定在储药箱的左侧内壁上，且在其上方设有多组药物放置槽；所述药物放置槽均匀布置在药物放置板上，且在药物放置槽的下方连接透气孔；所述透气孔设置在药物放置板的底部；药物放置腔的右侧连接隔板；所述隔板固定在储药箱的右侧内壁上，且在隔板的右侧连接进风口；所述进风口设有多个，并均匀布置在储药箱的右侧壁上；且进风口的左侧连接滤网；所述滤网的上端固定在储药箱内部的顶板上，其下端固定在隔板上；且在滤网的左侧设有吸水海绵；所述吸水海绵的左侧连接杀菌腔；所述杀菌腔的左侧连接安装架；所述安装架的顶部固定在储药箱的顶板上，且其下端分别连接隔板和药物放置板；且在安装架内部设有风扇；所述风扇安装在连接轴上；隔板的下方连接制冷腔；所述制冷腔的内部设有制冷机；所述制冷机设置在制冷腔的右下角，且其左侧连接输气管；所述输气管的左侧连接压缩机；所述压缩机上设有冷却回路管；所述冷却回路管呈S型环绕固定在制冷腔的内部。

作为本实用新型进一步的方案：所述药物放置腔的内部设有照明灯；所述照明灯安装在储药箱内部的顶板上。

作为本实用新型进一步的方案：所述杀菌腔的内部设有紫外线灯；所述紫外线灯设有两个，分别安装在储药箱的顶板上以及隔板上。

作为本实用新型进一步的方案：所述连接轴固定在安装架上。

作为本实用新型进一步的方案：所述药物放置腔的左侧连接柜门；所述柜门通过铰链接固定在储药箱上；且在柜门上设有门把手。

作为本实用新型再进一步的方案：所述储药箱右侧壁的外侧设有电源接口。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过药物放置板以及隔板将储药箱分别分隔成，药物放置腔和制冷腔，且在药品放置腔内部设置的药品放置板，为药物提供了放置空间；同时在药物放置腔的下方连接制冷箱，为储药箱提供制冷，便于药物保存；在储药箱上设有空气过滤装置，实现了对储药箱内部空气的过滤，防止药物被细菌感染，有利于药物的保存，结构新颖，药物存放时间久，实用性强。

附图说明

图1为药剂科用药物暂存装置的结构示意图。

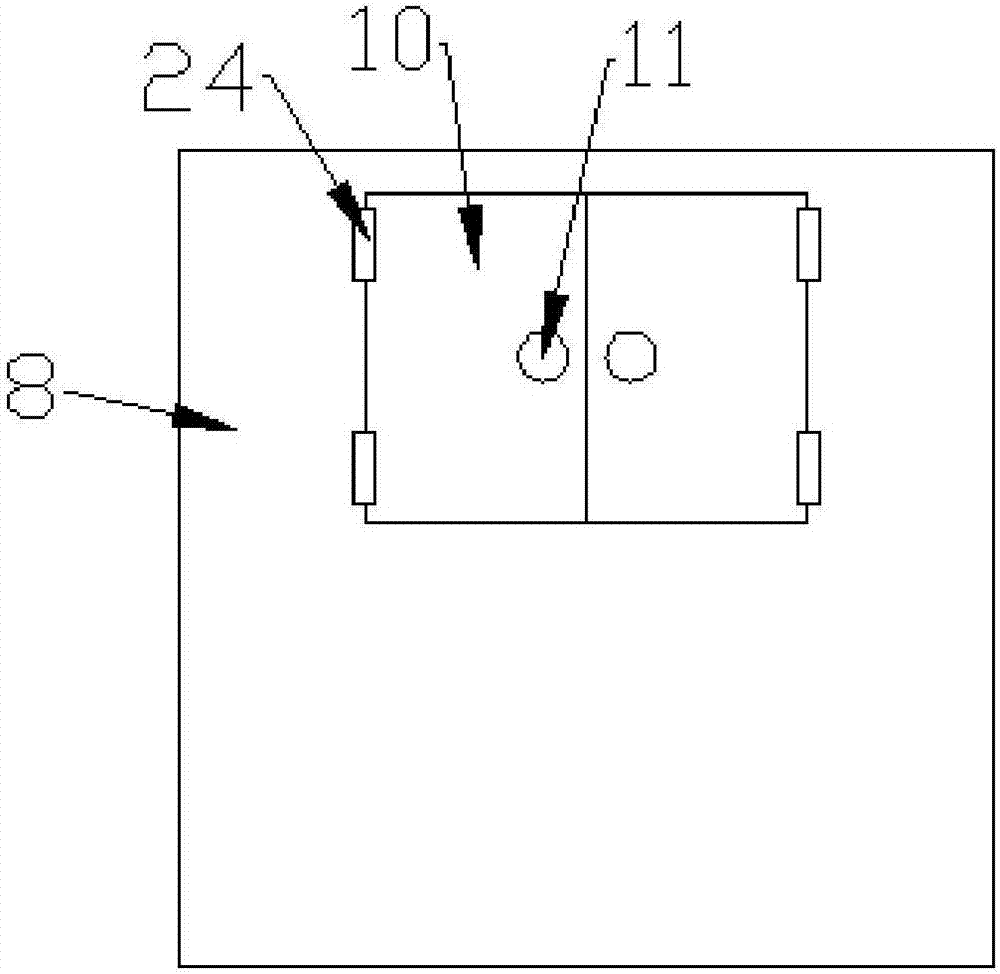

图2为药剂科用药物暂存装置中柜门与储药箱的连接的结构示意图。

图3为药剂科用药物暂存装置中药物放置板的结构示意图。

图中：1-进风口，2-滤网，3-吸水海绵，4-紫外线灯，5-杀菌腔，6-安装架，7-风扇，8-储药箱，9-照明灯，10-柜门，11-门把手，12-药物放置腔，13-药物放置板，14-药物放置槽，15-透气孔，16-制冷腔，17-冷却回路管，18-压缩机，19-输气管，20-制冷机，21-电源接口，22-隔板，23-连接轴，24-铰链接。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种药剂科用药物暂存装置，包括储药箱8；所述储药箱8的横截面为长方形，由铝制合金制成，其内部左上角设有药物放置腔12；所述药物放置腔12的内部设有药物放置板13；所述药物放置板13的左端固定在储药箱8的左侧内壁上，且在其上方设有多组药物放置槽14；所述药物放置槽14均匀布置在药物放置板13上，且在药物放置槽14的下方连接透气孔15；所述透气孔15设置在药物放置板13的底部，可将冷空气输送至药物放置腔12的内部，便于药物的储存；药物放置腔12的内部设有照明灯9；所述照明灯9安装在储药箱8内部的顶板上，便于药物的存放；药物放置腔12的右侧连接隔板22；所述隔板22固定在储药箱8的右侧内壁上，且在隔板22的右侧连接进风口1；所述进风口1设有多个，并均匀布置在储药箱8的右侧壁上，便于将空气输送至储药箱8的内部；且进风口1的左侧连接滤网2；所述滤网2的上端固定在储药箱8内部的顶板上，其下端固定在隔板22上；且在滤网2的左侧设有吸水海绵3；所述吸水海绵3的左侧连接杀菌腔5；所述杀菌腔5的内部设有紫外线灯4；所述紫外线灯4设有两个，分别安装在储药箱8的顶板上以及隔板22上，实现了对空气的杀菌，防止药物受到感染；杀菌腔5的左侧连接安装架6；所述安装架6的顶部固定在储药箱8的顶板上，且其下端分别连接隔板22和药物放置板13，从而实现了三者的连接；且在安装架6内部设有风扇7；所述风扇7安装在连接轴23上，可将过滤后的空气输送至药物放置腔12内；所述连接轴23固定在安装架6上；隔板22的下方连接制冷腔16；所述制冷腔16的内部设有制冷机20；所述制冷机20设置在制冷腔16的右下角，且其左侧连接输气管19；所述输气管19的左侧连接压缩机18；所述压缩机18上设有冷却回路管17；所述冷却回路管17呈S型环绕固定在制冷腔16的内部，实现了对制冷腔16内部的空气的冷却；药物放置腔12的左侧连接柜门10；所述柜门10通过铰链接24固定在储药箱8上，实现了对储药箱8的密封；且在柜门10上设有门把手11；所述门把手11便于柜门10的开关；储药箱8右侧壁的外侧设有电源接口21。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
