一种高紧固型合金啪钮的制作方法

本实用新型涉及啪钮技术领域，更具体地说，本实用新型涉及一种高紧固型合金啪钮。

背景技术：

现有的啪钮(按扣)结构包括相互扣合的公扣和母扣，其中，公扣的基座端面上设有垂直向外延伸并带有凹缘的凸柱，母扣的端面上开设有与该凸柱相适配的凹槽，且该凹槽在开口处分布有凸唇。使用时，将公扣和母扣分别固定在设有通孔的待连接片状体上，利用按扣材料固有的弹性，将公扣的凸柱压入母扣的凹槽中，凸唇卡入凹缘，即可将两被连接体连成一体。

但是，现有的啪钮在长时间的使用过程中，由于公扣和母扣的频繁接触和脱离，会造成公扣或者母扣的部分结构发生磨损，从而造成了公扣和母扣连接的不稳定性，造成了啪钮的耗损，影响了正常使用，给人们的生活带来不便。

技术实现要素：

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本实用新型还有一个目的是提供了一种高紧固型合金啪钮，该合金啪钮保证了公扣和母扣连接的稳定性，避免了啪钮在长期的使用过程中公扣和母扣的部分结构发生磨损，而造成连接不稳固的问题。

为了实现上述目的，本实用新型提供了一种高紧固型合金啪钮，包括：

公扣，其包括第一圆形基座以及与所述第一圆形基座连接的第一矩形基座，所述第一圆形基座的上端面与所述第一矩形基座的上端面齐平，所述第一圆形基座的上端面上设有由下到上逐渐收缩的圆台，所述圆台的外周壁上设有若干个凸起，所述第一矩形基座上设有由下到上逐渐收缩的矩形台；

母扣，其包括第二圆形基座以及与所述第二圆形基座连接的第二矩形基座，所述第二圆形基座的上端面与所述第二矩形基座的上端面齐平，所述第二圆形基座的上端面开设有收纳所述圆台的第一凹槽，所述第一凹槽的内侧壁上开设有若干个收容所述若干个凸起的凹陷，所述第二矩形基座的上端面开设有收纳所述矩形台的第二凹槽。

优选的是，所述的高紧固型合金啪钮中，所述第一圆形基座、所述第一矩形基座、所述第二圆形基座和所述第二矩形基座的材质为锌合金或者铝合金，所述矩形台的上端面和所述矩形台的周壁上均贴设有磁性构件。

优选的是，所述的高紧固型合金啪钮中，所述第二凹槽从所述第二矩形基座的一端延伸至所述第二矩形基座的另一端。

优选的是，所述的高紧固型合金啪钮中，所述圆台和所述矩形台连通，且所述圆台的上端面和所述矩形台的上端面齐平。

优选的是，所述的高紧固型合金啪钮中，所述第一圆形基座上和所述第一矩形基座上均开设有多个第一贯通孔，所述第二圆形基座上和所述第二矩形基座上均开设有多个第二贯通孔。

优选的是，所述的高紧固型合金啪钮中，所述磁性构件为磁片、磁环或者磁铁。

优选的是，所述的高紧固型合金啪钮中，所述第一矩形基座的宽度与所述第一圆形基座的直径相同。

优选的是，所述的高紧固型合金啪钮中，所述第一圆形基座和所述第二圆形基座的形状和大小均相同，所述第一矩形基座和所述第二矩形基座的形状和大小均相同。

本实用新型至少包括以下有益效果：

1、本实用新型所述的高紧固型合金啪钮结构简单，设计合理，且保证了啪钮在长期的使用过程中公扣和母扣连接的稳定性，大大降低了啪钮的磨损率，提高了使用寿命。

2、本实用新型所述的高紧固型合金啪钮便于安装到衣物上，同时具有美观大方的优点。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本实用新型其中一个实施例中所述的高紧固型合金啪钮的结构示意图；

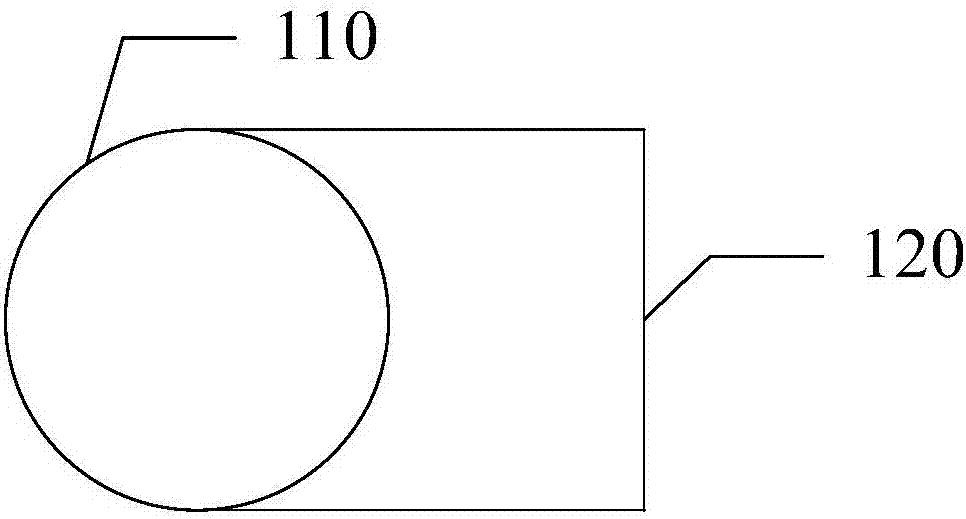

图2为本实用新型其中一个实施例中所述的高紧固型合金啪钮中公扣的俯视图。

具体实施方式

下面结合附图以及实施例对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不排除一个或多个其它元件或其组合的存在或添加。

如图1和图2所示，本实用新型提供了一种高紧固型合金啪钮，包括：

公扣100，其包括第一圆形基座110以及与所述第一圆形基座110连接的第一矩形基座120，所述第一圆形基座110的上端面与所述第一矩形基座120的上端面齐平，所述第一圆形基座110的上端面上设有由下到上逐渐收缩的圆台111，所述圆台111的外周壁上设有若干个凸起112，所述第一矩形基座120上设有由下到上逐渐收缩的矩形台121；

母扣200，其包括第二圆形基座210以及与所述第二圆形基座210连接的第二矩形基座220，所述第二圆形基座210的上端面与所述第二矩形基座220的上端面齐平，所述第二圆形基座210的上端面开设有收纳所述圆台111的第一凹槽211，所述第一凹槽211的内侧壁上开设有若干个收容所述若干个凸起112的凹陷212，所述第二矩形基座220的上端面开设有收纳所述矩形台121的第二凹槽221。

所述第一圆形基座110、所述第一矩形基座120、所述第二圆形基座210和所述第二矩形基座220的材质为锌合金或者铝合金，所述矩形台121的上端面和所述矩形台121的周壁上均贴设有磁性构件500。所述磁性构件为磁片、磁环或者磁铁。

所述第二凹槽221从所述第二矩形基座220的一端延伸至所述第二矩形基座220的另一端。

所述圆台111和所述矩形台121连通，且所述圆台111的上端面和所述矩形台121的上端面齐平。

如图1所示，所述第一圆形基座110上和所述第一矩形基座120上均开设有多个第一贯通孔300，所述第二圆形基座210上和所述第二矩形基座220上均开设有多个第二贯通孔400。

例如，所述第一矩形基座120的宽度与所述第一圆形基座110的直径相同。所述第一圆形基座110和所述第二圆形基座210的形状和大小均相同，所述第一矩形基座120和所述第二矩形基座220的形状和大小均相同。

本实用新型所述的高紧固型合金啪钮中的第一圆形基座110上的圆台111和第二圆形基座210上的第一凹槽211的配合，实现了公扣100和母扣200的连接；同时圆台111上的若干个凸起112和第一凹槽211内侧壁上的凹陷212的配合，实现了公扣100和母扣200的进一步连接；第一矩形基座120上的矩形台121和第二矩形基座220上的第二凹槽221的配合，实现了公扣100和母扣200的再一步连接；矩形台121上的磁性构件与铝合金或者锌合金材质的第二矩形基座220上的第二凹槽221的配合，实现了公扣100和母扣200的紧固连接。
