一种具有脚踝保护的滑轮鞋的制作方法

本实用新型涉及滑轮鞋，特别涉及一种具有脚踝保护的滑轮鞋。

背景技术：

滑轮鞋是底部带有滑轮的用于进行滑轮活动的鞋。滑轮运动时易出汗，导致滑轮鞋特别易滋生细菌，但是由于滑轮鞋的滑轮结构不能拆下，导致滑轮鞋不易清洗，这是特别困扰的事情。

技术实现要素：

本实用新型的主要目的是提供一种具有脚踝保护的滑轮鞋，旨在可更换内套，使用更加干净卫生。

本实用新型提出一种具有脚踝保护的滑轮鞋，包括鞋主体、连接在所述鞋主体底部的滑轮架和安装在所述滑轮架上的多个滑轮，所述鞋主体包括鞋底架和连接在所述鞋底架上的鞋面套，所述鞋底架为塑料制成，包括底板和从底板的后半部沿底板的侧面向上延伸并围着脚后半部的包围结构，所述包围结构与所述底板一体成型；在所述鞋底架上铰接有脚踝保护罩，所述脚踝保护罩的下边两侧设有第一铰接孔，所述鞋底架的包围结构上边两侧设有与所述第一铰接孔对应的第二铰接孔，在相对应的所述第一铰接孔与所述第二铰接孔中安装香菇扣，并用铆接片与所述香菇扣铆接，使所述脚踝保护罩与所述鞋底架铰接；

在所述鞋主体内安装有可拆洗内套，在所述鞋面套内的下边边缘设有毛面，所述可拆洗内套的外表面的下边边缘设有与所述毛面对应的勾面，所述毛面与所述勾面构成粘扣带结构，通过所述勾面与所述毛面的粘贴，使所述可拆洗内套固定在所述鞋面套内；在所述可拆洗内套内的底部垫有鞋垫。

优选地，在所述脚踝保护罩的上边两侧安装有紧锁芭扣，在所述鞋底架的包围结构的前边一侧固定连接有方形环，在所述鞋底架的包围结构的前边另一侧固定连接有魔术贴拉带，所述魔术贴拉带从所述方形环穿入对折进行粘贴，所述魔术贴拉带位于所述紧锁芭扣的下方，所述方形环的与所述魔术贴拉带接触的一边上套装有圆柱形滚套。

优选地，所述滑轮由塑料轮和包裹在所述塑料轮上的耐磨PU轮套构成。在所述塑料轮的表面设有若干定位凹槽，所述耐磨PU轮套内设有与所述定位凹槽一一对应且适配的定位块，所述定位块嵌入所述定位凹槽中。

本实用新型的有益效果为：

本实用新型的将底板和包围结构一体成型，形成鞋底架，在鞋底架上铰接有脚踝保护罩，脚踝保护罩的下边两侧设有第一铰接孔，鞋底架的包围结构上边两侧设有与第一铰接孔对应的第二铰接孔，在相对应的第一铰接孔与第二铰接孔中安装香菇扣，并用铆接片与香菇扣铆接，使脚踝保护罩与鞋底架铰接，组装操作简单；脚踝保护罩的设置，对脚踝部位进行保护，避免扭伤。

在鞋主体内安装有可拆洗内套，在鞋面套内的下边边缘设有毛面，可拆洗内套的外表面的下边边缘设有与毛面对应的勾面，毛面与勾面构成粘扣带结构，通过勾面与毛面的粘贴，使可拆洗内套固定在鞋面套内，在可拆洗内套内的底部垫有鞋垫，鞋垫将可拆洗内套的底部固定；此结构的可拆洗内套方便安装和拆卸，可拆下来清洗，更加干净卫生。而且，在滑轮场，不同的玩家可通过更换可拆洗内套来使用，更加干净卫生。

附图说明

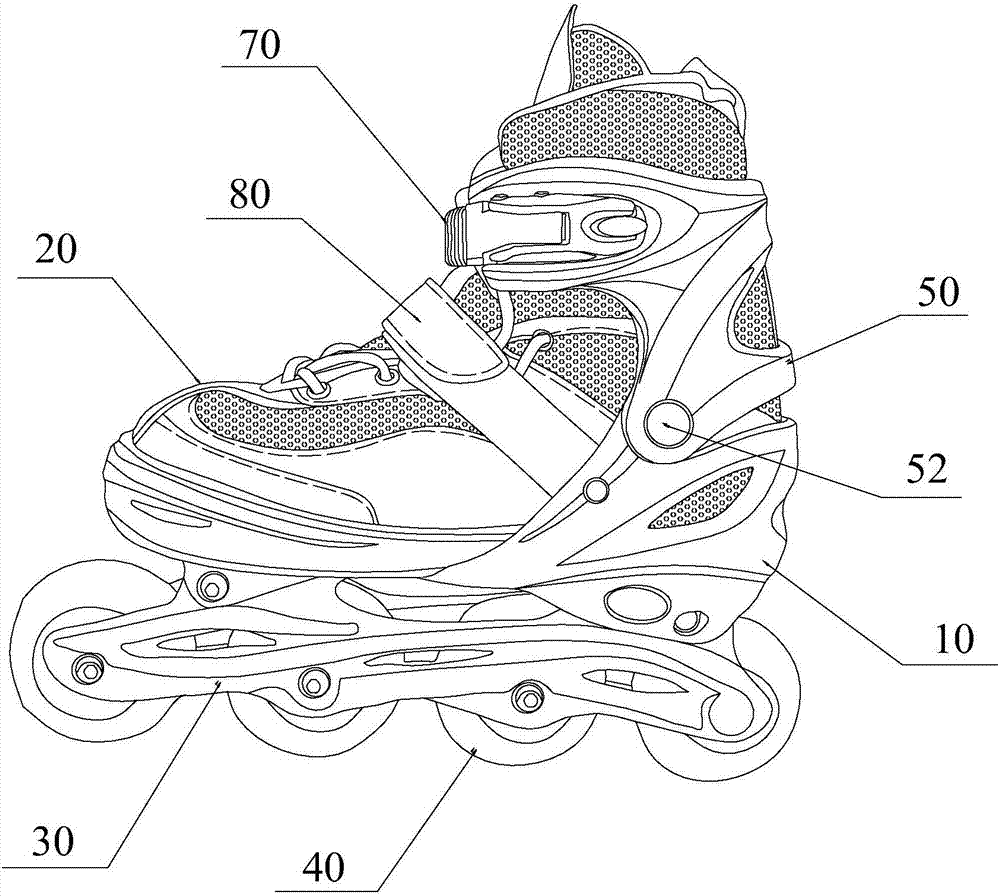

图1为本实用新型的具有脚踝保护的滑轮鞋的立体图一；

图2为本实用新型的具有脚踝保护的滑轮鞋的立体图二；

图3为本实用新型的具有脚踝保护的滑轮鞋的脚踝保护罩的结构示意图；

图4为本实用新型的具有脚踝保护的滑轮鞋的滑轮部分的结构示意图；

图5为本实用新型的具有脚踝保护的滑轮鞋的俯视图

图6为本实用新型的具有脚踝保护的滑轮鞋的可拆卸内套的结构示意图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1至图6，提出本实用新型的具有脚踝保护的滑轮鞋的一实施例：

一种具有脚踝保护的滑轮鞋，包括鞋主体、连接在鞋主体底部的滑轮架30和安装在滑轮架30上的多个滑轮40。鞋主体包括鞋底架10和连接在鞋底架10上的鞋面套20，鞋底架10为塑料制成，包括底板和从底板的后半部沿底板的侧面向上延伸并围着脚后半部的包围结构，包围结构与底板一体成型。在鞋底架10上铰接有脚踝保护罩50，脚踝保护罩50的下边两侧设有第一铰接孔51，鞋底架10的包围结构上边两侧设有与第一铰接孔51对应的第二铰接孔，在相对应的第一铰接孔51与第二铰接孔中安装香菇扣52，并用铆接片与香菇扣52铆接，使脚踝保护罩50与鞋底架10铰接。脚踝保护罩50的设置，对脚踝部位进行保护，避免扭伤。

在脚踝保护罩50的上边两侧安装有紧锁芭扣70，通过紧锁芭扣70的调节来锁紧滑轮鞋。在鞋底架10的包围结构的前边一侧固定连接有方形环，在鞋底架10的包围结构的前边另一侧固定连接有魔术贴拉带80，魔术贴拉带80从方形环穿入对折进行粘贴，使脚面与滑轮鞋根据紧贴。

魔术贴拉带80位于紧锁芭扣70的下方，方形环的与魔术贴拉带80接触的一边上套装有圆柱形滚套。圆柱形滚套的设置利于魔术贴拉带80的拉动。

滑轮40由塑料轮42和包裹在塑料轮42上的耐磨PU轮套41构成。在塑料轮42的表面设有若干定位凹槽，耐磨PU轮套41内设有与定位凹槽一一对应且适配的定位块，定位块嵌入定位凹槽中，使耐磨PU轮套41和塑料轮42紧贴固定。塑料轮42能提供高硬度，耐磨PU轮套41能提供高弹性，弹性的增加可以减少地面所带来的震动，舒缓脚部压力。

在鞋主体内安装有可拆洗内套60，在鞋面套20内的下边边缘设有毛面，可拆洗内套60的外表面的下边边缘设有与毛面对应的勾面61，毛面与勾面61构成粘扣带结构，通过勾面61与毛面的粘贴，使可拆洗内套60固定在鞋面套20内，在可拆洗内套60内的底部垫有鞋垫62，鞋垫62将可拆洗内套60的底部固定；此结构的可拆洗内套60方便安装和拆卸，可拆下来清洗，更加干净卫生。而且，在滑轮场，不同的玩家可通过更换可拆洗内套60来使用，更加干净卫生。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
