一种保温容器的制作方法

本实用新型涉及一种容器，具体为一种保温容器。

背景技术：

随着生活质量的提高，人们越来越希望获得更加优质的生活。保温容器的种类多样，最常见的就是保温杯。保温容器具有保温保冷的功能，夏天的时候可以用保温容器来装入冰水或是冰块，使用者可随时引用冰镇水，冬天的时候可以装入热水，使用者可随时喝上热水。

然而，保温容器被广泛使用的同时，问题也随之而来，传统保温容器都是金属材质或者是玻璃材质。在上述材质中，金属材质一般采用201不锈钢和304不锈钢，不仅制作成本较高，而且长时间使用不利于人体健康；玻璃材质一般使用高硼硅玻璃，高硼硅玻璃长时间使用不会对人体健康产生影响且价格较为低廉，但是该种材质的保温容器容易破碎。因此，制作出一款成本低廉且不易破碎的保温容器是亟待解决的问题。

技术实现要素：

本实用新型为了解决现有保温容器易碎以及制作成本高的问题，提供了一种保温容器，该保温容器具有制作成本低以及耐摔、不易破碎的优点。

为实现上述目的，本实用新型提供如下技术方案:

一种保温容器，包括容器本体，所述容器本体包括用于盛装热水的内胆以及用于保护内胆不易破碎且保温的保护套，所述内胆为玻璃材质。

其中，内胆采用玻璃材质不仅降低了生产成本，也使得使用者在使用过程中无安全隐患。同时内胆外壁还套有保护套，保护套可保护内胆在摔落后不易破碎，从而大大延长了保温容器的使用寿命。

作为优选，所述保护套为金属材质，金属材质的保护套中部设有减少容器内部热量散发的真空层，保护套套设于内胆外周壁。金属材质的保护套更加耐摔，结构更加坚固；真空层的设置使得保护套的保温效果更佳。

作为优选，内胆与保护套之间留有空隙，相应地，所述容器本体还包括将内胆与保护套相固定的固定塑件。内胆与保护套之间留有空隙，避免从而将热量传递至保护套，进而散发出去，因此该设计也减少了内胆热量的损失；固定塑件将内胆与保护套进行固定，防止内胆晃动而引起使用不便。

作为优选，所述容器本体还包括用于密封内胆与保护套之间空隙的第一密封圈。使用者从内胆开口部位倒水时，如果不将空隙封闭，则内胆中的水在倾倒过程中会进入该空隙，空隙中长期进水，不仅容易滋生病菌，保护套也容易受到侵蚀。

作为优选，所述固定塑件与保护套扣接固定。

作为优选，所述固定塑件与保护套通过螺纹螺接固定。

作为优选，还包括与容器本体开口处密封配合的盖体。

作为优选，所述盖体包括内塑盖和包裹于内塑盖外壁的外钢盖，所述内塑盖设有与内胆开口部位相匹配的堵塞。堵塞将内胆的开口部位堵住，使得使用者在携带过程中，内胆盛装的水不会溢出，并且保温效果更佳。

作为优选，所述堵塞周部设有使内胆开口部位与堵塞密封效果更好的第二密封圈。

本实用新型的有益效果为：

在本实用新型中，内胆采用玻璃材质不仅降低了生产成本，也使得使用者在使用过程中无安全隐患。同时内胆外壁还套有保护套，保护套可保护内胆在摔落后不易破碎，从而大大延长了保温容器的使用寿命。

附图说明

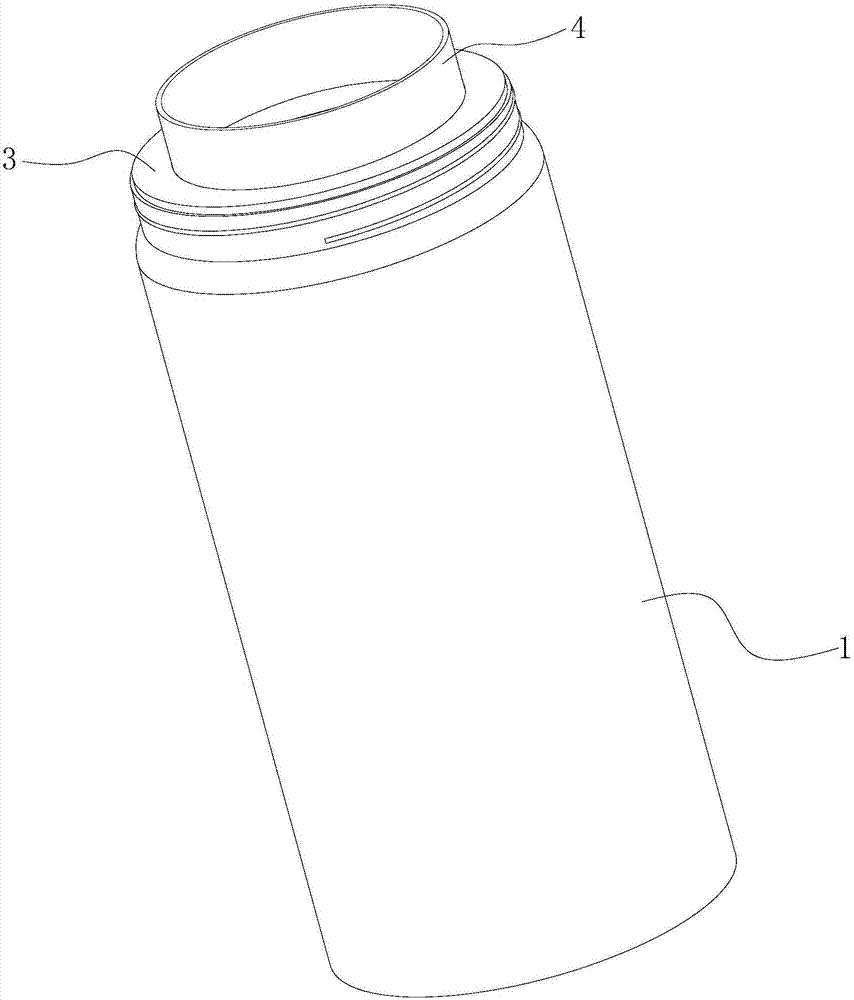

图1为本实施例中一种保温容器的结构示意图；

图2为本实施例中一种保温容器的结构示意图(局部)；

图3为本实施例中一种保温容器的结构示意图(局部)；

图4为本实施例中保护套的结构示意图；

图5为本实施例中一种保温容器的剖面结构示意图；

图6为图5中的A部放大图。

图中：1、保护套，11、螺纹，12、真空层，2、固定塑件，3、第一密封圈，4、内胆，5、盖体，51、堵塞。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～6，本实施例提供了一种保温容器，该保温容器包括容器本体，容器本体包括用于盛装热水的内胆4以及用于保护内胆4不易破碎且保温的保护套1，并且，内胆4为玻璃材质。其中，内胆4采用玻璃材质不仅降低了生产成本，也使得使用者在使用过程中无安全隐患。同时内胆4外壁还套有保护套1，保护套1可保护内胆4在摔落后不易破碎，从而大大延长了保温容器的使用寿命。

为了使保护套更加耐摔，结构更加坚固，本实施例所提及的保护套由金属材质制成并且，该金属保护套内部还设有真空层12，真空层12的设置使得保护套1的保温效果更佳。

如图5至图6所示，内胆4与保护套1之间留有空隙，避免从而将热量传递至保护套1，进而散发出去，因此该设计也减少了内胆4热量的损失；固定塑件2将内胆4与保护套1进行固定，防止内胆4晃动而引起使用不便。

在本实施例中，使用者从内胆4开口部位倒水时，如果不将空隙封闭，则内胆4中的水在倾倒过程中会进入该空隙，空隙中长期进水，不仅容易滋生病菌，保护套1也容易受到侵蚀。

其中，本实施例所提及的固定塑件与保护套可采用扣接固定，也可采用螺接固定，本实施例优选采用螺接固定，螺接固定更加牢固，结构强度更高。

本实施例还包括与容器本体开口处密封配合的盖体5。

如图1所示，堵塞51将内胆的开口部位堵住，使得使用者在携带过程中，内胆4盛装的水不会溢出，并且保温效果更佳。

在本实施例中，堵塞51周部设有使内胆4开口部位与堵塞51密封效果更好的第二密封圈。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
