一种新型注射器的制作方法

本发明涉及一种医疗用具，更具体的说是一种新型注射器。

背景技术：

注射器是医疗用具中常用的一种器具，它可以用于直接将药液注射至患者体内，也可以用于将定量的药液从器皿中抽出，然后转至其他器皿中用于药液混合。

技术实现要素：

本发明主要解决的技术问题是提供一种新型注射器，不仅可以通过螺纹配合抽取定量的药液，而且可以更换针头，还能扩充注射筒的容量。

为解决上述技术问题，本发明涉及一种医疗用具，更具体的说是一种新型注射器，包括针头、连接装置、固定装置、连接件、胶塞Ⅰ、螺纹Ⅰ、注射筒、辅助注射器、耳板Ⅰ、螺纹Ⅱ、推杆Ⅰ和按板Ⅰ，不仅可以通过螺纹配合抽取定量的药液，而且可以更换针头，还能扩充注射筒的容量。

针头上包括针管和连接圆管，针管与连接圆管上均设有药液孔。

连接装置包括连接块滑槽Ⅰ、连接杆滑槽Ⅰ、连接块滑槽Ⅱ、连接杆滑槽Ⅱ、连接装置卡块、药液孔Ⅰ、连接圆管卡块、圆管和圆盘，连接块滑槽Ⅰ与连接杆滑槽Ⅰ连通，连接块滑槽Ⅰ与连接块滑槽Ⅱ连通，连接杆滑槽Ⅰ与连接杆滑槽Ⅱ连通，连接块滑槽Ⅱ与连接杆滑槽Ⅱ连通，连接块滑槽Ⅰ与连接杆滑槽Ⅰ均设置在圆管上，连接块滑槽Ⅱ与连接杆滑槽Ⅱ设置在圆盘上，连接块滑槽Ⅰ与连接杆滑槽Ⅰ竖直设置在连接装置上，连接块滑槽Ⅱ与连接杆滑槽Ⅱ水平设置在连接装置上，并且连接装置卡块设置在圆管内部，药液孔Ⅰ设置在圆盘上，连接圆管卡块设置在圆管内部，并且连接圆管卡块与圆盘相连，圆管设置在圆盘上端，并且圆管与圆盘是一个整体，连接圆管卡块设有4个，连接装置卡块设有2个。

固定装置包括固定块卡槽、T形圆台、药液孔Ⅱ、卡块滑槽、卡块入口和圆管滑槽，固定块卡槽与圆管滑槽连通，圆管滑槽与卡块滑槽连通，圆管滑槽与卡块滑槽环绕在T形圆台周围，药液孔Ⅱ设置在T形圆台内部，卡块入口与圆管滑槽连通，卡块入口有2个。

接件件包括固定块、连接块和连接杆Ⅰ。

注射筒包括刻度槽和固定弹片，刻度槽设置在注射筒外壁上，固定弹片的一端设有凸柱，固定弹片上的凸柱与刻度槽相配合，固定弹片的另一端设置在。

辅助注射器包括辅助注射筒、胶塞Ⅱ、推杆Ⅱ、耳板Ⅱ和按板Ⅱ，辅助注射筒设置在注射筒上，胶塞Ⅱ与推杆Ⅱ相连，耳板Ⅱ设置在辅助注射筒上，按板Ⅱ设置在推杆Ⅱ上，胶塞Ⅱ设置在辅助注射筒内，胶塞Ⅱ可以在辅助注射筒上的弯曲处滑动。

推杆Ⅰ包括针头塞、限位片、连接杆Ⅱ、推杆Ⅲ、针头塞槽、限位片滑动槽、推杆Ⅲ槽，针头塞、限位片、连接杆Ⅱ与推杆Ⅲ依次相连，并且针头塞、限位片、连接杆Ⅱ与推杆Ⅲ是一个整体，针头塞槽、限位片滑动槽与推杆Ⅲ槽均设置在推杆Ⅰ内部，针头塞与针头塞槽配合，限位片与限位片滑动槽配合，推杆Ⅲ与推杆Ⅲ槽配合。

针头安装在连接装置上，连接件的一端设置在连接装置上，连接件的另一端设置在固定装置上，固定装置设置在注射筒上，辅助注射器设置在注射筒上，并且辅助注射器与注射筒是一个整体，胶塞Ⅰ安装在推杆Ⅰ上，按板Ⅰ设置在推杆Ⅰ上，胶塞Ⅰ与推杆Ⅰ均设置在注射筒内，胶塞Ⅰ上设有螺纹Ⅰ，注射筒尾部设有螺纹Ⅱ，并且螺纹Ⅰ与螺纹Ⅱ相配合，注射筒与辅助注射器中的辅助注射筒上均设有刻度。

作为本技术方案的进一步优化，本发明一种新型注射器所述的针头中的连接圆管与连接装置上连接圆管卡块相配合。

作为本技术方案的进一步优化，本发明一种新型注射器所述的连接件上的连接块设置在连接装置上的连接块滑槽Ⅰ或连接块滑槽Ⅱ内，连接件上的连接杆Ⅰ设置在连接装置上的连接杆滑槽Ⅰ或连接杆滑槽Ⅱ内。

作为本技术方案的进一步优化，本发明一种新型注射器所述的连接件上的连接块可以在连接块滑槽Ⅰ内滑动至连接块滑槽Ⅱ内。

作为本技术方案的进一步优化，本发明一种新型注射器所述的连接件上的连接杆Ⅰ可在连接杆滑槽Ⅰ内滑动至连接杆滑槽Ⅱ内。

作为本技术方案的进一步优化，本发明一种新型注射器所述的连接件上的固定块与固定块卡槽相配合。

作为本技术方案的进一步优化，本发明一种新型注射器所述的连接装置卡块与卡块滑槽和卡块入口相配合，圆管与圆管滑槽相配合。

作为本技术方案的进一步优化，本发明一种新型注射器所述的辅助注射筒上设有滑槽、刻度槽和固定弹片。

本发明一种新型注射器的有益效果为：

本发明一种新型注射器，不仅可以通过螺纹配合抽取定量的药液，而且可以更换针头，还能扩充注射筒的容量。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

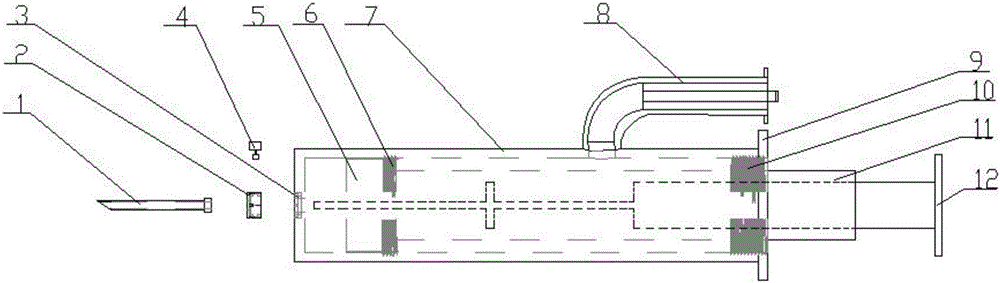

图1为本发明一种新型注射器的主视的结构示意图。

图2为本发明一种新型注射器的俯视的结构示意图。

图3为本发明一种新型注射器的针头的结构示意图。

图4为本发明一种新型注射器的连接装置的主视结构示意图。

图5为本发明一种新型注射器的连接装置的俯视结构示意图

图6为本发明一种新型注射器的固定装置的主视结构示意图。

图7为本发明一种新型注射器的固定装置的俯视结构示意图

图8为本发明一种新型注射器的连接件的结构示意图。

图9为本发明一种新型注射器的辅助注射器的结构示意图。

图10为本发明一种新型注射器的针头、连接装置、固定装置和连接件的结构示意图。

图11为本发明一种新型注射器的注射筒结构示意图。

图12为本发明一种新型注射器的推杆Ⅲ结构示意图。

图13为本发明一种新型注射器的推杆Ⅰ结构示意图。

图中：针头1；针管1-1；连接圆管1-2；连接装置2；连接块滑槽Ⅰ2-1；连接杆滑槽Ⅰ2-2；连接块滑槽Ⅱ2-3；连接杆滑槽Ⅱ2-4；连接装置卡块2-5；药液孔Ⅰ2-6；连接圆管卡块2-7；圆管2-8；圆盘2-9；固定装置3；固定块卡槽3-1；T形圆台3-2；药液孔Ⅱ3-3；卡块滑槽3-4；卡块入口3-5；圆管滑槽3-6；连接件4；固定块4-1；连接块4-2；连接杆4-3；胶塞Ⅰ5；螺纹Ⅰ6；注射筒7；刻度槽7-1；固定弹片7-2；辅助注射器8；辅助注射筒8-1；胶塞Ⅱ8-2；推杆Ⅱ8-3；耳板Ⅱ8-4；按板Ⅱ8-5；耳板Ⅰ9；螺纹Ⅱ10；推杆Ⅰ11；针头塞11-1；限位片11-2；连接杆Ⅱ11-3；推杆Ⅲ11-4；针头塞槽11-5；限位片滑动槽11-6；推杆Ⅲ槽11-7；按板Ⅰ12。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本发明涉及一种医疗用具，更具体的说是一种新型注射器，包括针头1、连接装置2、固定装置3、连接件4、胶塞Ⅰ5、螺纹Ⅰ6、注射筒7、辅助注射器8、耳板Ⅰ9、螺纹Ⅱ10、推杆Ⅰ11和按板Ⅰ12，不仅可以通过螺纹配合抽取定量的药液，而且可以更换针头，还能扩充注射筒的容量。

针头1包括针管1-1和连接圆管1-2，针管1-1与连接圆管1-2上均设有药液孔。

连接装置2包括连接块滑槽Ⅰ2-1、连接杆滑槽Ⅰ2-2、连接块滑槽Ⅱ2-3、连接杆滑槽Ⅱ2-4、连接装置卡块2-5、药液孔Ⅰ2-6、连接圆管卡块2-7、圆管2-8和圆盘2-9，连接块滑槽Ⅰ2-1与连接杆滑槽Ⅰ2-2连通，连接块滑槽Ⅰ2-1与连接块滑槽Ⅱ2-3连通，连接杆滑槽Ⅰ2-2与连接杆滑槽Ⅱ2-4连通，连接块滑槽Ⅱ2-3与连接杆滑槽Ⅱ2-4连通，连接块滑槽Ⅰ2-1与连接杆滑槽Ⅰ2-2均设置在圆管2-8上，连接块滑槽Ⅱ2-3与连接杆滑槽Ⅱ2-4设置在圆盘2-9上，连接块滑槽Ⅰ2-1与连接杆滑槽Ⅰ2-2竖直设置在连接装置2上，连接块滑槽Ⅱ2-3与连接杆滑槽Ⅱ2-4水平设置在连接装置2上，使连接件4可以通过滑槽在连接装置2上水平和竖直滑动，连接装置卡块2-5设置在圆管2-8内部，当连接装置2和固定装置3连接时防止连接装置2脱离固定装置3，药液孔Ⅰ2-6设置在圆盘2-9上，连接圆管卡块2-7设置在圆管2-8内部，用于固定针头1中的连接圆管1-2，并且连接圆管卡块2-7与圆盘2-9相连，圆管2-8设置在圆盘2-9上端，并且圆管2-8与圆盘2-9是一个整体，连接圆管卡块2-7设有4个，连接装置卡块2-5设有2个。

固定装置3包括固定块卡槽3-1、T形圆台3-2、药液孔Ⅱ3-3、卡块滑槽3-4、卡块入口3-5和圆管滑槽3-6，固定块卡槽3-1与圆管滑槽3-6连通，圆管滑槽3-6与卡块滑槽3-4连通，圆管滑槽3-6与卡块滑槽3-4环绕在T形圆台3-2周围，T形圆台3-2用于抵住针头1中的连接圆管1-2，药液孔Ⅱ3-3设置在T形圆台3-2内部，卡块入口3-5与圆管滑槽3-6连通，卡块入口3-5有2个。

连接件4包括固定块4-1、连接块4-2和连接杆Ⅰ4-3，连接件4是当连接装置2和固定装置3配合时起到连接的作用。

注射筒7包括刻度槽7-1和固定弹片7-2，刻度槽7-1设置在注射筒7外壁上，固定弹片7-2的一端设有凸柱，固定弹片7-2上的凸柱与刻度槽7-1相配合，固定弹片7-2的另一端设置在。

辅助注射器8包括辅助注射筒8-1、胶塞Ⅱ8-2、推杆Ⅱ8-3、耳板Ⅱ8-4和按板Ⅱ8-5，辅助注射筒8-1设置在注射筒7上，胶塞Ⅱ8-2与推杆Ⅱ8-3相连，耳板Ⅱ8-4设置在辅助注射筒8-1上，按板Ⅱ8-5设置在推杆Ⅱ8-3上，胶塞Ⅱ8-2设置在辅助注射筒8-1内，胶塞Ⅱ8-2可以在辅助注射筒8-1上的弯曲处滑动，辅助注射器8是当注射筒7进行定量抽取而容量不够时，起到扩充容量的作用。

推杆Ⅰ11包括针头塞11-1、限位片11-2、连接杆Ⅱ11-3、推杆Ⅲ11-4、针头塞槽11-5、限位片滑动槽11-6、推杆Ⅲ槽11-7，针头塞11-1、限位片11-2、连接杆Ⅱ11-3与推杆Ⅲ11-4依次相连，并且针头塞11-1、限位片11-2、连接杆Ⅱ11-3与推杆Ⅲ11-4是一个整体，针头塞槽11-5、限位片滑动槽11-6与推杆Ⅲ槽11-7均设置在推杆Ⅰ11内部，针头塞11-1与针头塞槽11-5配合，限位片11-2与限位片滑动槽11-5配合，推杆Ⅲ11-4与推杆Ⅲ槽11-7配合。

针头1安装在连接装置2上，连接件4的一端设置在连接装置2上，连接件4的另一端设置在固定装置3上，固定装置3设置在注射筒7上，辅助注射器8设置在注射筒7上，辅助注射器8是在注射筒7容量不够时用于扩充容量，并且辅助注射器8与注射筒7是一个整体，胶塞Ⅰ5安装在推杆Ⅰ11上，按板Ⅰ12设置在推杆Ⅰ11上，胶塞Ⅰ5与推杆Ⅰ11均设置在注射筒7内，胶塞Ⅰ5上设有螺纹Ⅰ6，注射筒7尾部设有螺纹Ⅱ10，并且螺纹Ⅰ6与螺纹Ⅱ10相配合，用于一般精度的定量药液抽取或者抽至容器底部时缓慢抽取药液，防止空气进入注射筒7，注射筒7与辅助注射器8中的辅助注射筒8-1上均设有刻度，用于定量抽取药液。

具体实施方式二：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的针头1中的连接圆管1-2与连接装置2上连接圆管卡块2-7相配合。

具体实施方式三：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一、三或五作进一步说明，所述的连接件4上的连接块4-2设置在连接装置3上的连接块滑槽Ⅰ2-1或连接块滑槽Ⅱ2-3内，连接件4上的连接杆Ⅰ4-3设置在连接装置3上的连接杆滑槽Ⅰ2-2或连接杆滑槽Ⅱ2-4内。

具体实施方式四：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接件4上的连接块4-2可以在连接块滑槽Ⅰ2-1内滑动至连接块滑槽Ⅱ2-3内。

具体实施方式五：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接件4上的连接杆Ⅰ4-3可在连接杆滑槽Ⅰ2-2内滑动至连接杆滑槽Ⅱ2-4内。

具体实施方式六：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接件4上的固定块4-1与固定块卡槽3-1相配合。

具体实施方式七：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接装置卡块2-5与卡块滑槽3-4和卡块入口3-5相配合，圆管2-8与圆管滑槽3-6相配合。

具体实施方式八：

下面结合图1、2、3、4、5、6、7、8、9和10说明本实施方式，本实施方式对实施方式一作进一步说明，所述的辅助注射筒8-1上设有滑槽、刻度槽和固定弹片。

本发明的工作原理是：辅助注射器8是在注射筒7容量不够时用于扩充容量，螺纹Ⅰ6与螺纹Ⅱ10相配合，用于一般精度的定量药液抽取或者抽至容器底部时缓慢抽取药液，推杆Ⅰ11上设有针头塞11-1，针头塞11-1与针管1-1内的孔配合，在抽取药液时保证无空气进入注射筒7，抽取药液时，只需拉动按板Ⅰ12，按板Ⅰ12带动限位片11-2在限位片滑动槽11-6内滑动，滑至尾部时。限位片11-2带动推杆Ⅰ11继续向外滑动抽取药液，注射筒7与辅助注射器8中的辅助注射筒8-1上均设有刻度槽7-1和固定弹片7-2，当定量抽取药液时固定弹片7-2与刻度槽7-1配合，抽取定量药液，当注射筒7容量不够或者刻度较大时，用辅助注射筒8进行微量抽取或者扩充抽取药液，当用于抽取药液的注射器需要更换针头时，将连接装置卡块2-5转动至卡块入口3-5，同时连接件4移动至连接块滑槽Ⅰ2-1、连接块滑槽Ⅱ2-3与连接杆滑槽Ⅰ2-2、连接杆滑槽Ⅱ2-4的交叉处，然后取出连接装置2同时将在连接装置2内部的针头1取出，更换针头后，让连接装置卡块2-5转动至卡块入口3-5处、连接件4中的固定块4-1与固定块卡槽3-1相配合，然后将连接装置2压入固定装置3中，当针头1中的连接圆管1-2与T形圆台3-2接触时，转动连接装置2中的圆盘2-9使圆管2-8在圆管滑槽3-6中滑动，当连接装置卡块2-5转动至T形圆台3-2底部后即可工作。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
