一种击穿式插入自毁型的注射器的制作方法

本发明属于医疗器械制造技术领域，涉及一种注射器，特别涉及到一种击穿式插入自毁型的注射器。

背景技术：

无论是在发达国家还是在欠发达国家，注射器作为一种基础医疗设备，均获得极广泛的应用。注射器由前端带有小孔的针筒以及与之匹配的活塞芯杆组成，在芯杆拔出的时候液体或者气体从针筒前端小孔吸入，在芯杆推入时将液体或者气体挤出。

常规的注射器就功能性而言，可以反复使用，但注射器的注射针需要刺穿人体皮肤并接触血液，在每次重新注射时必须更换；同时针筒内部由于使用而造成的药液以及细菌污染，会使注射器每一次使用前均需要进行彻底清洗和消毒。

根据调查，一些疾病的传染，与注射器的反复使用有直接性关系。

在现有技术当中，存在一些自毁型注射器，但通常结构复杂，造价成本非常高。

因此，有必要提供改进的技术方案，以克服现有技术中存在的技术问题。

技术实现要素：

本发明的目的在于提供一种结构简单、造价成本低的自毁型注射器。

为了达到上述目的，本发明提供了一种击穿式插入自毁型的注射器，包括一带有乳头的药液注射筒、推杆体和注射针；所述药液注射筒包括圆筒周壁和封盖在所述圆筒周壁一端的顶盖，所述顶盖包括朝向所述圆筒周壁一侧的内侧面以及背向所述圆筒周壁一侧的外侧面，所述乳头设置在所述外侧面上，位于所述内侧面上设置有穿刺针体；所述推杆体包括一带有易破贯穿点的推液板、固定在所述推液板上的与所述圆筒周壁内壁间隙配合的推液杆和固定在所述推液杆上的推液柄，所述推液板与所述推液柄固定在所述推液杆的两端；所述易破贯穿点与所述穿刺针体位置对应；所述注射针包括针栓、针梗和针尖，所述针栓套接在所述乳头上。

注射针和乳头构成了外部与药液注射筒内部空间的通道，药液注射筒内部空间主要由圆筒周壁和顶盖构成，形成一近似上端开口的桶体，桶体的底部即为顶盖，穿刺针体的作用在于刺破位于推液板上的易破贯穿点。使用时，首先将注射针深入药液当中，提拉推杆体，此时由于气压，药液被抽入药液注射筒的内部空间，而后开始进行注射动作，当推动推杆体时，推液柄为操作者的手持部位，推液柄、推液杆以及推液板一同向顶盖运动，并且随着运动，药液从乳头经注射针逐渐排出注射器外。随着推液板的继续运动，会形成三种状态，第一种状态为推液板远离顶盖并逐渐向其接近，第二种状态为推液板正好与穿刺针体相接处，第三种状态为推液板被穿刺针体刺穿，其被刺穿的部位在易破贯穿点。随着上述三种状态的转换，最终推液板与顶盖碰触，药液被全部排出注射器外，完成注射动作。当处于第三种状态时，易破贯穿点贯穿部分被穿刺针体正好堵住，药液不会从药液注射筒内部经贯穿部分漏出，因此第一次注射会正常进行，但欲进行第二次注射时，随着拉动推杆体，推液板与穿刺针体脱离，抽到药液注射筒内的药液会随贯穿部位漏出注射器外。

优选地，位于所述推液板上设置的易破贯穿点数量为多个，并呈圆形排布。更优选地，所述呈圆形排布的多个易破贯穿点均匀布置。进一步更优选地，所述易破贯穿点的数量为2~8个。如此设计，可以使操作者轻易将易破贯穿点对准穿刺针体。

优选地，所述乳头位于顶盖外侧面的中心部位。当药液注射筒的直径较小时，乳头设置在顶盖外侧面的中心部位，可以有效提高结构规整度，降低制造难度，简便操作。同样优选地，所述乳头位于顶盖外侧面的偏离中心部位。当药液注射筒的直径较大时，乳头设置在顶盖外侧面的偏离中心部位，可以方便注射，使注射针容易与人体血管平行。

优选地，所述推液板与推液杆，以及推液杆与推液柄，均通过粘合剂固定。同样优选地，所述推液板、推液杆和推液柄一体成型。

与现有技术相比，本发明的有益效果在于：结构简单，造价低廉，自毁效果好，可有效防止注射器的反复利用。

附图说明

图1为本发明的击穿式插入自毁型的注射器的结构示意图。

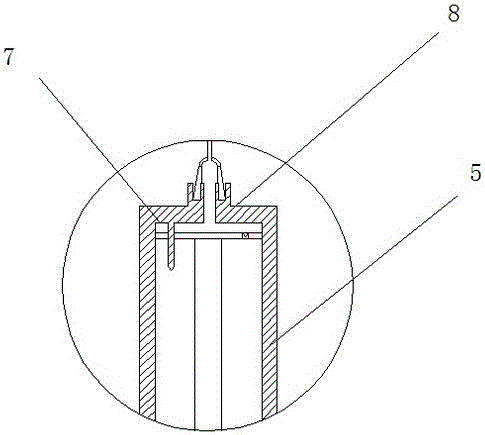

图2为注射器的局部结构示意图。

其中：1、乳头；2、药液注射筒；3、推杆体；4、注射针；5、圆筒周壁；6、顶盖；7、内侧面；8、外侧面；9、穿刺针体；10、易破贯穿点；11、推液板；12、推液杆；13、推液柄；14、针栓；15、针梗；16、针尖。

具体实施方式

为了能够更好的理解本发明，例举以下几种具体的实施方案以供分析与理解，但应明白，本发明并不局限于此，根据提供的实施方案做出的一系列变形与等效替换也应理解为被囊括在本发明的精神内。

实施例1参照图1和图2，本实施例提供了一种击穿式插入自毁型的注射器，包括一带有乳头1的药液注射筒2、推杆体3和注射针4；药液注射筒2包括圆筒周壁5和封盖在圆筒周壁5一端的顶盖6，顶盖6包括朝向圆筒周壁5一侧的内侧面7以及背向圆筒周壁5一侧的外侧面8，乳头1设置在外侧面8上，位于内侧面7上设置有穿刺针体9；推杆体3包括一带有易破贯穿点10的推液板11、固定在推液板11上的与圆筒周壁5内壁间隙配合的推液杆12和固定在推液杆12上的推液柄13，推液板11与推液柄13固定在推液杆12的两端；易破贯穿点10与穿刺针体9位置对应；注射针4包括针栓14、针梗15和针尖16，针栓14套接在乳头1上。易破贯穿点10的数量为2个，乳头1位于顶盖6外侧面8的中心部位。推液板11与推液杆12，以及推液杆12与推液柄13，均通过粘合剂固定。

实施例2本实施例提供的击穿式插入自毁型的注射器与实施例1中提供的注射器结构稍有不同，包括一带有乳头1的药液注射筒2、推杆体3和注射针4；药液注射筒2包括圆筒周壁5和封盖在圆筒周壁5一端的顶盖6，顶盖6包括朝向圆筒周壁5一侧的内侧面7以及背向圆筒周壁5一侧的外侧面8，乳头1设置在外侧面8上，位于内侧面7上设置有穿刺针体9；推杆体3包括一带有易破贯穿点10的推液板11、固定在推液板11上的与圆筒周壁5内壁间隙配合的推液杆12和固定在推液杆12上的推液柄13，推液板11与推液柄13固定在推液杆12的两端；易破贯穿点10与穿刺针体9位置对应；注射针4包括针栓14、针梗15和针尖16，针栓14套接在乳头1上。位于推液板11上设置的易破贯穿点10数量为8个，并均匀的呈圆形排布。乳头1位于顶盖6外侧面8的偏离中心部位。推液板11、推液杆12和推液柄13一体成型。
