带臭氧分解模块的消毒盒的制作方法

本发明涉及家用消毒设备技术领域，特别涉及一种带臭氧分解模块的消毒盒。

背景技术：

毛巾是家庭常用物品，几乎每天都需要使用。在日常生活中，人们使用毛巾后通常将毛巾晾在洗漱间或卫生间的毛巾架上，而洗漱间或卫生间是属于潮湿不通风的地方，毛巾晾在此处容易滋生细菌，不利于人体健康。

市面上最常见的毛巾架通常被设计为一种固定于墙壁上的支架结构，包括多根平行设置的的横杆以及多根垂直设置在横杆之间的纵向连接杆。毛巾平铺晾晒于横杆上，毛巾架的尺寸根据需要晾晒的毛巾数量来确定，平铺晾晒所占空间较大，对于四口之家的家庭来说，若只采用一个毛巾架，则该毛巾架至少要能够满足8条毛巾的晾晒需求，按两排横杆（内、外两排）的结构来算（不考虑采用上下两层的结构，因为上下层的结构易出现上层毛巾滴水至下层毛巾的情况），毛巾架的尺寸通常会达到140cm（长）×30cm（宽）×50cm（高），这在当今房价昂贵，人均室内有效使用面积有限的大环境下显然会影响到人们的生活居住质量。

中国专利文献“CN105662254A”公开了一种带紫外线消毒功能的毛巾架，该专利通过在现有毛巾架的上方加设一个消毒罩盖，罩盖内设置紫外灯及加热装置对毛巾进行杀菌消毒，从而确保毛巾的干净卫生，但由于加装了消毒罩盖，其体积相比现有的毛巾挂架更大。

技术实现要素：

本发明要解决的技术问题是提供一种体积较小、悬挂毛巾数量较多、可节省空间的带臭氧分解模块的消毒盒。

为了解决上述技术问题，本发明采用如下技术方案：一种带臭氧分解模块的消毒盒，包括臭氧发生器及消毒盒壳体，所述消毒盒壳体内设有主杀菌腔，所述消毒盒壳体的正面设有用于关闭主杀菌腔的主门，所述臭氧发生器用于往主杀菌腔内注入臭氧对毛巾进行消毒，所述消毒盒壳体内还设有臭氧分解腔，所述臭氧分解腔设于主杀菌腔的下方并与主杀菌腔通过一块隔板隔开，所述隔板上开设有用于连通主杀菌腔和臭氧分解腔的通气孔，所述臭氧分解腔内设有臭氧分解模块，所述主杀菌腔内还设有横杆，所述横杆上设有多个用于夹持毛巾的夹持组件，所述夹持组件包括连接于横杆的空心夹套，所述空心夹套内设有一弹性部件，所述弹性部件的顶端与空心夹套或横杆连接，所述弹性部件的底端连接一挂钩或吊环，毛巾可由所述挂钩钩住或从所述吊环中穿过，在所述弹性部件的回弹力作用下，被所述挂钩钩住或从所述吊环中穿过的毛巾抵靠住空心夹套的底端，从而被夹持固定在所述挂钩或吊环上。

其中，所述横杆为中空结构且其一端连接臭氧发生器，所述横杆上开设有多个臭氧出气孔，所述空心夹套设于横杆下方且其顶端与横杆固定连接，所述空心夹套内设有一根吊杆，所述吊杆的左右两端连接于空心夹套，所述弹性部件吊设于吊杆下方且其顶端与吊杆连接。

优选的，所述吊环的直径大于空心夹套的直径。

进一步，所述空心夹套上竖直开设有一对用于防止吊环转动的缺口槽，所述吊环位于缺口槽中且可沿所述缺口槽上下移动。

更进一步，所述吊环的内圈中设有一根支杆，所述支杆将吊环的内圈分隔成可供毛巾穿过的上半部以及便于手指钩拉吊环的下半部。

优选的，所述隔板由右往左倾斜向下设置，所述通气孔开设在隔板的左端，所述臭氧分解模块固定安装在隔板的中部/右端下表面，所述臭氧分解腔的右侧还设有一用于将臭氧分解腔内气体抽至腔体外部的排气扇。

进一步，所述隔板的下表面设有一往下凸起的挡水条，所述挡水条横亘于通气孔和臭氧分解模块之间。

更进一步，所述臭氧分解腔的底壁自右往左倾斜向下设置且其左端开设有排水孔，所述臭氧分解腔的底壁上还设有往上凸起的防止水流至臭氧分解模块下方的隔水凸条，所述隔水凸条位于排水孔的右侧、臭氧分解模块的左侧。

其中，所述消毒盒壳体内还设有副杀菌腔，所述副杀菌腔位于主杀菌腔及臭氧分解腔的左侧或右侧，所述消毒盒壳体的正面设有用于关闭副杀菌腔的副门，所述副杀菌腔通过一块竖直设置的挡板与主杀菌腔及臭氧分解腔隔开，所述挡板上开设有用于连通主杀菌腔和副杀菌腔的通气孔以及用于连通副杀菌腔和臭氧分解腔的排气孔。

进一步，所述消毒盒壳体内还设有设备安装腔，所述设备安装腔位于副杀菌腔的正上方，所述设备安装腔与副杀菌腔之间通过一块水平托板隔开，所述臭氧发生器安装在设备安装腔内，所述消毒盒壳体的正面固定安装有用于封住设备安装腔的操作面板。

更进一步，所述弹性部件为螺旋弹簧，所述主门为折叠门，所述臭氧发生器的出气口连接一个三通阀，所述三通阀的一个出口通过管道与主杀菌腔连通，所述三通阀的另一个出口连接一个用于外接用气管的气管接头。

优选的，所述臭氧分解模块为发射光线波长在320～420nm的紫外灯。

优选的，所述消毒盒壳体的底部还可拆卸连接有一储水盒，所述储水盒设于排水孔的下方。

更优选的，所述臭氧分解腔内还竖直设置有一块圆孔阻尼板，所述圆孔阻尼板设于臭氧分解模块与排气扇之间。

本发明提供的带臭氧分解模块的消毒盒采用臭氧发生器往主杀菌腔内注入臭氧对毛巾进行消毒，毛巾通过空心夹套内配合弹性部件以及挂钩或吊环进行夹持固定，具体地，当选用挂钩夹持固定时，先往下拉出挂钩，此时弹性部件被拉伸，接着将毛巾钩于挂钩上，然后缓慢松开挂钩，在弹性部件回弹力的作用下，挂钩带着毛巾一起往上运动，当挂钩逐渐进入空心夹套中时，毛巾抵靠住空心夹套的底端，挂钩停止运动，此时毛巾被夹持住，该夹持方式相比仅用挂钩钩住的方案可以避免毛巾掉落的情况。当选用吊环夹持固定时，先往下拉出吊环，此时弹性部件被拉伸，接着将毛巾从吊环的内圈中穿出一小段，然后缓慢松开吊环，在弹性部件回弹力的作用下，吊环带着毛巾一起往上运动，当吊环逐渐进入空心夹套中时，毛巾抵靠住空心夹套的底端，吊环停止运动，此时毛巾被夹持住，采用吊环夹持比采用挂钩夹持具有更稳固的夹持效果，当需要取下毛巾时只需用一只手稍用力拉一下毛巾的一端就可将其从吊环中拖出（拉出毛巾所需力量大小跟所用弹性部件的弹力相关），而从挂钩上取下毛巾通常需要双手并用，一只手用于拉住挂钩不让其往上运动，另一只手用于从挂钩上取毛巾（若单手用力猛拉，还容易出现毛巾被钩烂的情况）。

总体来说，本发明通过空心夹套内配合弹性部件以及挂钩或吊环对毛巾进行夹持固定，大大减少了毛巾挂架的体积，实际应用时，本发明可以做到在70cm（长）×15cm（宽）×40cm（高）的主杀菌腔内挂置8条毛巾。本发明通过设置一块隔板在主杀菌腔的下方隔出一个臭氧分解腔，由于臭氧比空气重，其会往主杀菌腔的下方沉积，然后经通气孔进入臭氧分解腔中被臭氧分解模块分解掉，从而避免臭氧外溢至空气中。上述主杀菌腔的体积加上臭氧分解腔的体积（臭氧分解模块可选用长波紫外灯，此时臭氧分解腔的高度只需3～4cm即可）、消毒盒壳体的壁厚（采用不锈钢板制作，壁厚只需0.25mm即可）以及臭氧发生器安装空间（可以采用当前市面上常见的微型臭氧发生器，其体积约为15cm（高）×8cm（长）×3.5cm（宽/厚），本发明的总体积可以控制在80cm（长）×16cm（宽）×45cm（高）的尺寸范围之内，其体积相比现有的普通毛巾挂架以及毛巾消毒挂架均要小得多。

附图说明

图1为本发明中实施例的整体结构示意图；

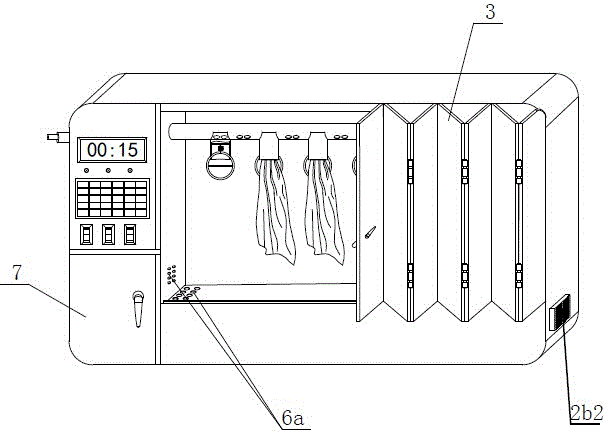

图2为主门打开后，主杀菌腔的内部结构示意图；

图3为拆除主门后，主杀菌腔的内部结构示意图；

图4为图1所示实施例的内部整体结构示意图；

图5为图1所示实施例中夹持组件的侧面整体结构示意图；

图6为图3中A部位的局部放大图；

图7为图4中A部位的局部放大图；

图8为图4中B部位的局部放大图；

图中：

1——臭氧发生器 2——消毒盒壳体 3——主门 4——横杆

6——隔板 7——副门 8——挡板 9——水平托板条

10——操作面板 11——气管接头 12——圆孔阻尼板 2a——主杀菌腔

2b——臭氧分解腔 2c——副杀菌腔 2d——设备安装腔 4a——臭氧出气孔

5a——空心夹套 5b——弹性部件 5c——吊环 6a——通气孔

6b——挡水条 8a——排气孔 2b1——臭氧分解模块 2b2——排气扇

2b3——排水孔 2b4——隔水凸条 5a1——吊杆 5a2——缺口槽

5c1——支杆 5c2——上半部 5c3——下半部。

具体实施方式

在本发明的描述中，需要理解的是，术语 “上”、“下”、 “顶”、“底”、“内”、 “外”、 “左”、 “右”、 “高于”、“低于”等指示的方位或位置关系均是基于附图所示的方位或位置关系，这样表述仅是为了让本发明的描述更简单、方便，而不是指示或暗示所指部件必须具有特定的方位、以特定的方位构造和操作。

另外，在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定” 等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

为了便于本领域技术人员更深入地理解发明构思，下面结合实施例对本发明作进一步的说明。

见图1-8所示，带臭氧分解模块的消毒盒，包括臭氧发生器1及消毒盒壳体2，消毒盒壳体2内设有主杀菌腔2a，消毒盒壳体2的正面设有用于关闭主杀菌腔2a的主门3，臭氧发生器1用于往主杀菌腔2a内注入臭氧对毛巾进行消毒，主杀菌腔2a内还设有横杆4，横杆4上设有多个用于夹持毛巾的夹持组件，夹持组件包括连接于横杆4的空心夹套5a，空心夹套5a内设有一弹性部件5b，弹性部件5b的顶端与空心夹套5a或横杆4连接，弹性部件5b的底端连接一挂钩或吊环5c，毛巾可由挂钩钩住或从吊环5c中穿过，在弹性部件5b的回弹力作用下，被挂钩钩住或从吊环5c中穿过的毛巾抵靠住空心夹套5a的底端，从而被夹持固定在挂钩或吊环5c上。

上述实施例提供的带臭氧分解模块的消毒盒采用臭氧发生器1往主杀菌腔2a内注入臭氧对毛巾进行消毒，毛巾通过空心夹套5a内配合弹性部件5b以及挂钩或吊环5c进行夹持固定，具体地，当选用挂钩夹持固定时，先往下拉出挂钩，此时弹性部件5b被拉伸，接着将毛巾钩于挂钩上，然后缓慢松开挂钩，在弹性部件5b回弹力的作用下，挂钩带着毛巾一起往上运动，当挂钩逐渐进入空心夹套5a中时，毛巾抵靠住空心夹套5a的底端，挂钩停止运动，此时毛巾被夹持住，该夹持方式相比仅用挂钩钩住的方案可以避免毛巾掉落的情况。当选用吊环5c夹持固定时，先往下拉出吊环5c，此时弹性部件5b被拉伸，接着将毛巾从吊环5c的内圈中穿出一小段，然后缓慢松开吊环5c，在弹性部件5b回弹力的作用下，吊环5c带着毛巾一起往上运动，当吊环5c逐渐进入空心夹套5a中时，毛巾抵靠住空心夹套5a的底端，吊环5c停止运动，此时毛巾被夹持住，采用吊环5c夹持比采用挂钩夹持具有更稳固的夹持效果，当需要取下毛巾时只需用一只手稍用力拉一下毛巾的一端就可将其从吊环5c中拖出（拉出毛巾所需力量大小跟所用弹性部件5b的弹力相关），而从挂钩上取下毛巾通常需要双手并用，一只手用于拉住挂钩不让其往上运动，另一只手用于从挂钩上取毛巾（若单手用力猛拉，还容易出现毛巾被钩烂的情况）。

总体来说，以上实施例通过空心夹套5a内配合弹性部件5b以及挂钩或吊环5c对毛巾进行夹持固定，大大减少了毛巾挂架的体积，实际应用时，上述实施例提供的方案可以做到在70cm（长）×15cm（宽）×40cm（高）的主杀菌腔5a内挂置8条毛巾。本发明通过设置一块隔板6在主杀菌腔2a的下方隔出一个臭氧分解腔2b，由于臭氧比空气重，其会往主杀菌腔2a的下方沉积，然后经通气孔6a进入臭氧分解腔2b中被臭氧分解模块2b1分解掉，从而避免臭氧外溢至空气中。上述主杀菌腔2a的体积加上臭氧分解腔2b的体积（臭氧分解模块2b1可以采用长波紫外灯，此时臭氧分解腔2b的高度只需3～4cm即可）、消毒盒壳体2的壁厚（采用不锈钢板制作，壁厚只需0.25mm即可）以及臭氧发生器1安装空间（可以采用当前市面上常见的微型臭氧发生器，其体积约为15cm（高）×8cm（长）×3.5cm（宽/厚），其总体积可以控制在80cm（长）×16cm（宽）×45cm（高）的尺寸范围之内，相比现有的普通毛巾挂架以及毛巾消毒挂架均要小得多。

在上述实施例中，见图2-6所示，横杆4为中空结构且其一端连接臭氧发生器1，横杆4上开设有多个臭氧出气孔4a，空心夹套5a设于横杆4下方且其顶端与横杆4固定连接，空心夹套5a内设有一根吊杆5a1，吊杆5a1的左右两端连接于空心夹套5a，弹性部件5b吊设于吊杆5a1下方且其顶端与吊杆5a1连接。其中，吊环5c的直径大于空心夹套5a的直径。其中，空心夹套5a上竖直开设有一对用于防止吊环5c转动的缺口槽5a2，吊环5c位于缺口槽5a2中且可沿缺口槽5a2上下移动。进一步，吊环5c的内圈中设有一根支杆5c1，支杆5c1将吊环5c的内圈分隔成可供毛巾穿过的上半部5c2以及便于手指钩拉吊环5c的下半部5c3。

作为一种优选的实施方式，见图4、7所示，隔板6由右往左倾斜向下设置，通气孔6a开设在隔板6的左端，臭氧分解模块2b1固定安装在隔板6的中部/右端下表面，臭氧分解腔2b的右侧还设有一用于将臭氧分解腔2b内气体抽至腔体外部的排气扇2b2。隔板6由右往左倾斜向下设置、通气孔6a开设在隔板6的左端、臭氧分解模块2b1固定安装在隔板6的中部/右端下表面可以防止通气孔6a中流出的水往右流至臭氧分解腔2b，避免臭氧分解腔2b触水短路。此外，通过臭氧分解腔2b的右侧排气扇2b2的抽吸作用可以引导臭氧流动至臭氧分解模块2b1下方，从而加快臭氧分解速度，进一步避免臭氧外溢。

见图7所示，进一步地，隔板6的下表面设有一往下凸起的挡水条6b，挡水条6b横亘于通气孔6a和臭氧分解模块2b1之间。该挡水条6b可以进一步防止通气孔6a中流出的水沿隔板下表面往右流至臭氧分解腔2b，避免臭氧分解腔2b触水短路。同时，在上述实施例中，臭氧分解腔2b的底壁也自右往左倾斜向下设置且其左端开设有排水孔2b3，臭氧分解腔2b的底壁上还设有往上凸起的防止水流至臭氧分解模块2b1下方的隔水凸条2b4，隔水凸条2b4位于排水孔2b3的右侧、臭氧分解模块2b1的左侧。隔水凸条2b4用于挡住水不让其往右流，从而促使积水尽快从排水孔2b3排出，这样有利于保持臭氧分解腔2b内干燥。

见图4和7所示，消毒盒壳体2内还设有副杀菌腔2c，副杀菌腔2c位于主杀菌腔2a及臭氧分解腔2b的左侧或右侧，消毒盒壳体2的正面设有用于关闭副杀菌腔2c的副门7，副杀菌腔2c通过一块竖直设置的挡板8与主杀菌腔2a及臭氧分解腔2b隔开，挡板8上开设有用于连通主杀菌腔2a和副杀菌腔2c的通气孔6a以及用于连通副杀菌腔2c和臭氧分解腔2b的排气孔8a。进一步地，消毒盒壳体2内还设有设备安装腔2d，设备安装腔2d位于副杀菌腔2c的正上方，设备安装腔2d与副杀菌腔2c之间通过一块水平托板隔9开，臭氧发生器1安装在设备安装腔2d内，消毒盒壳体2的正面固定安装有用于封住设备安装腔2d的操作面板10。将臭氧发生器1安装在消毒盒壳体2内可以让该带臭氧分解模块的消毒盒的整体性更好，同时避免臭氧发生器1因沐浴过程中被水淋湿短路，而将设备安装腔2d下方的空间用作副杀菌腔2c，使用者可以在副杀菌腔2c中放入牙刷、口杯等进行杀菌消毒，既让消毒盒的内部空间得到了充分利用，又增加了本发明的功能性。

最后，在上述实施例中，弹性部件5b为螺旋弹簧，主门3为折叠门，臭氧发生器1的出气口连接一个三通阀，三通阀的一个出口通过管道与主杀菌腔2a连通，三通阀的另一个出口连接一个用于外接用气管的气管接头11。主门3采用折叠门可以减少门打开时所占空间，便于在狭窄的卫生间里使用，而通过三通阀将臭氧发生器连接一个可外接气管的气管接头11可以通过外接管道对马桶进行杀菌消毒，实现一机多用。优选的，臭氧分解模块2b1为发射光线波长在320～420nm的紫外灯。优选的，在消毒盒壳体2的底部还可拆卸连接有一储水盒用于避免水直接滴落至地面，保持地面干燥（该储水盒在附图中未示出，根据需要，其可以采用与电饭锅储水盒类似的结构），储水盒设于排水孔2b3的下方。更优选的，见图8所示，臭氧分解腔2b内还竖直设置有一块圆孔阻尼板12，圆孔阻尼板12设于臭氧分解模块2b1与排气扇2b2之间。圆孔阻尼板12用于增加气流被抽出时的阻力，提高臭氧在臭氧分解模块2b1下方的停留时间，从而保证臭氧被分解得更彻底。

上述实施例为本发明较佳的实现方案，除此之外，本发明还可以其它方式实现，在不脱离本技术方案构思的前提下任何显而易见的替换均在本发明的保护范围之内。

为了让本领域普通技术人员更方便地理解本发明相对于现有技术的改进之处，本发明的一些附图和描述已经被简化，并且为了清楚起见，本申请文件还省略了一些其它元素，本领域普通技术人员应该意识到这些省略的元素也可构成本发明的内容。
