一种新型抽血护理装置的制作方法

本发明涉及医疗装置技术领域，尤其涉及一种新型抽血护理装置。

背景技术：

临床上对于血糖较高(糖尿病)的病人需要在同一天中多次采血，以准确测量并判断病人的病情严重程度，以提供最恰当的治疗。目前，为了准确掌握病人的血糖浓度，医院在治疗过程中需要对此类病人的血糖由护士多次进行采血，既增加了病人的痛苦，而且也增加了医疗服务人员的工作量，使用不便。同时，现今绝大多数医院床位紧张，对于无床位在医院等候多次采血的病患，需要长时间进行等待和重复排队挂号，增加了身体负担，同时医院嘈杂的环境也影响了病患的身心健康。对于另外一些病休在家的重症患者，医务人员多次采血，无疑会侵占较多的医疗资源，影响医疗服务的质量和效率。因此，急需一种可以在一天中自助多次采血并能有效减小医务人员劳动量的抽血护理装置。

技术实现要素：

为了实现上述目的，本发明提供了一种新型抽血护理装置。

为了解决上述技术问题，本发明通过下述技术方案得以解决：

一种新型抽血护理装置，包括主体11，主体11为带状结构，带状结构两端可连接形成环形束腹带结构，带状结构内部设置有抽血装置，带状结构内部抽血装置通过抽血管连接口1与人体手腕或其他部位的抽血针管相连接。

优选地，主体11上方连接有可搭放固定在用户肩部的挂带12。

优选地，抽血装置包括设置在主体11中部的控制器6，控制器6两侧分别设置有多个血瓶6，控制器6与左侧血瓶6之间设置有蠕动泵5，蠕动泵5的进液管道与抽血管连接口1连接，蠕动泵5的出液管道与所述多个血瓶6分别连接，各血瓶6的进口处分别设置有电动控制阀7，抽血管连接口1与蠕动泵5之间依次设置有压力传感器2、流量传感器3和总控制阀4。控制器8分别与压力传感器2、流量传感器3、总控制阀4、蠕动泵5以及各个电动控制阀7进行连接。

优选地，所述多个血瓶6为4个，在控制器6两侧分别设置。

优选地，控制器6、所述多个血瓶6、蠕动泵5分别设置于主体11内部的各收纳袋中。

优选地，使用过程中，根据控制器8的设定或者通过手动操作控制器8，控制器8控制总控制阀4以及相应的血瓶6进口处的电动控制阀7打开，蠕动泵5进行操作从而自动抽取一定量的血液储存至血瓶6中，控制器8通过压力传感器2监测血液流动的压力，流量传感器3监测血液的流量，当血液流量达到规定数值后，控制器8关闭蠕动泵5、总控制阀4以及相应的血瓶6进口处的电动控制阀7，完成一次抽血操作；在间隔一定时间后，需要再次抽血时，控制器控制总控制阀4以及所需的血瓶6进口处的电动控制阀7打开，重复上述步骤即可。

优选地，在各血瓶6所在的收纳袋的四周设置有保温层，保温层中设置有电动保温丝，所述电动保温丝通过控制器8进行控制，从而维持收纳袋中温度处于适宜的恒定温度范围，并保证血液活性从而保证血糖检测的准确性。

在一种优选实施方式中，各血瓶6的开口处连接有血糖自动检测装置，血糖自动检测装置与控制器8连接，控制器8自动记录并通过显示屏自动显示血糖测量的时间和数值。

优选地，控制器8与无线传输装置连接，控制器8通过无线传输装置向远程控制装置自动发送血糖测量的时间和数值信息。

本发明的新型抽血护理装置可自动多次抽取病患的血液并进行自动血糖测量，便于医务人员及时取得病患的血糖信息，可以极大的减轻医务人员的工作量，减轻病患的痛苦，提高医院运行效率，具有良好的市场应用前景。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明的新型抽血护理装置的外形结构示意图；

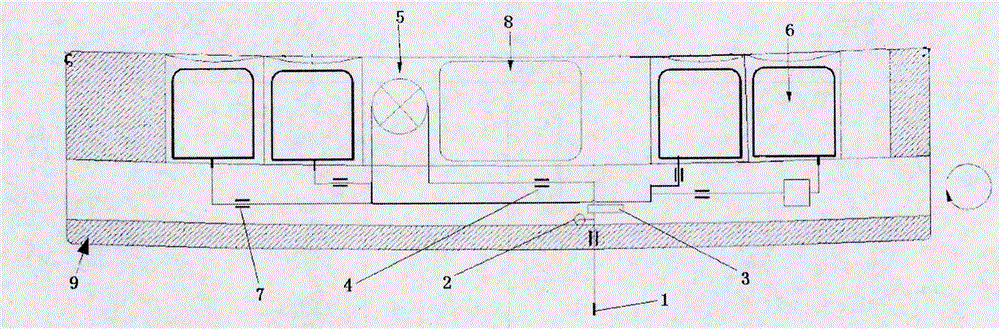

图2为本发明的新型抽血护理装置的主体内部结构示意图；

图3为本发明的新型抽血护理装置的原理示意图。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例的附图，对本发明实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本发明的一部分实施例，而不是全部的实施例。基于所描述的本发明的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明的新型抽血护理装置包括主体11，主体11为带状结构，带状结构两端可连接形成环形束腹带结构，带状结构内部设置有抽血装置。带状结构内部抽血装置通过抽血管连接口1与人体手腕或其他部位的抽血针管相连接。

如图1所示，在一种优选实施方式中，主体11上方连接有可搭放固定在用户肩部的挂带12。通过这一结构，用户可以将该新型抽血护理装置穿戴至用户的腹部，并利用挂带12进行固定，以使佩戴方便和舒适。实际使用过程中，病人只需将所述抽血装置与人体手腕或其他部位的抽血针管相连接，便可自动进行抽血和储存，可同时在数小时内完成多次抽血操作，不需要护士重复扎针，在多次抽血完成后只需定时收集血袋或血瓶6即可。

如图2所示，在一种优选实施方式中，抽血装置包括设置在主体11中部的控制器6，控制器6两侧分别设置有多个血瓶6，优选地，所述多个血瓶6为4个，在控制器6两侧分别设置。

控制器6与左侧血瓶6之间设置有蠕动泵5，蠕动泵5的进液管道与抽血管连接口1连接，蠕动泵5的出液管道与所述多个血瓶6分别连接，进一步地，各血瓶6的进口处分别设置有电动控制阀7，抽血管连接口1与蠕动泵5之间依次设置有压力传感器2、流量传感器3和总控制阀4。优选地，控制器6、所述多个血瓶6、蠕动泵5分别设置于主体11内部的各收纳袋中。

如图3所示，控制器8分别与压力传感器2、流量传感器3、总控制阀4、蠕动泵5以及各个电动控制阀7进行连接。

如图2、3所示，在本发明的新型抽血护理装置使用过程中，根据控制器8的设定或者通过手动操作控制器8，控制器8控制总控制阀4以及相应的血瓶6进口处的电动控制阀7打开，蠕动泵5进行操作从而自动抽取一定量的血液储存至血瓶6中，控制器8通过压力传感器2监测血液流动的压力，流量传感器3监测血液的流量，当血液流量达到规定数值后，控制器8关闭蠕动泵5、总控制阀4以及相应的血瓶6进口处的电动控制阀7，完成一次抽血操作。在间隔一定时间后，需要再次抽血时，控制器控制总控制阀4以及所需的血瓶6进口处的电动控制阀7打开，重复上述步骤以再次完成抽血操作，依次类推，可以自动完成多次抽血操作。

进一步优选地，在各血瓶6所在的收纳袋的四周设置有保温层(图中未示出)，保温层中设置有电动保温丝，所述电动保温丝通过控制器8进行控制，从而维持收纳袋中温度处于适宜的恒定温度范围，从而保证血液活性以进一步保证血糖检测的准确性。在本发明中，采用主体11缠绕至用户的腹部的结构，可以充分利用患者腹部的体温，以辅助保持血液的活性。

在一种优选实施方式中，各血瓶6的开口处连接有血糖自动检测装置(图中未示出)，血糖自动检测装置与控制器8连接，控制器8自动记录并通过显示屏(图中未示出)自动显示血糖测量的时间和数值。进一步优选地，控制器8与无线传输装置连接，控制器8通过无线传输装置向远程控制装置例如电脑自动发送血糖测量的时间和数值信息，医生可以及时取得血糖信息数据，方便、快速的做出诊断，可以有效减少医务人员的劳动强度并提高诊断效率。

在一种优选实施方式中，医务人员也可以随时抽取已经完成抽血操作的血瓶6集中进行血糖测量，同时，插入新的血瓶6，以等待下次测量操作。通过这种方式，医务人员只需按需收集即可，无需多次扎针和手动操作，提高了医院的工作效率，面对现今医务人员不足的现状，具有显著的实际应用效益，可以极大的减轻医务人员的工作量，并提高患者的舒适度。

应该理解，尽管参考其示例性的实施方案，已经对本发明进行具体地显示和描述，但是本领域的普通技术人员应该理解，在不背离由权利要求书所定义的本发明的精神和范围的条件下，可以在其中进行各种形式和细节的变化，可以进行各种实施方案的任意组合。
