一种可任意调节的输液椅的制作方法

本发明涉及医疗器械技术领域，尤其涉及一种可任意调节的输液椅。

背景技术：

输液椅适用于病人输液时的座椅，处于对患者健康的考虑，输液椅都是符合国家标准，采用碳钢材料制作而成，并且输液椅的外露金属部分应该是光滑、无倒刺，避免对患者造成划伤。

专利申请号为CN201520277061.2的发明专利公布了“一种新型输液椅”，主要由椅座、椅背和椅腿组成，所述椅腿之间设有若干连杆，所述椅腿和连杆组成支架，连杆加强固定支架，所述椅腿下部设有脚垫，脚垫防滑且保护地板；所述椅腿上部设有扶手，所述椅腿两侧之间设有椅座，所述椅座一侧设有椅背，椅背一侧设有调整器，所述调整器主要由连接板、固定板组成，所述连接板通过螺丝连接在椅背一侧，固定板连接在椅腿上部，固定板上设有按钮，通过按钮调节椅背与椅座之间的角度；所述椅座一侧设有支撑台，所述支撑台上设有导柱孔，所述支撑台上部设有输液架，所述输液架下部设有台阶面，输液架安装在导柱孔，通过台阶面定位连接；椅座下部设有千斤顶，千斤顶可将输液椅抬起。该输液椅与现有技术相比较有益效果表现在：1)所述支撑台上设有导柱孔，输液架下部设有台阶面，输液架可直接安装在导柱孔，通过台阶面定位，方便快捷；2)椅座下部设有千斤顶，千斤顶可将输液椅和患者一起抬起，将脚垫换成万向轮，实现输液椅的行走；3)所述椅座下部两侧设有储物箱，储物箱摆放物品，不占用空间；4)结构简单，占地面积小，实现对患者及时有效的处理，减缓病情恶化。

病人由于身体不便，常常需要调整座椅以适应身体，但是，上述输液椅的背板、座板、腿板不能自由调节，无法增加病人的舒适度，不利于身体恢复。如果能对输液椅的背板、腿板调节倾斜角度，对座板调节高度或倾斜角度，便可改善座椅的舒适性。

技术实现要素：

本发明克服了现有技术的不足，提供一种背板、座板、腿板均可已有调节以提高病人舒适度的输液椅。

为解决上述的技术问题，本发明采用以下技术方案：

一种可任意调节的输液椅，包括输液椅本体，输液椅本体上安装有输液架，所述输液椅本体中部设置有升降机构，升降机构的外端连接有座板；输液椅本体的一端铰接有背板，背板与输液椅本体的连接处还安装有扭簧；所述输液椅本体的另一端铰接有腿板，腿板上连接有用于驱动腿板转动的驱动机构，驱动机构固定于输液椅本体上。

作为本发明的优选方案，所述升降机构包括座板气缸，座板气缸的缸套与输液椅本体固定连接，座板气缸的缸套与活塞杆之间铰接有折叠升降机构，折叠升降机构的另一端与座板铰接。

作为本发明的优选方案，所述升降机构为两组，两组升降机构间隔设置。

作为本发明的优选方案，所述腿板上设置有滑槽，滑槽内设置有滑块；所述驱动机构为腿板气缸，滑块的外端与腿板气缸的活塞杆固定连接。

与现有技术相比，本发明的有益效果是：

1、本发明的输液椅本体中部设置有升降机构，升降机构的外端连接有座板，可利用升降机构调节座板的高度，从而满足病人舒适度要求。输液椅本体的一端铰接有背板，背板与输液椅本体的连接处还安装有扭簧。当病人未倚靠或轻微倚靠时，扭簧的拉力使背板竖直，当病人往后压背板时，背板倾转到一定角度，因此背板可以紧密贴靠病人背部，对病人起到保护作用并增加舒适性。输液椅本体的另一端铰接有腿板，腿板上连接有用于驱动腿板转动的驱动机构，驱动机构固定于输液椅本体上。通过控制驱动机构调整腿板的倾转角度，满足病人需求。

2、通过控制座板气缸活塞杆的伸缩来驱动折叠升降机构的上升高度，结构简单，易于操作，方便病人对座板高度进行调整。

3、升降机构为两组，两组升降机构间隔设置，通过调整两组升降机构到不同高度，即可改变座板的高度和倾斜角度，以提高病人舒适度。座板角度的调整还有利于病人下椅。

4、当需要调节腿板的倾斜角度时，驱动腿板气缸，使活塞杆伸长到合适位置，滑块被推到一定位置时，腿板的角度会随之改变，从而方便病人放置腿部，增加病人舒适度。

附图说明

图1是本发明的结构示意图。

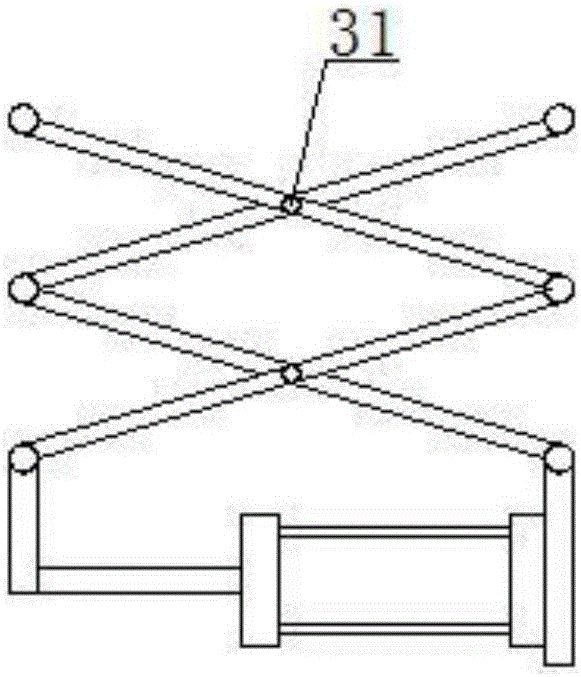

图2是升降机构的结构示意图。

图中，1-输液椅本体，2-输液架，3-升降机构，4-座板，5-背板，6-扭簧，7-腿板，8-驱动机构，31-折叠升降机构，9-滑块。

具体实施方式

下面结合附图，对本发明作详细的说明。

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

实施例一

一种可任意调节的输液椅，包括输液椅本体1，输液椅本体1上安装有输液架2，其特征在于，所述输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4；输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6；所述输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。

本发明的输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4，可利用升降机构3调节座板4的高度，从而满足病人舒适度要求。输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6。当病人未倚靠或轻微倚靠时，扭簧6的拉力使背板5竖直，当病人往后压背板5时，背板5倾转到一定角度，因此背板5可以紧密贴靠病人背部，对病人起到保护作用并增加舒适性。输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。通过控制驱动机构8调整腿板7的倾转角度，满足病人需求。

实施例二

一种可任意调节的输液椅，包括输液椅本体1，输液椅本体1上安装有输液架2，其特征在于，所述输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4；输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6；所述输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。

本发明的输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4，可利用升降机构3调节座板4的高度，从而满足病人舒适度要求。输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6。当病人未倚靠或轻微倚靠时，扭簧6的拉力使背板5竖直，当病人往后压背板5时，背板5倾转到一定角度，因此背板5可以紧密贴靠病人背部，对病人起到保护作用并增加舒适性。输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。通过控制驱动机构8调整腿板7的倾转角度，满足病人需求。

所述升降机构3包括座板气缸，座板气缸的缸套与输液椅本体1固定连接，座板气缸的缸套与活塞杆之间铰接有折叠升降机构31，折叠升降机构31的另一端与座板4铰接。通过控制座板气缸活塞杆的伸缩来驱动折叠升降机构3的上升高度，结构简单，易于操作，方便病人对座板高度进行调整。

实施例三

一种可任意调节的输液椅，包括输液椅本体1，输液椅本体1上安装有输液架2，其特征在于，所述输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4；输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6；所述输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。

本发明的输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4，可利用升降机构3调节座板4的高度，从而满足病人舒适度要求。输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6。当病人未倚靠或轻微倚靠时，扭簧6的拉力使背板5竖直，当病人往后压背板5时，背板5倾转到一定角度，因此背板5可以紧密贴靠病人背部，对病人起到保护作用并增加舒适性。输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。通过控制驱动机构8调整腿板7的倾转角度，满足病人需求。

所述升降机构3包括座板气缸，座板气缸的缸套与输液椅本体1固定连接，座板气缸的缸套与活塞杆之间铰接有折叠升降机构31，折叠升降机构31的另一端与座板4铰接。通过控制座板气缸活塞杆的伸缩来驱动折叠升降机构3的上升高度，结构简单，易于操作，方便病人对座板高度进行调整。

所述升降机构3为两组，两组升降机构3间隔设置。升降机构3为两组，两组升降机构3间隔设置，通过调整两组升降机构3到不同高度，即可改变座板4的高度和倾斜角度，以提高病人舒适度。座板4角度的调整还有利于病人下椅。

实施例四

一种可任意调节的输液椅，包括输液椅本体1，输液椅本体1上安装有输液架2，其特征在于，所述输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4；输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6；所述输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。

本发明的输液椅本体1中部设置有升降机构3，升降机构3的外端连接有座板4，可利用升降机构3调节座板4的高度，从而满足病人舒适度要求。输液椅本体1的一端铰接有背板5，背板5与输液椅本体1的连接处还安装有扭簧6。当病人未倚靠或轻微倚靠时，扭簧6的拉力使背板5竖直，当病人往后压背板5时，背板5倾转到一定角度，因此背板5可以紧密贴靠病人背部，对病人起到保护作用并增加舒适性。输液椅本体1的另一端铰接有腿板7，腿板7上连接有用于驱动腿板7转动的驱动机构8，驱动机构8固定于输液椅本体1上。通过控制驱动机构8调整腿板7的倾转角度，满足病人需求。

所述升降机构3包括座板气缸，座板气缸的缸套与输液椅本体1固定连接，座板气缸的缸套与活塞杆之间铰接有折叠升降机构31，折叠升降机构31的另一端与座板4铰接。通过控制座板气缸活塞杆的伸缩来驱动折叠升降机构3的上升高度，结构简单，易于操作，方便病人对座板高度进行调整。

所述升降机构3为两组，两组升降机构3间隔设置。升降机构3为两组，两组升降机构3间隔设置，通过调整两组升降机构3到不同高度，即可改变座板4的高度和倾斜角度，以提高病人舒适度。座板4角度的调整还有利于病人下椅。

所述腿板7上设置有滑槽，滑槽内设置有滑块9；所述驱动机构8为腿板气缸，滑块9的外端与腿板气缸的活塞杆固定连接。当需要调节腿板7的倾斜角度时，驱动腿板气缸，使活塞杆伸长到合适位置，滑块9被推到一定位置时，腿板7的角度会随之改变，从而方便病人放置腿部，增加病人舒适度。
