急救床的制作方法

本发明涉及急救设备，尤其涉及一种急救床。

背景技术：

现有的急救床大多都是结构简单、设备简陋、移动不够灵活，主要由床身、床体支架、以及一些急救工具组成。床身是由一块硬板构成，不能够移动、升起、折叠，而且床板非常硬，不舒适，设计不够人性化；床体支架为固定式，四个支脚不能够升起、压缩，进而导致床位的高度无法调节，有特殊情况时会对伤员急救带来困难；另外，病人经常会发生呕吐，目前的急救床也没有相应的设计，可以避免病人呕吐在急救床上。

技术实现要素：

针对上述技术问题，本发明设计开发了一种可方便地升起降落，可收纳病人的呕吐物的急救床。

本发明提供的技术方案为：

一种急救床，包括：

床板，所述床板的两侧设置有床板边架，床板边架与床板滑轨插接且滑动配合；所述床板包括前板、后板且两者连接处为铰接，所述后板下方设置有后板升降机构；

呕吐物收容袋，所述床板具有头部位置，所述床板在头部位置的一侧开设有一开口，所述呕吐物收容袋的袋口连接至所述开口的开口边沿，设置于所述床板的下方；

擦拭巾袋，其通过粘扣粘贴在所述床板的背面，所述擦拭巾袋内装有擦拭巾；

床体支架，其设置于床板滑轨的下方，所述床体支架包括设置在床板滑轨下方左右两侧的两个剪刀型升降架；每个剪刀型升降架包括交叉连接成X形的两支杆，至少一支杆上设置有液压缸，液压缸的活塞杆端部连接另一支杆。

优选的是，所述的急救床中，所述呕吐物收容袋为由塑料制成。

优选的是，所述的急救床中，所述呕吐物收容袋的袋口连接有一个由硬质塑料制成的连接环，所述连接环的侧边具有若干突起，所述开口边沿具有环形卡槽，所述连接环以可拆卸地方式卡入所述环形卡槽内。

优选的是，所述的急救床中，所述连接环的侧边均匀分布有若干突起。

优选的是，所述的急救床中，所述连接环的上边缘设置有一圈密封环。

优选的是，所述的急救床中，所述剪刀型升降架的底部设置有滑轮。

优选的是，所述的急救床中，所述床板边架的前端设有床板轮。

本发明所述的急救床提供了呕吐物收容袋和擦拭巾袋，病人躺在急救床时，当想要呕吐时，可将头偏向一侧，呕吐在呕吐物收容袋中，医护人员可以直接从擦拭巾袋取出擦拭巾，对病人进行擦拭；本发明的急救床还设置了床板支架，床体支架可以自由升降；床板边架与床板滑板之间可滑动，从而可以方便地调整床板的位置。

附图说明

图1为本发明所述的急救床的结构示意图；

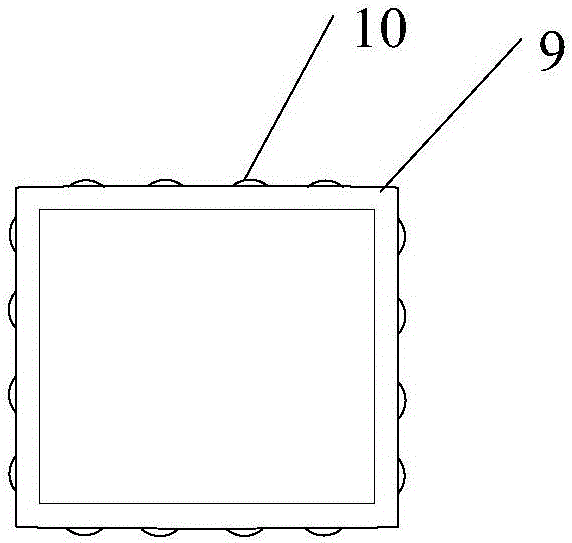

图2为本发明所述的连接环的结构示意图。

具体实施方式

下面结合附图对本发明做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

如图1所示，本发明提供一种急救床，包括：床板1，所述床板的两侧设置有床板边架3，床板边架与床板滑轨插接且滑动配合；所述床板包括前板、后板2且两者连接处为铰接，所述后板下方设置有后板升降机构；呕吐物收容袋，所述床板具有头部位置，所述床板在头部位置6的一侧开设有一开口，所述呕吐物收容袋5的袋口连接至所述开口的开口边沿，设置于所述床板的下方；擦拭巾袋7，其通过粘扣粘贴在所述床板的背面，所述擦拭巾袋内装有擦拭巾；床体支架11，其设置于床板滑轨的下方，所述床体支架包括设置在床板滑轨下方左右两侧的两个剪刀型升降架；每个剪刀型升降架包括交叉连接成X形的两支杆4，至少一支杆上设置有液压缸8，液压缸的活塞杆端部连接另一支杆。

本发明在床板的头部位置的一侧设置了一个呕吐物收容袋5。病人想要呕吐时，可以将头偏向一侧，呕吐到该呕吐物收容袋内。还可以在呕吐物收容袋的周围以及头部位置铺上一层塑料制成的垫层，避免呕吐物沾到床板上。

并且，在床板的背面还通过粘扣设置一个擦拭巾袋7，擦拭巾袋内装有擦拭巾，医护人员可以将擦拭巾从擦拭巾袋中取出来，对病人进行擦拭。

床板滑轨的下方设有床体支架11，床体支架11包括设置在床板滑轨下方左右两侧的两个剪刀型升降架；每个剪刀型升降架包括交叉连接成X形的两支杆，至少一支杆上设置有液压缸8，液压缸的活塞杆端部连接另一支杆；所述支杆的底端安装有万向轮；所述两个剪刀型升降架的底端之间设置有可放置急救箱的搁板；所述床板滑轨上设置有升降吊瓶支架。所述床板滑轨的两侧设有把手。通过气缸或液压缸的活塞杆将床板的后板顶起，后板升起的高度可以调节，来满足病人的需求，使病人趟地更舒适，或者对病人进行特定治疗。

另外，床板与床体本身能够分离，床板边架与床板滑轨之间滑动分离，使床板抽拉下来，随时随地的将伤员送到检测仪中。

优选的是，所述的急救床中，所述呕吐物收容袋为由塑料制成。利用塑料制成呕吐物收容袋，可以减小呕吐物收容袋的制作成本。

请看图2，优选的是，所述的急救床中，所述呕吐物收容袋的袋口连接有一个由硬质塑料制成的连接环9，所述连接环9的侧边具有若干突起10，所述开口边沿具有环形卡槽，所述连接环以可拆卸地方式卡入所述环形卡槽内。连接环可以卡入至环形卡槽内，从而将呕吐物收容袋连接到开口边沿；也可以将连接环从环形卡槽取下，将呕吐物收容袋扔掉。

优选的是，所述的急救床中，所述连接环9的侧边均匀分布有若干突起10。突起可以起到帮助连接环固定的作用。

优选的是，所述的急救床中，所述连接环9的上边缘设置有一圈密封环。为了增加密封性，实现连接环和环形卡槽的密封连接，在连接环上边缘设置一圈密封环。

优选的是，所述的急救床中，所述剪刀型升降架的底部设置有滑轮。可以推动急救床，来改变急救床的位置。

优选的是，所述的急救床中，所述床板边架的前端设有床板轮。当将床板从床板滑轨上抽下，床板也可以滑动，从而减轻医护人员的工作强度。

尽管本发明的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本发明的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本发明并不限于特定的细节和这里示出与描述的图例。
