一种骨科锁定螺钉的制作方法

技术领域

本发明涉及医疗器械技术领域，尤其是一种螺钉，具体涉及一种骨科锁定螺钉。

背景技术：

骨折是指骨结构的连续性完全或部分断裂。多见于儿童及老年人，中青年人也时有发生。病人常为—个部位骨折，少数为多发性骨折。经及时恰当处理，多数病人能恢复原来的功能，少数病人可遗留有不同程度的后遗症。

骨折病人的典型表现是伤后出现局部变形、肢体等出现异常运动、移动肢体时可听到骨擦音。此外，伤口剧痛，局部肿胀、淤血，伤后出现运动障碍。治疗骨折的最终目的是使受伤肢体最大限度的恢复功能。因此，在骨折治疗中，其复位、固定、功能锻炼这三个基本原则十分重要。

复位：是将骨折后发生移位的骨折断端重新恢复正常或接近原有解剖关系，以重新恢复骨骼的支架作用。复位的方法有闭合复位和手术复位。

固定：骨折复位后，因不稳定，容易发生再移位，因此要采用不同的方法将其固定在满意的位置，使其逐渐愈合。常用的固定方法有：小夹板、石膏绷带、外固定支架、牵引制动固定等，这些固定方法称外固定。如果通过手术切开用钢板、钢针、髓内针、螺丝钉等固定，则称内固定。

功能锻炼：通过受伤肢体肌肉收缩，增加骨折周围组织的血液循环，促进骨折愈合，防止肌肉萎缩，通过主动或被动活动未被固定的关节，防止关节粘连、关节囊挛缩等，使受伤肢体的功能尽快恢复到骨折前的正常状态。

骨折部位在固定时，锁定螺钉是最常用的。目前的锁定螺钉种类较多，但大多存在一定的缺陷。比如：只有端头有螺纹的锁定螺钉虽然便于骨折部位生长，但手术过程中拧入慢、需要用的麻醉剂更多、患者出血更多；钉杆上遍布螺纹的螺钉拧入快、患者痛苦小，但是螺牙影响骨折部位的生长；还有一种中空的螺钉，这种螺钉强度有待改进。

技术实现要素：

本发明的目的是提供一种强度高、便于拧入、减少病人痛苦、节约材料的骨科锁定螺钉。

为了解决背景技术所存在的问题，本发明是采用以下技术方案：一种骨科锁定螺钉，它包含螺钉头部及螺钉轴杆，螺钉头部与螺钉轴杆连为一体，螺钉轴杆靠近螺钉头部的一端设置为滑动端，滑动端的后侧依次设置有松质锁定螺纹和皮质锁定螺纹，且松质锁定螺纹和皮质锁定螺纹的方向是一致的；螺钉头部及螺钉轴杆的轴心设置有一通孔，该通孔中同轴插接有助攻内杆，助攻内杆的尖端穿出螺钉轴杆的端部，其尾端穿出螺钉头部，且螺钉头部为六角形或梅花形设计。

作为本发明的进一步改进；所述的滑动端的外壁均布加强筋。

作为本发明的进一步改进；所述的松质锁定螺纹的螺距为皮质锁定螺纹螺距的2—3倍。

作为本发明的进一步改进；所述的螺钉头部及螺钉轴杆采用不锈钢材质制成。

作为本发明的进一步改进；所述的助攻内杆采用钛合金材质制成，其尖端外缘均布数个凸榫；所述的螺钉头部及螺钉轴杆内部通孔的外缘均布数个与凸榫相对应的榫槽，助攻内杆的凸榫与榫槽相配合插接在螺钉头部及螺钉轴杆内部。

本发明的使用方法为：

骨科锁定螺钉用于固定骨折处的骨头，使得骨头断裂处重新结合，骨科锁定螺钉的螺钉头部套接在与其相对应的扳手内，皮质锁定螺纹在助攻内杆的作用下，穿过骨头上部的皮质层、松质骨层和骨腔后与位于下部的松质骨层和皮质层相锁定；松质锁定螺纹与骨头上部的皮质层和松质骨层相锁定，滑动端没有螺纹不与骨头锁定；助攻内杆采用高强度的钛合金材质制成，尖端外露起到助攻的作用，便于皮质锁定螺纹的旋进；手术完毕后，将助攻内杆抽出即可。

采用上述技术方案，本发明具有以下有益效果：

1、加强筋增加了螺钉轴杆的强度，且其内部的通孔孔径小，整体强度得到保证；

2、助攻内杆为钛合金材质，其尖端露出螺钉轴杆，直接作为施力点，便于皮质锁定螺纹攻入；

3、滑动端不与骨头锁定，从而为骨折处带来愈合空间，利于骨头生长愈合；

4、助攻内杆可以消毒后重复使用，整体节约材料，节约成本。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明所提供的实施例的结构示意图；

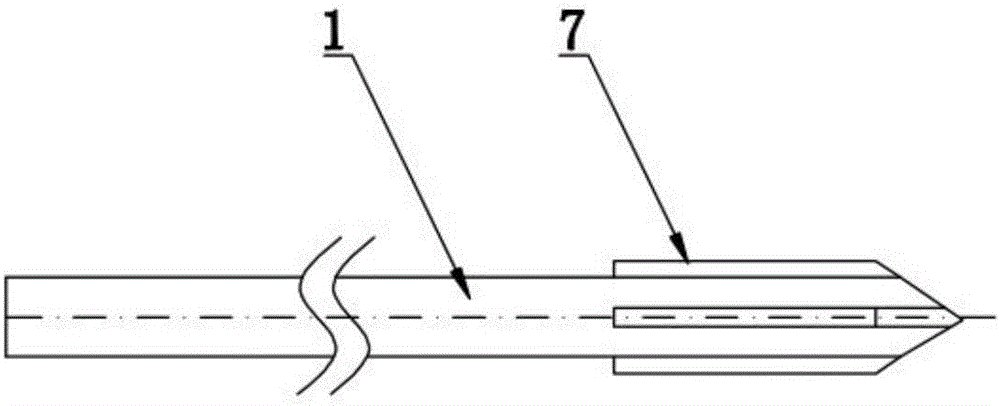

图2为本发明所提供的实施例中助攻内杆的结构示意图；

图3为图2的右视图；

图4为图1的A-A向剖视图；

图5为图1的B-B向剖视图；

附图标记：

1—助攻内杆；2—螺钉头部；3—螺钉轴杆；4—加强筋；5—松质锁定螺纹；6—皮质锁定螺纹；7—凸榫；8—通孔。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本发明，并不用于限定本发明。

请参阅图1-图5，本具体实施方式采用以下技术方案：一种骨科锁定螺钉，它包含助攻内杆1、螺钉头部2、螺钉轴杆3、加强筋4、松质锁定螺纹5、皮质锁定螺纹6、凸榫7、通孔8，螺钉头部2与螺钉轴杆3连为一体，螺钉轴杆3靠近螺钉头部2的一端设置为滑动端，滑动端的后侧依次设置有松质锁定螺纹5和皮质锁定螺纹6，且松质锁定螺纹5和皮质锁定螺纹6的方向是一致的；螺钉头部2及螺钉轴杆3的轴心设置有一通孔8，该通孔8中同轴插接有助攻内杆1，助攻内杆1的尖端穿出螺钉轴杆3的端部，其尾端穿出螺钉头部2，且螺钉头部2为六角形设计；

所述的滑动端的外壁均布加强筋4；所述的松质锁定螺纹5的螺距为皮质锁定螺纹6螺距的2倍；所述的螺钉头部2及螺钉轴杆3采用不锈钢材质制成；所述的助攻内杆1采用钛合金材质制成，其尖端外缘均布数个凸榫7；所述的螺钉头部2及螺钉轴杆3内部通孔8的外缘均布数个与凸榫7相对应的榫槽，助攻内杆1的凸榫7与榫槽相配合插接在螺钉头部2及螺钉轴杆3内部。

本具体实施方式用于固定骨折处的骨头，使得骨头断裂处重新结合，骨科锁定螺钉的皮质锁定螺纹6在助攻内杆1的作用下，穿过骨头上部的皮质层 、松质骨层和骨腔后与位于下部的松质骨层和皮质层相锁定；松质锁定螺纹5与骨头上部的皮质层和松质骨层相锁定，滑动端没有螺纹不与骨头锁定，从而为骨折处带来愈合空间，利于骨头生长愈合。助攻内杆1采用高强度的钛合金材质制成，尖端外露起到助攻的作用，便于皮质锁定螺纹6的旋进，节约手术时间。手术完毕后，将助攻内杆1抽出，加强筋4增加了螺钉轴杆3的强度，且其内部的通孔8孔径小，整体强度得到保证。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下， 能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
