一种手术室地面吸针器的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种手术室地面吸针器。

背景技术：

医生在进行手术过程中，因多种原因可能使缝合针遗失，此时为确保缝合针并未落入患者体内，需在缝合之前在工具盘及地面找到遗失的缝合针，当缝合针落在地面时，常常因为寻找面积大、视距较远，同时阻碍视线的障碍物较多等问题，给医生造成很大麻烦。

技术实现要素：

本实用新型要解决的技术问题是提供了一种寻针快捷，省时省力的手术室地面吸针器。

本实用新型的技术方案如下：

一种手术室吸针器，包括吸针箱，在所述吸针箱的一侧设有推杆，所述推杆上设有电池盒，所述推杆上设有电源开关，所述电源开关与电池盒连接；该吸针箱内设有电磁铁，所述电磁铁由三根电磁杆组成，三根所述电磁杆沿圆周方向均匀设置，三根该电磁杆均与电源开关连接；该电磁铁的中部设有转轴，所述转轴的上端与吸针箱顶板的内侧壁转动连接，所述吸针箱的顶板上设有电机，所述电机的一端与转轴连接，另一端与电源开关连接；所述电磁铁的下方设有活动底板，所 述吸针箱左、右内侧壁的下端对称设有两条滑槽，所述活动底板的左、右两端分别嵌设在对应端的滑槽内，所述活动底板与滑槽滑动连接；在所述吸针箱的前端设有LED灯，所述LED灯与电池盒以及电源开关连接，该吸针箱的下端设有滑轮。

采用以上结构，电磁铁由三个电磁杆组成，减轻了电磁铁的重量，三个电磁杆由转轴带动转动，转动形成圆面，增大了电磁杆寻针的平面范围，由于吸针箱在滑轮的带动下移动，三个电磁杆的转动使得地面上的针不会聚集在一个区域内，而会分散在三个电磁杆上，不会因堆积而影响磁性作用，使用效率高；吸针的时候，打开活动底板，再打开电源开关，电磁杆通电具有电磁力，吸针操作完毕后，把活动底板推回到吸针箱内，关闭电源开关，电磁杆失去磁性，针直接掉落在活动底板上，最后拉出活动底板，活动底板在滑槽内滑动顺畅，把找到的针收集处理，另外，LED灯也便于在多种环境下寻针，操作简便，省时省力，适用范围广。

为了便于开闭，作为优选，在所述活动底板上设有拉手

为了快速消磁，作为优选，所述电磁杆采用硅钢材料制成。

有益效果：本实用新型利用电磁铁寻针，减轻了电磁铁的重量，省时省力，活动底板的滑动能辅助收集电磁铁上的针，操作便捷，应用范围广。

附图说明

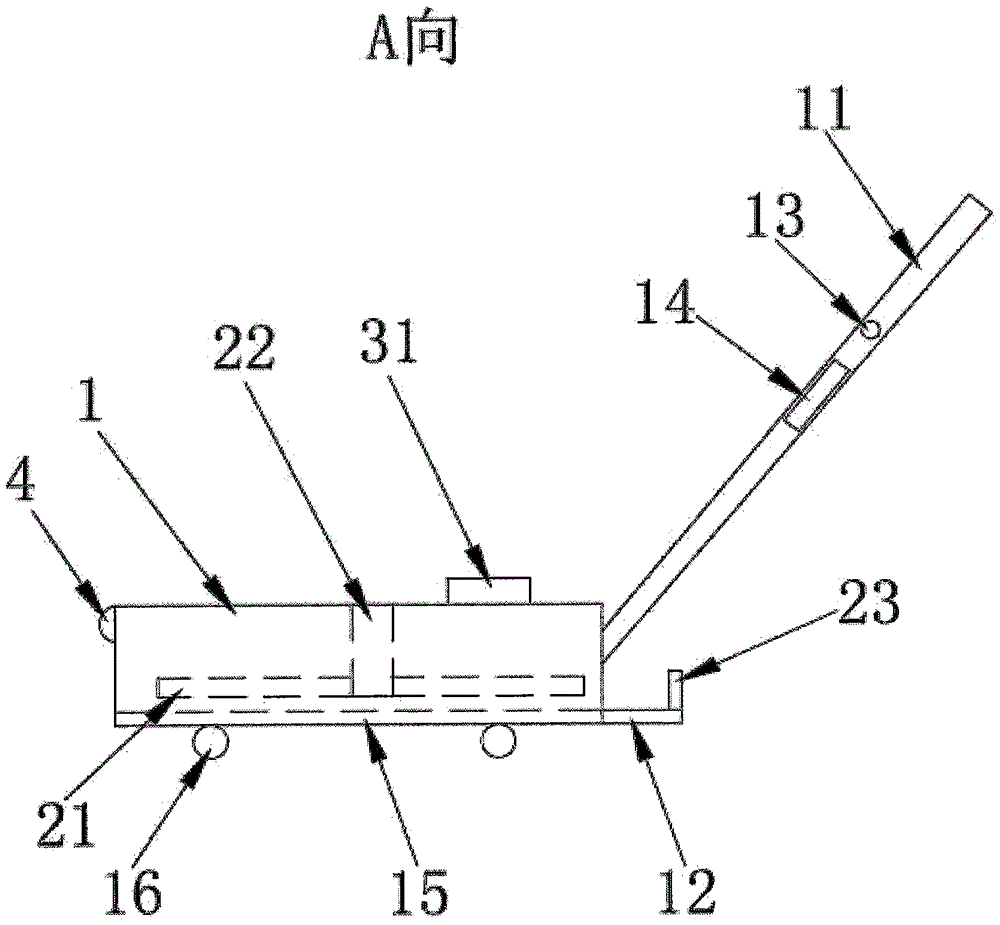

图1为本实用新型的结构示意图。

图2为图1的A向视图。

图3为本实用新型的使用状态图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

由图1和图2所示，本实用新型由吸针箱1等组成，所述吸针箱1的下端设有滑轮16，在所述吸针箱1的一侧设有推杆11，所述推杆11上设有电池盒14，所述推杆11上设有电源开关13，所述电源开关13与电池盒14连接；在所述吸针箱1的前端设有LED灯4，所述LED灯4与电池盒14以及电源开关13连接。

由图1和图2所示，该吸针箱1内设有电磁铁，所述电磁铁由三根硅钢材料制成的电磁杆21组成，三根所述电磁杆21沿圆周方向均匀设置，三根该电磁杆21均与电源开关13连接；该电磁铁2的中部设有转轴22，所述转轴22的上端与吸针箱1顶板的内侧壁转动连接，所述吸针箱1的顶板上设有电机31，所述电机31的一端与转轴22连接，另一端与电源开关13连接。

如图3所示，所述电磁铁的下方设有活动底板12，在所述活动底板12上设有拉手23，所述吸针箱1左、右内侧壁的下端对称设有两条滑槽15，所述活动底板12的左、右两端分别嵌设在对应端的滑槽15内，所述活动底板12与滑槽15滑动连接。

本实用新型的使用方法如下：

如图1到图3所示，电磁铁由三个电磁杆21组成，减轻了电磁铁的重量，三个电磁杆21由转轴22带动转动，转动形成圆面，增大了电磁杆21寻针的平面范围，由于吸针箱1在滑轮16的带动下 移动，三个电磁杆21的转动使得地面上的针不会聚集在一个区域内，而是会分散在三个电磁杆21上，不会因堆积而影响磁性作用，使用效率高；吸针的时候，打开活动底板12，再打开电源开关13，启动电机31，电磁杆21通电具有电磁力，电机31转动转轴22，并带动三个电磁杆21一起转动，使用者推着推杆11开始寻针吸针操作；吸针操作完毕后，把活动底板12推回到吸针箱1内，关闭电源13开关，电磁杆21失去磁性，针直接掉落在活动底板12上，最后拉动拉手23沿滑槽15从吸针箱1内拉出活动底板12，把找到的针取出收集处理。

在光线较暗的地方，吸针箱1前端的LED灯4可以帮助照明，在有光线的地方，灯光在针上的反光也能帮助找到针掉落的位置，实用便捷。

本实用新型未描述部分与现有技术一致，在此不作赘述。

以上仅为本实用新型的实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构，直接或间接运用在其他相关的技术领域，均同理在本实用新型的专利保护范围之内。
