可伸缩手术纳污袋及减压装置的制作方法

本实用新型涉及医疗器械领域，特别为一种可伸缩手术纳污袋及减压装置。

背景技术：

穿刺及固定是外科手术中最基础的操作之一，通过穿刺和固定操作就可以在人体内建立起一个稳定的通道，同时通过该通道即可实现后续的引流、穿刺或者是封堵的操作。

通过穿刺减压可以将胃、肠内的残留物清理干净，从而防止在切除手术的过程中内容物溢出而污染周围的手术环境，从而引起手术感染。

现有手术中，只是用普通的医疗用的袋子将冲洗减压中流出的大量残留物及液体收集，最后统一处理，并没有专门针对冲洗减压操作环节设计专用的纳污袋，而用普通的袋子盛接这些残留物和液体时，由于每个人体内的残留物的体积各不相同，因而对所使用的袋体容量较为难以把握，一旦袋体的容积不够时则需要临时更换袋体，从而影响到冲洗减压的工作，甚至在更换袋体的过程中污染手术环境。

同时，一旦装满污物的袋体不慎倾倒或挤压，其内部的污物则容易流出袋体从而污染手术环境。

因而，针对上述所存在的缺陷，专门设计研制一种能够适应减压冲洗的纳污袋成为当务之急。

技术实现要素：

本实用新型第一个发明目的在于：提供一种可伸缩手术纳污袋，其能够根据实际需要自由调整袋体的容积大小，且能够防止袋体内的污物流出；

本实用新型第二个发明目的在于：提供一种带有可伸缩手术纳污袋的减压装置，其在冲洗的过程中无需更换纳污袋，整洁卫生不污染手术环境，操作简单。

本实用新型通过如下技术方案实现：

本实用新型第一个发明目的通过如下方案实现：

一种可伸缩手术纳污袋，其特征在于：包括可沿轴向自由伸缩的弹性波纹管、设置在弹性波纹管前端部并与弹性波纹管连通的连接头、设置在弹性波纹管后端部并与弹性波纹管连通的收线袋；

所述连接头包括管状壳体及覆设在管状壳体前端口处的封膜。

在使用的过程当中，通过拉伸弹性波纹管即可自由调整整个袋体的容积，使得袋体的容积能够适应不同体积的污物，从而保证了在一次减压冲洗的过程中纳污袋的容量足够容纳全部的污物。

为了更好的实施本方案,还提供如下优化方案：

进一步的，为了能够防止袋体内的污物流出，所述管状壳体内部设有仅供物料从弹性波纹管管口向袋体一侧流动的单向阀。

进一步的，为了使连接头与弹性波纹管之间具有良好的密封性，防止漏液现象的产生，且使本实用新型的整体结构更加的紧凑，所述连接头与弹性波纹管之间为一体式连接。

进一步的，为了便于观察袋体内部的情况，所述封膜由透明材料制成。

制作该封膜是为了便于使用者判断本实用新型是否曾经被使用过，确保一 次性使用，防止被人重复使用。

本实用新型第二个发明目的通过如下方案实现：

一种带有可伸缩手术纳污袋的减压装置，其特征在于：它包括固定管、套设在固定管内并能相对固定管前后移动的内套管、可伸缩手术纳污袋以及冲洗管；

所述固定管上设有至少两个转动连接并环绕布设在固定管前端面四周的穿刺锥外壁组件，内套管的前端面上相应设有与各穿刺锥外壁组件一一对应的穿刺锥内壁组件；

穿刺锥内壁组件略长于穿刺锥外壁组件，各穿刺锥内壁组件与和其相对应的穿刺锥外壁组件前端转动连接构成穿刺锥组成单元；环绕固定管布设的各个穿刺锥组成单元聚拢后形成可穿刺结构；

所述固定管和内套管的后端管壁之间设有用于对两者相对移动位置进行锁定或解除锁定的锁定机构；固定管管壁外侧设有向外凸起的限位机构，限位机构与固定管前端面之间的轴向距离等于或略大于壁状组织的厚度；

所述可伸缩手术纳污袋的弹性波纹管管口与内套管的后端端口密封连接，冲洗管能穿过固定管管壁外侧与内套管的管腔连通，或者穿过可伸缩手术纳污袋的袋体通入内套管的管腔内。

为了更好的实施本方案,还提供如下优化方案：

进一步的，环绕固定管布设的所述穿刺锥组成单元有六个，各穿刺锥组成单元聚拢后形成扁平状的可穿刺结构。

优选的，可穿刺结构的尖端部分覆设有薄膜。

在穿刺的时候，薄膜可以更好的使得各个穿刺锥组成单元更好的聚拢在一起，防止在穿刺的过程中穿刺锥组成单元过早的打开。

优选的，所述穿刺锥内壁组件与相应的穿刺锥外壁组件连接的尖端部分设有刀刃。

在穿刺的过程当中，利用刀刃可以更好地割开壁状组织，使得穿刺更为顺畅。

进一步的，所述锁定机构由设置在固定管管壁内侧或内套管外壁之一上的凸块限位组件构成。

进一步的，所述限位机构为环绕布设在固定管管壁外侧的限位环。

较之前技术而言，本实用新型的有益效果为：

1.本实用新型的弹性波纹管可沿轴向自由伸缩从而调整袋体的容积使得袋体的容积能够适应不同体积的污物，从而保证了在一次减压冲洗的过程中纳污袋的容量足够容纳全部的污物；

2.本实用新型内设置有防止污物倒流的装置，从而有效的防止袋体内部的污物流出袋体污染手术环境；

3.本实用新型结构简单、使用方便，适合大规模工业化生产。

附图说明

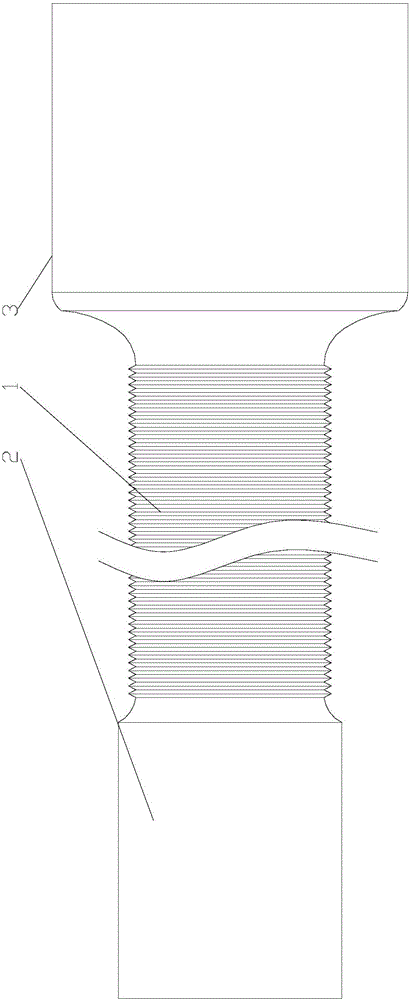

图1为实施例1压缩状态示意图；

图2为实施例1伸长状态示意图；

图3为实施例1使用状态示意图；

图4为实施例2内部结构示意图；

图5为实施例2前部立体示意图。

标号说明：1-弹性波纹管、2-连接头、21-管状壳体、22-封膜、23-单向阀、3-收线袋、4-固定管、41-穿刺锥外壁组件、42-刀刃、5-内套管、51-穿刺锥内 壁组件、6-冲洗管、7-锁定机构、8-限位机构。

具体实施方式

下面结合附图说明对本实用新型做详细说明：

实施例1：

本实施例为一种可伸缩手术纳污袋，其特征在于：包括可沿轴向自由伸缩的弹性波纹管1、设置在弹性波纹管1前端部并与弹性波纹管1连通的连接头2、设置在弹性波纹管1后端部并与弹性波纹管1连通的收线袋3；

所述连接头2包括管状壳体21及覆设在管状壳体21前端口处的封膜22。

为了更好的实施本方案,还提供如下优化方案：

进一步的，为了能够防止袋体内的污物流出，所述管状壳体21内部设有仅供物料从弹性波纹管1管口向袋体一侧流动的单向阀23。

进一步的，为了使连接头2与弹性波纹管1之间具有良好的密封性，防止漏液现象的产生，且使本实用新型的整体结构更加的紧凑，所述连接头2与弹性波纹管1之间为一体式连接。

进一步的，为了便于观察袋体内部的情况，所述封膜22由透明材料制成。

实施例2：

本实用新型为一种带有可伸缩手术纳污袋的减压装置，其特征在于：它包括固定管4、套设在固定管4内并能相对固定管4前后移动的内套管5、可伸缩手术纳污袋以及冲洗管6；

所述固定管4上设有至少两个转动连接并环绕布设在固定管4前端面四周的穿刺锥外壁组件41，内套管5的前端面上相应设有与各穿刺锥外壁组件41一 一对应的穿刺锥内壁组件51；

穿刺锥内壁组件51略长于穿刺锥外壁组件41，各穿刺锥内壁组件51与和其相对应的穿刺锥外壁组件41前端转动连接构成穿刺锥组成单元；环绕固定管4布设的各个穿刺锥组成单元聚拢后形成可穿刺结构；

所述固定管4和内套管5的后端管壁之间设有用于对两者相对移动位置进行锁定或解除锁定的锁定机构7；固定管4管壁外侧设有向外凸起的限位机构8，限位机构8与固定管4前端面之间的轴向距离等于或略大于壁状组织的厚度；

所述可伸缩手术纳污袋的弹性波纹管1管口与内套管5的后端端口密封连接，冲洗管6能穿过固定管4管壁外侧与内套管5的管腔连通，或者穿过可伸缩手术纳污袋的袋体3通入内套管5的管腔内。

为了更好的实施本方案,还提供如下优化方案：

进一步的，环绕固定管4布设的所述穿刺锥组成单元有六个，各穿刺锥组成单元聚拢后形成扁平状的可穿刺结构。

优选的，可穿刺结构的尖端部分覆设有薄膜。

优选的，所述穿刺锥内壁组件51与相应的穿刺锥外壁组件41连接的尖端部分设有刀刃42。

进一步的，所述锁定机构7由设置在固定管4管壁内侧或内套管5外壁之一上的凸块限位组件构成。

进一步的，所述限位机构8为环绕布设在固定管4管壁外侧的限位环。

尽管本实用新型采用具体实施例及其替代方式对本实用新型进行示意和说明，但应当理解，只要不背离本实用新型的精神范围内的各种变化和修改均可实施。因此，应当理解除了受随附的权利要求及其等同条件的限制外，本实用新型不受任何意义上的限制。
