一种消毒架的制作方法与工艺

本实用新型属于医疗器械消毒技术领域，具体涉及一种消毒架。

背景技术：
医院在正常的运行过程中，需要对各种各样的医疗器械进行消毒处理。目前的医疗用消毒架功能性单一，对于不同的医疗器械需要不同的消毒架，比如刀具和剪刀类需要专门的消毒架，管状类又需要特定的消毒架，不具有兼容性，使用不方便；而且对于医疗器械的消毒不彻底，容易残留细菌造成感染。

技术实现要素：

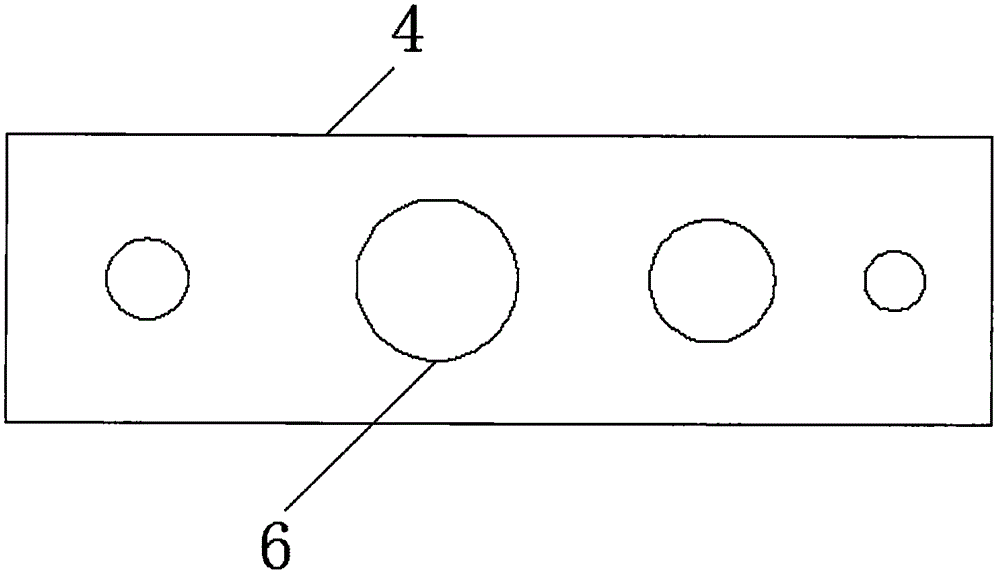

本实用新型的目的在于提供一种消毒架，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种消毒架，包括井字型消毒架、消毒箱和消毒管，所述井字型消毒架设置在消毒箱的内部，所述井字型消毒架的第一挂架上设有挂钩，所述井字型消毒架的第二挂架上设有卡槽，所述消毒箱的底部左右两侧设有消毒液箱，所述消毒管贴附于消毒箱的左右内壁设置，且消毒管通过动力泵与消毒液箱连接，所述消毒管上设有喷嘴，所述消毒液箱的上方设有隔离板，所述消毒液箱的内部设有液位计和报警器，所述消毒箱的右侧设有控制器，所述液位计与报警器均与控制器电连接。优选的，所述消毒箱的上部设有L型盖板。优选的，所述挂钩设有若干个，且挂钩呈间隔等距设置。优选的，所述第二挂架上设有直径不一的卡槽。优选的，所述喷嘴在消毒管上呈间隔等距设置。优选的，所述消毒液箱的底部设有注液口，所述消毒箱的底部中间位置 设有废液出口。本实用新型的技术效果和优点：该消毒架，通过设置井字型消毒架来解决兼容性问题，刀具剪刀类挂在挂钩上进行消毒，试管类放在第二挂架上的直径不一的卡槽上消毒，使用非常的方便；通过均匀分布的喷嘴向医疗器械上喷洒消毒液，可以对医疗器械进行全方位的消毒，不留死角，消毒彻底。附图说明图1为本实用新型的结构示意图；图2为本实用新型的第二挂架结构示意图。图中：1消毒箱、2井字型消毒架、3第一挂架、4第二挂架、5挂钩、6卡槽、7喷嘴、8消毒管、9隔离板、10报警器、11液位计、12注液口、13废液出口、14动力泵、15控制器、16L型盖板、17消毒液箱。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。本实用新型提供了如图1-2所示的一种消毒架，包括井字型消毒架2、消毒箱1和消毒管8，所述消毒箱1的上部设有L型盖板16，所述井字型消毒架2设置在消毒箱1的内部，所述井字型消毒架2的第一挂架3上设有挂钩5，所述挂钩5设有若干个，且挂钩5呈间隔等距设置，所述井字型消毒架2的第二挂架4上设有卡槽6，所述第二挂架4上设有直径不一的卡槽6，通过设置井字型消毒架2来解决兼容性问题，刀具剪刀类挂在挂钩5上进行消毒，试管类放在第二挂架4上的直径不一的卡槽6上消毒，使用非常的方便；所述消毒箱1的底部左右两侧设有消毒液箱17，所述消毒管8贴附于消毒箱1 的左右内壁设置，且消毒管8通过动力泵14与消毒液箱17连接，所述消毒管8上设有喷嘴7，所述喷嘴7在消毒管8上呈间隔等距设置，通过均匀分布的喷嘴7向医疗器械上喷洒消毒液，可以对医疗器械进行全方位的消毒，不留死角，消毒彻底，所述消毒液箱17的上方设有隔离板9，所述消毒液箱17的底部设有注液口12，所述消毒箱1的底部中间位置设有废液出口13，所述消毒液箱17的内部设有液位计11和报警器10，所述消毒箱1的右侧设有控制器15，所述液位计11与报警器10均与控制器15电连接，通过液位计11对消毒液箱17内部的液位进行监测，一旦液位低于设置的液位，即由控制器15控制报警器10报警，提醒医务人员添加消毒液。最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
