一种用于腰椎牵引的牵引架的制作方法

本实用新型涉及一种腰椎牵引架，具体为一种用于腰椎牵引的牵引架。

背景技术：

随着社会的发展，人们经常坐着工作，坐的时间长了容易得腰椎病，腰椎病需要进行不断牵引治疗，腰椎牵引是利用牵拉力与反牵拉力作用于腰椎，通过向相反方向的牵拉来达到治疗腰椎间盘突出的目的。腰椎牵引可使腰椎间隙增大，椎间隙的增大，关节突关节的拉开，使椎间孔恢复正常的外形，从而解除对神经根的挤压。牵引还可使腰椎得到充分的休息，减少运动的刺激，有利于组织充血、水肿的吸收、消退，还可缓解肌肉痉挛、减轻椎间压力。目前的一些腰椎牵引设备存在一些不足之处，使用不简便，移动困难，转盘的固定不稳定，因此针对上述问题，提出了一种用于腰椎牵引的牵引架。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种用于腰椎牵引的牵引架。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种用于腰椎牵引的牵引架，包括支板，所述支板的一端设置有前脚架，所述支板的另一端设置有后脚架，所述前脚架的顶端安装有牵引托架，所述支板的表面设置有垫枕，所述支板的侧壁设置有转盘，且所述转盘的表面设置有手柄，所述支板的侧壁的表面安装有紧固带，且所述紧固带的一端设置有锁扣，所述紧固带与所述锁扣之间连接形成环状带，所述支板的底端设置有伸缩装置。

作为本实用新型的一种优选技术方案，所述后脚架的顶端设置有托脚架，所述托脚架的侧壁设置有绑脚带，所述后脚架的底端设置有旋转连接的脚轮。

作为本实用新型的一种优选技术方案，所述支板的内部安装有传动杆，且所述传动杆的一端与所述转盘连接，所述传动杆的一端设置有推拉弹簧，所述推拉弹簧的一端连接有推动杆，所述推动杆的一端连接所述后脚架，所述伸缩装置的两侧设置有对称的滑槽。

作为本实用新型的一种优选技术方案，所述支板的内部设置有若干个均匀分布的卡槽。

作为本实用新型的一种优选技术方案，所述推动杆为T形结构。

本实用新型所达到的有益效果是：

本实用新型能够起到拉动人体的作用，帮助腰椎疾病的治疗，该牵引架具有使用简便的优点，使用者自己就可以完成操作，牵引架的后脚架安装的脚轮便于牵引架的移动，能够直接把前端抬起进行推动，牵引架的前端没有脚轮能够起到更好的稳定作用，该牵引架的紧固带通过锁扣连接，连接牢固，在使用的过程中不易出现松动的不良现象。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的结构示意图；

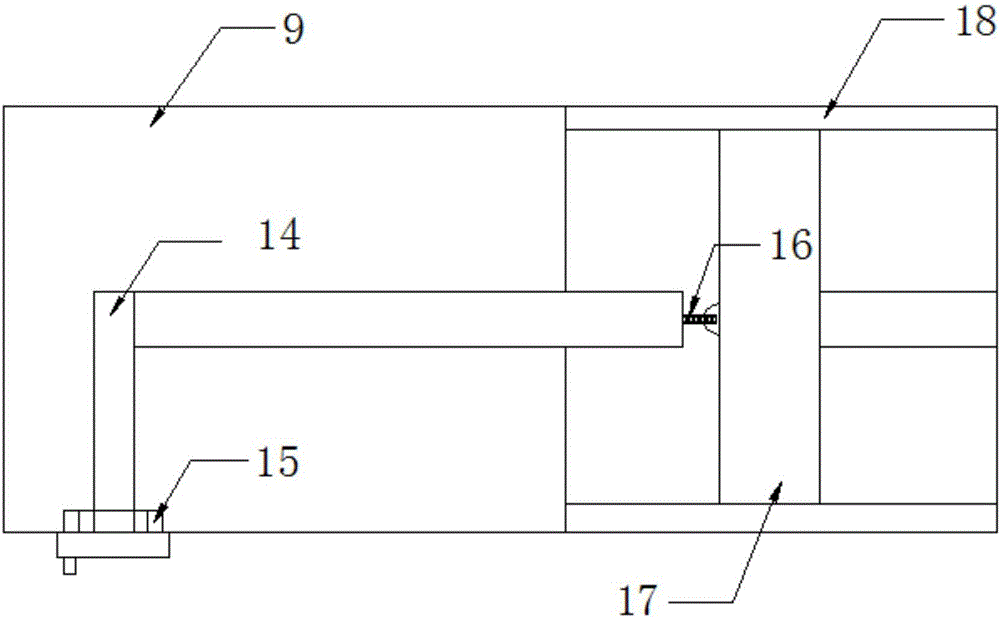

图2是本实用新型的伸缩装置结构示意图；

图中标号：1、牵引托架；2、前脚架；3、垫枕；4、手柄；5、紧固带；6、转盘；7、锁扣；8、伸缩装置；9、支板；10、脚轮；11、绑脚带；12、托脚架；13、后脚架；14、传动杆；15、卡槽；16、推拉弹簧；17、推动杆；18、滑槽。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型提供一种用于腰椎牵引的牵引架，包括支板9，支板9的一端设置有前脚架2，支板9的另一端设置有后脚架13，前脚架2的顶端安装有牵引托架1，支板9的表面设置有垫枕3，支板9的侧壁设置有转盘6，且转盘6的表面设置有手柄4，支板9的侧壁的表面安装有紧固带5，且紧固带5的一端设置有锁扣7，紧固带5与锁扣7之间连接形成环状带，支板9的底端设置有伸缩装置8。

后脚架13的顶端设置有托脚架12，托脚架12的侧壁设置有绑脚带11，后脚架13的底端设置有旋转连接的脚轮10，托脚架能够起到撑托和固定脚的作用，便于拉伸。

支板9的内部安装有传动杆14，且传动杆14的一端与转盘6连接，传动杆14的一端设置有推拉弹簧16，推拉弹簧16的一端连接有推动杆17，推动杆17的一端连接后脚架13，伸缩装置8的两侧设置有对称的滑槽18，推拉弹簧能够起到推动后脚架的作用，推拉弹簧的内部安装有一个带有弯钩的推杆，推杆推动后脚架，弹簧能够拉动或脚架恢复原位。

支板9的内部设置有若干个均匀分布的卡槽15，卡槽能够起到固定推拉后的后脚架，便于固定转盘。

推动杆17为T形结构，起到推动后脚架的作用，质量轻，有利于减少使用者的负担。

本实用新型在使用时，通过支板表面的紧固带和绑脚架来对使用者的身体和脚进行固定，使用者先将脚固定，固定后使用者平躺在支板的表面，在把紧固带紧固到胸前的位置，紧固带一端穿过锁扣的内部，然后拉动紧固带的一端将紧固带紧固。紧固好之后把手柄从卡槽的内部拔出来，缓慢的摇动手柄，使得手柄在转动的过程中带动传动杆的运行，传动杆运行推动杆向后运行，推动杆推动后脚架向后缓慢的运动，由于使用者的身体被固定，在后脚架缓慢向后运动的情况下缓慢的拉动腰椎，在拉动到使用者觉得适合的位置后，使用者需要把手柄按动到卡槽的内部，使得手柄不能够移动，在身体被拉伸一段时间后，使用者可以把手柄从转盘的表面向外侧拔，拔出手柄后缓慢的向前方摇动，摇动手柄后手柄会带动传动杆向前方移动，推动杆拉动弹簧，弹簧会拉动推动杆向前运行，使得后脚架回到使用前的位置。

本实用新型所达到的有益效果是：

本实用新型能够起到拉动人体的作用，帮助腰椎疾病的治疗，该牵引架具有使用简便的优点，使用者自己就可以完成操作，牵引架的后脚架安装的脚轮便于牵引架的移动，能够直接把前端抬起进行推动，牵引架的前端没有脚轮能够起到更好的稳定作用，该牵引架的紧固带通过锁扣连接，连接牢固，在使用的过程中不易出现松动的不良现象。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
