加压输液器的制作方法

本实用新型涉及一种输液器，尤其是一种加压输液器，属于医疗器械的技术领域。

背景技术：

临床上，在输液肢体和测血压的肢体为同一肢体时，常因血压带对肢体加压使输液无法正常进行，甚至输液返流，血液反流进入输液器，给临床医师或护士带来困扰。

同时，目前临床所用输液器在紧急情况，如患者血容量不足、大出血需要快速补充液体或输血时，使用加压输液袋较为麻烦，且速度不可控，依赖于加压器械来完成，加压输液袋价格高昂，反复使用，带来交叉感染的隐患。临床缺乏一种虽取随用方可方便实施加压输液的输液工具。

而且，临床目前使用的输液加压袋有一个不可克服的缺陷：加压输血时对血袋的血液长时间加压，导致红细胞在压力作用下破坏，造成输血时可能发生不良并发症，导致输血意外。

技术实现要素：

本实用新型的目的是克服现有技术中存在的不足，提供一种加压输液器，输液管路单向阀的设置使输液不能逆流。加压容器和两个单向阀的配合使用，对加压容器加压时，血液加速进入下段输液管路进而进入人体，松开加压容器时在加压容器弹性恢复作用力下，上端输液管路的液体加速进入加压容器，使加压输液不依赖其它工具实施。用于加压输血时仅对加压容器和下段输液管路中的小量血液间断加压，避免了血细胞的破坏，减少了加压输血并发症。其结构简单，价格低廉，使用方便，安全可靠。

所述一种加压输液器，包括输液器本体和单向加压容器，所述输液器本体包括依次连通的进液针头、上段输液管、墨菲滴壶及下段输液管。所述单向加压容器包括用于对进入容器内输液加压的弹性容器、设置在上段输液管或弹性容器输液入口的前单向阀和设置下段输液管路或弹性容器输液出口的后单向阀。所述前单向阀用于使上段输液管路中的液体单向进入弹性容器中，所述后单向阀用于使弹性容器中的液体单向进入下段输液管路中。

在上段输液管或下段输液管设置排气阀用于排出进入输液管路中的气体。

在墨菲滴壶内设置过滤网用于对输注液体进行过滤。

在进液针头设置进气阀用于对输液瓶内进气减压。

本实用新型的优点：输液或推注药液时液体不能逆流；不依赖其它工具实施可方便加压输液；加压输血时仅对小量血液间断加压，避免了血细胞的破坏，减少了加压输血并发症。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型的另一种结构示意图。

标记说明：11-进液针头、12-上段输液管、13-墨菲滴壶、14-下段输液管路、21-弹性容器、22-输液入口、23-前单向阀、24-输液出口、25-后单向阀、3-排气阀、4-过滤网及5-调节阀。

具体实施方式

下面结合具体附图对本实用新型作进一步说明。

如图1所述一种加压输液器，包括输液器本体和单向加压容器，所述输液器本体包括依次连通的进液针头11、上段输液管12、墨菲滴壶13及下段输液管14。所述单向加压容器包括用于对进入容器内输液加压的弹性容器21、设置在上段输液管12或弹性容器21输液入口22的前单向阀23和设置下段输液管路14或弹性容器21输液出口24的后单向阀25。所述前单向阀23用于使上段输液管路12中的液体单向进入弹性容器21中，所述后单向阀25用于使弹性容器21中的液体单向进入下段输液管路14中。

当本实用新型用于普通输液时，仅需将进液针头11连接输液瓶，排出输液管路和单向加压容器中的气体，仅保留墨菲滴壶13中适量气体，一半为三分之一刀三分之二为佳。在前单向阀23和后单向阀25的作用下，输液瓶中的液体在重力作用下只能向前进入人体，与输液管路连通的血液不能返流，在输液管路中连接三通推注药物时，要也不能返流。当然，若输液瓶为硬质输液瓶时，需在输液瓶上连接排气针，避免输液瓶内液体输注后造成负压对抗重力作用使输液不能继续。

当本实用新型用于加压输液或加压输血时，同样需将进液针头11连接输液瓶，排出输液管路和单向加压容器中的气体，仅保留墨菲滴壶13中适量气体，一半为三分之一刀三分之二为佳。

加压输血时：无需排气针，医务人员对单向加压容器的弹性容器21进行挤压，弹性容器21内压力增大，后单向阀25开放，弹性容器21内血液快速通过下段输液管路14进入人体；与此同时，前单向阀23关闭，弹性容器21内的高压溶液不能反向流入上段输液管12和墨菲滴壶13内。松开弹性容器21，在弹性容器21自身的弹性恢复作用力之下，弹性容器21内为负压，前单向阀23开放，上段输液管12和墨菲滴壶13内的液体快速经前单向阀23进入弹性容器21内；与此同时，后单向阀25关闭，下段输液管路14中的液体不能返流进入弹性容器21内。对弹性容器21进行挤压和释放的交替操作，加压输血即可实现。而加压输液时，操作与加压输血基本相同，必要时在输液瓶连通排气针即可。

进一步的，在上段输液管12或下段输液管14设置排气阀3用于排出进入输液管路中的气体。当输液管路中进入气体后，气体会经排气阀3排出输液管路，排气阀3是常见结构，其功能主要靠阻水排气膜实现，此处不再赘述。

进一步的，在墨菲滴壶13内设置过滤网4用于对输注液体进行过滤。输血时对血制品中的微小固体颗粒进行过滤，避免引起不良反应。

进一步的，在进液针头11设置进气阀用于对输液瓶内进气减压，这是进液针头的常见结构，用于平衡输液瓶内外压力，避免输液过程中止，不再赘述。

进一步的，在上段输液管12或下段输液管14设置调节阀5用于非加压输液时输液速度，以适应不同速度的输液实施。调节阀5也是常见结构，不再赘述。

进一步的，所述输液器本体和单向加压容器的内腔涂设医用亲水涂层。利用亲水涂层超级润滑和亲水疏脂的特性，减少输液时的阻力和输血时血细胞在输液器本体和单向加压容器的内腔沉积，使其更适应于临床需求。医用亲水涂层是临床常用材料，常用于置入血管内导管表面的超润滑处理，经过临床检验，此处不再列举其具体成份。

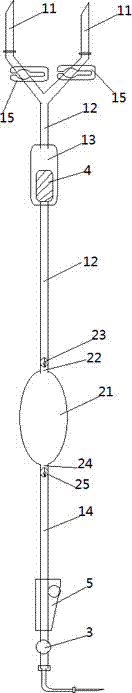

如图2所示，所述输液器本体设置两个进液针头11，并分别在两个进液针头11下方输液管路上设置开关15用于控制进液针头11的开放及关闭。在输血时使用，输血前将两个开关15均关闭，然后将其中一个进液针头11连接输血袋，另一个进液针头11连接生理盐水，并将生理盐水袋/瓶和输血袋挂在输液架上。以上操作完成后，打开连接生理盐水的开关15，对所述加压输液器进行排气操作。排气完成后，关闭连接生理盐水的开关15，打开连接输血袋的开关15，血袋内的血液即可在重力作用或人工加压作用下下进入人体。当一袋血液输注结束，关闭连接输血袋的开关15，打开连接生理盐水的开关15，即可再次对管路进行冲洗。冲洗完成后，再次关闭连接生理盐水的开关15，打开连接第二袋输血袋的开关15，第二袋血袋内的血液即可在重力作用或人工加压作用下下进入人体。如此交叉进行，可多次大量输血，减少操作时间。

总之：本实用新型结构简单，输液时液体不能逆流，可简单快捷的实施加压输液，避免了持续压力对血细胞的破坏，减少了加压输血并发症。结构简单，价格低廉，使用方便，安全可靠，值得在临床推广。
