防脱落夹和防脱落输液器的制作方法

本实用新型涉及一种医疗用具，尤其是一种能够防止脱落的输液器。

背景技术：

目前，静脉输液是常用的技术操作，主要针对需要静脉补液的人群。

输液瓶加药时，瓶塞经反复穿刺后，可能导致输液器松动而脱落。

儿童输液时，可能因好奇拖拽输液器，或因哭闹、烦躁，家长在看护患儿s时不注意，带落输液器。

成人输液无人陪护时，无法看清输液瓶内剩余多少液体，牵拉晃动输液器而导致脱落。

转运管道较多的危重患者时，也可能导致输液器脱落。

技术实现要素：

针对现有技术中存在的不足，本实用新型提供一种防脱落输液器，能够有效避免输液器从输液瓶上脱落，避免因输液器脱落污染药液或造成伤害。本实用新型采用的技术方案是：

本实用新型的主要改进之处在于增加了一防脱落夹，

所述防脱落夹，包括一个底座，底座通过连接臂向上相对地延伸出一对具有弹性的固定夹；两个固定夹沿一个圆周环绕，该圆周的内径比输液瓶颈部的外径小，使得两个固定夹能够卡夹在输液瓶颈部；

在底座上开有加药孔和输液管卡口，加药孔和输液管卡口通过连通孔连通；

加药孔、连通孔和输液管卡口的横向最长距离d大于瓶塞穿刺器的支撑架长度；

加药孔的直径大于瓶塞穿刺器的支撑架的宽度，且小于瓶塞穿刺器的支撑架的长度；

连通孔的宽度大于瓶塞穿刺器的支撑架的宽度，且小于瓶塞穿刺器的支撑架的长度；

输液管卡口的直径大于瓶塞穿刺器的支撑架的宽度，且小于瓶塞穿刺器的支撑架的长度。

进一步地，两个固定夹沿一个圆周环绕，该圆周的内径比输液瓶颈部的外径小0.1cm～0.8cm。

更进一步地，两个固定夹沿一个圆周环绕，该圆周的内径比输液瓶颈部的外径小0.3cm～0.5cm。

进一步地，加药孔的径大于输液管卡口的直径。

进一步地，瓶塞穿刺器的支撑架长度为1.5cm，宽度为0.8cm；瓶塞穿刺器的进气器件的宽度等于或小于支撑架的宽度；

加药孔的直径为1cm～1.1cm，输液管卡口的直径为0.81cm～0.99cm；

连通孔的宽度比支撑架的宽度大0.1cm～0.2cm。

一种防脱落输液器，包括上述的防脱落夹，还包括：

瓶塞穿刺器、茂菲氏滴管、药液过滤器、静脉穿刺针；

瓶塞穿刺器包括瓶塞穿刺针、带空气过滤器的进气器件、支撑架；

瓶塞穿刺针连接在支撑架上，支撑架连接进气器件；瓶塞穿刺针通过管路连接茂菲氏滴管，茂菲氏滴管通过管路连接药液过滤器，药液过滤器通过管路连接静脉穿刺针。

本实用新型的优点在于：操作简便，保证输液器即使被拖拽，也不会使输液器脱落，节约护士操作时间，防止交叉感染，节省人力，减轻护士工作量，避免因输液器脱落污染药液及造成意外伤害。

附图说明

图1为本实用新型的防脱落夹的结构示意图。

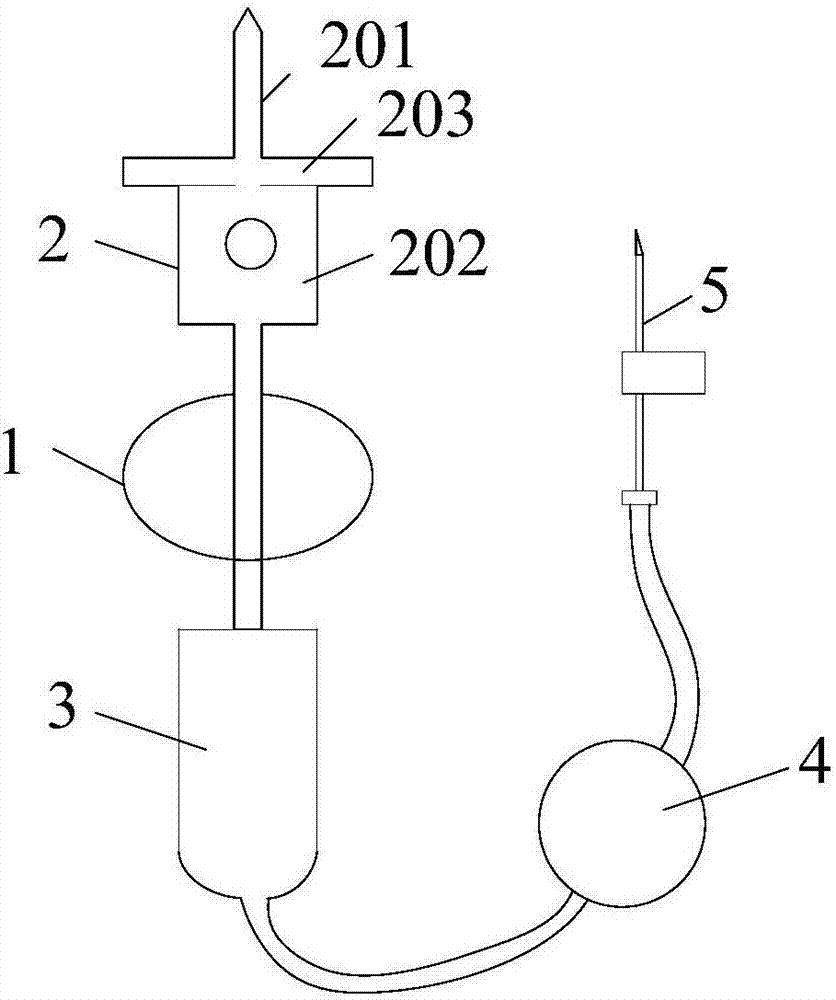

图2为本实用新型的防脱落输液器结构示意图。

具体实施方式

下面结合具体附图和实施例对本实用新型作进一步说明。

如图1、图2所示，本实用新型提供一种防脱落输液器，包括防脱落夹1、瓶塞穿刺器2、茂菲氏滴管3、药液过滤器4、静脉穿刺针5；

瓶塞穿刺器2包括瓶塞穿刺针201、带空气过滤器的进气器件202、支撑架203；

瓶塞穿刺针201连接在支撑架203上，支撑架203连接进气器件202；瓶塞穿刺针201通过管路连接茂菲氏滴管3，茂菲氏滴管3通过管路连接药液过滤器4，药液过滤器4通过管路连接静脉穿刺针5；

本实用新型的改进之处在于增加了一个防脱落夹1；如图1所示，防脱落夹1包括一个直径3cm的圆形底座102，圆形底座102通过连接臂106向上相对地延伸出一对具有弹性的固定夹101；两个固定夹101沿一个圆周环绕，该圆周的内径比输液瓶颈部的外径小0.1cm～0.8cm，因此两个固定夹101能够卡夹在输液瓶颈部；更优地，该圆周的内径比输液瓶颈部的外径小0.3cm～0.5cm，此时两个固定夹能够比较顺畅地卡入输液瓶颈部，同时也卡夹的也比较牢固，不容易从输液瓶颈部滑脱；

在圆形底座102上开有加药孔103和输液管卡口104，加药孔103和输液管卡口104通过连通孔105连通；通过加药孔103可以向输液瓶中穿刺加入药物；

瓶塞穿刺器2的支撑架203长度为1.5cm，宽度为0.8cm；瓶塞穿刺器2的进气器件202的宽度等于或小于支撑架203的宽度，比如进气器件202可以是0.8cmx0.8cm的方形，或者1cmx0.8cm的矩形；

在圆形底座102上，加药孔103的直径大于输液管卡口104的直径，典型地，加药孔103的直径为1cm～1.1cm，输液管卡口104的直径为0.81cm～0.99cm；

加药孔103、连通孔105和输液管卡口104的横向最长距离d需要大于瓶塞穿刺器2的支撑架203长度；

加药孔103的直径大于瓶塞穿刺器2的支撑架203的宽度，且小于瓶塞穿刺器2的支撑架203的长度；

连通孔105的宽度大于瓶塞穿刺器2的支撑架203的宽度，且小于瓶塞穿刺器2的支撑架203的长度；优选地，连通孔105的宽度比支撑架203的宽度大0.1cm～0.2cm；

输液管卡口104的直径大于瓶塞穿刺器2的支撑架203的宽度，且小于瓶塞穿刺器2的支撑架203的长度；

从而使得支撑架203在其长度方向与加药孔103、连通孔105和输液管卡口104的横向一致时，能够穿过加药孔103、连通孔105和输液管卡口104的形成的横向通道；

使用时，将瓶塞穿刺器2的支撑架203通过防脱落夹1上的加药孔103、连通孔105和输液管卡口104，然后旋转90度，水平移至输液管卡口104处，使得瓶塞穿刺器2的支撑架203卡在防脱落夹1底座102上；瓶塞穿刺针201穿刺输液瓶塞，防脱落夹1上的一对弹性固定夹101夹于输液瓶颈部；

由于弹性固定夹101的作用，整个输液器与输液瓶有较牢固的连接，而输液瓶则通常悬挂在吊架上，因此输液器就不会再发生脱落的现象。
