一种新型儿科输液用固定装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型儿科输液用固定装置。

背景技术：

小儿输液时，由于儿童生性好动、生理年龄上的自控能力差，在输液过程中往往哭闹乱动，扎好的输液针头容易松动甚至脱落，出现跑针、掉针，造成药液外溢，形成皮下水肿或输液针头脱出现象，会造成重复穿刺，既增加了患儿的痛苦，又增加了护士的工作量，甚至发生医疗事故。另外，在秋冬寒冷的时候，由于输入的液体温度较低，往往会使患儿的手腕手臂产生寒冷的不适感，甚至可能出现血管痉挛或是患上静脉炎。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型儿科输液用固定装置。

本实用新型解决技术问题采用的技术方案为：一种新型儿科输液用固定装置，包括海绵垫、固定板、传热板和保温板，所述固定板和保温板中间设置有传热板，所述固定板、传热板和保温板通过磁铁固定，所述固定板两端均设置有四个插口和两个固定带，所述固定带与插口相连。

所述保温板内设置有加热管，所述加热管末端设置有蓄电池，所述蓄电池上设置有电源线。

所述固定带左端设置有子扣，所述固定带右端设置有母扣。

所述固定板上设置有海绵垫。

所述海绵垫上设置有弹力带，所述弹力带末端与固定板固定。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，操作简便，利用充电模式的加热管代替传统的注水保温，不仅避免了液体溢出烫伤手臂的可能性，而且使得手臂保温更加全面和均匀，固定带可根据不同手臂进行位置上的更换，使得固定性增强，省时省力，提高了医护人员的工作效率。

附图说明

附图1为本实用新型的结构示意图。

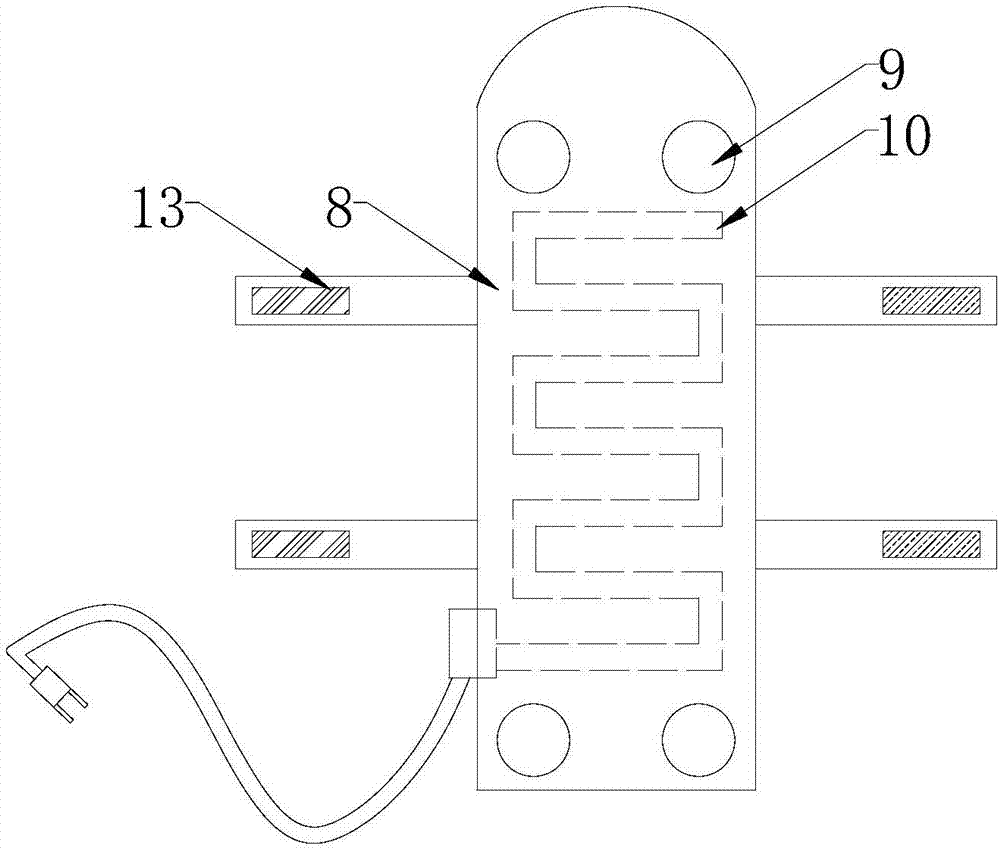

附图2为本实用新型的俯视图。

附图3为本实用新型的左视图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括海绵垫6、固定板4、传热板12和保温板8，所述固定板4和保温板8中间设置有传热板12，所述固定板4、传热板12和保温板8通过磁铁9固定，所述固定板4两端均设置有四个插口11和两个固定带3，所述固定带3与插口11相连；所述保温板8内设置有加热管10，所述加热管10末端设置有蓄电池2，所述蓄电池2上设置有电源线1；所述固定带3左端设置有子扣13，所述固定带3右端设置有母扣7；所述固定板4上设置有海绵垫6；所述海绵垫6上设置有弹力带5，所述弹力带5末端与固定板4固定。

使用本实用新型时，通过电源线1将蓄电池2充满电，拔下电源线1，将手臂放到海绵垫6上，手指伸入弹力带5内，将固定带3插入合适的插口11内，将母扣7和子口13粘黏固定，打开加热管10进行加热，热体通过传热板12到达固定板4上，海绵垫6不仅能够提高手臂舒适度，而且还能够保温，提高患儿舒适度的同时也可减轻医护人员的工作负担。
