一种治疗骨科术后伤口感染的自制负压封闭引流装置的制作方法

本实用新型涉及引流装置设备技术领域，具体为一种治疗骨科术后伤口感染的自制负压封闭引流装置。

背景技术：

对于急性创伤、多种慢性创面及难愈合创面、各种位于体表的窦管和瘘管，以及外科手术后体液流出较多的手术伤口，无法使用现有的各种伤口包扎材料进行包扎，需要在进行该类体表创伤面进行防护的同时，也能够及时的将创面流出的体液及时的导出，以尽早的促使伤口愈合。以往引流装置容易出现引流管堵塞，引流不通畅，且无法对创面进行药物治疗。

技术实现要素：

本实用新型的目的在于提供一种治疗骨科术后伤口感染的自制负压封闭引流装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种治疗骨科术后伤口感染的自制负压封闭引流装置，包括底座和温度传感器，所述底座的上方安装有伸缩筒，所述伸缩筒上安装有高度调节螺栓，且伸缩筒的上方安装有伸缩杆，所述伸缩杆上安装有液泵，且液泵与引流装置通过导管连接，所述液泵上方安装有支撑柱，所述支撑柱的左右两侧安装有引流装置，所述引流装置的底部安装有血液检测器，且引流装置与引流接头通过引流管连接，所述温度传感器与血液检测器的输出端与血液分析微处理器的输入端电性连接，所述血液分析微处理器与电源模块电性连接，且血液分析微处理器的输出端与信号发射器的输入端电性连接，所述信号发射器与信号接收器通过无线网络连接，所述信号接收器的输出端与后台监测模块的输入端电性连接，所述后台监测模块与信息存储器电性连接，且后台监测模块的输出端均与显示器和控制模块的输入端电性连接。

优选的，所述支撑柱与引流装置通过第一固定支架和第二固定支架紧固连接。

优选的，所述支撑柱的上方安装有液晶显示屏幕。

优选的，所述引流管共设有两个，且两个引流管分别安装在引流装置上。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效；通过控制高度调节螺栓，调节引流装置的高度，方便医护人员的工作，提高了自制负压封闭引流装置的实用性；通过引流装置的底部安装有血液检测器，可以检测出病人的血液成分，并且通过血液分析微处理器过后的信息反馈到液晶显示屏幕上，方便医生的观察与记录，同时通过液晶显示屏幕的显示信息可以了解到病人的身体健康情况，提高了治疗骨科术后伤口感染的自制负压封闭引流装置的多功能性；负压封闭引流装置不仅在有效保护伤口的同时，而且能随时将流出的体液导出，能够有利于伤口处于较佳的愈合环境，而且克服以往伤口引流装置容易堵塞，且无法应用药物的缺点。

附图说明

图1为本实用新型一种治疗骨科术后伤口感染的自制负压封闭引流装置的结构示意图；

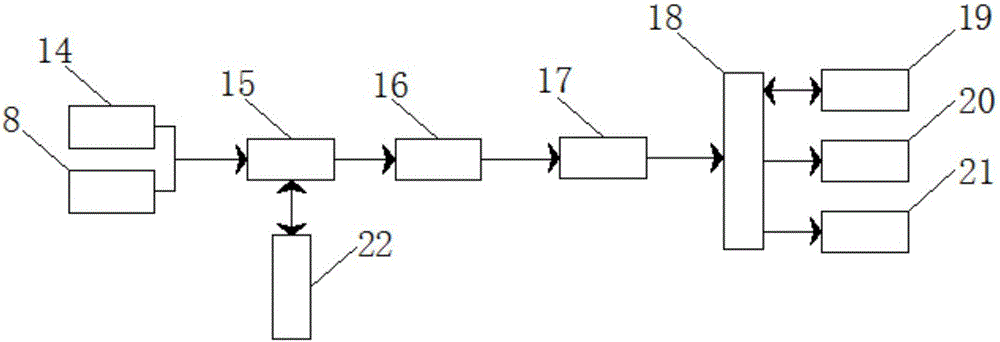

图2为本实用新型一种治疗骨科术后伤口感染的自制负压封闭引流装置的原理框图。

图中：1-支撑柱；2-液晶显示屏幕；3-引流管；4-引流接头；5-第一固定支架；6-引流装置；7-第二固定支架；8-血液检测器；9-液泵；10-伸缩杆；11-高度调节螺栓；12-伸缩筒；13-底座；14-温度传感器；15-血液分析微处理器；16-信号发射器；17-信号接收器；18-后台监测模块；19-信息存储器；20-显示器；21-控制模块；22-电源模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种治疗骨科术后伤口感染的自制负压封闭引流装置，包括底座13和温度传感器14，底座13的上方安装有伸缩筒12，伸缩筒12上安装有高度调节螺栓11，且伸缩筒12的上方安装有伸缩杆10，伸缩杆10上安装有液泵9，且液泵9与引流装置6通过导管连接，液泵9上方安装有支撑柱1，支撑柱1的左右两侧安装有引流装置6，引流装置6的底部安装有血液检测器8，且引流装置6与引流接头4通过引流管3连接，温度传感器14与血液检测器8的输出端与血液分析微处理器15的输入端电性连接，血液分析微处理器15与电源模块22电性连接，且血液分析微处理器15的输出端与信号发射器16的输入端电性连接，信号发射器16与信号接收器17通过无线网络连接，信号接收器17的输出端与后台监测模块18的输入端电性连接，后台监测模块18与信息存储器19电性连接，且后台监测模块18的输出端均与显示器20和控制模块21的输入端电性连接，支撑柱1与引流装置6通过第一固定支架5和第二固定支架7紧固连接，支撑柱1的上方安装有液晶显示屏幕2，引流管3共设有两个，且两个引流管3分别安装在引流装置6上。

具体使用方式：本实用新型工作中，通过引流接头4放在病人的伤口处，液泵9开始工作，引流装置6将病人的引流液引流进来，通过血液检测器8检测出病人血液的成分，经过血液分析微处理器15过后的信息反馈到液晶显示屏幕2上，方便医生的观察与记录，了解病人的身体健康状况，处理过后的信息经过信号发射器16传送到后台监测模块18中，并且将该信息存储到信息存储器19，防止信息遗漏。
