一种双腔套管冲洗引流装置的制作方法

本实用新型涉及一种医用引流装置，具体地说，是涉及一种双腔套管冲洗引流装置。

背景技术：

临床上做完脊柱手术后，需要插入套管进行冲洗引流，目前的冲洗引流装置如图1所示，包括硬模外导管21和橡胶引流管22，其中硬模外导管21为进水管，橡胶引流管22为出水管，两个管子分别设置，从不同的角度插入皮肤，冲洗液从硬模外导管进入，进行冲洗后由橡胶引流管排出，该种结构形式的冲洗引流装置存在的缺点是：1、由于硬模外导管较细，而且材质较硬，容易脱管；当脱管后，需要重新插入伤口内，若插入长度掌握不准的话，极易造成脊髓损伤，多次脱管需要多次重新插入，增加脊髓损伤的风险。2、两个管子分别在皮肤上开孔插入，开孔多，容易引起二次感染。3、由于硬模外导管较细，容易造成堵塞，需要更换新管，这会与脱管带来的问题相同，增加脊髓损伤的风险。

技术实现要素：

本实用新型为了解决现有冲洗引流装置易感染、不方便更换的技术问题，提出了一种双腔套管冲洗引流装置，可以解决上述问题。

为了解决上述技术问题，本实用新型采用以下技术方案予以实现：

一种双腔套管冲洗引流装置，包括硬模外导管和橡胶引流管，还包括用于为所述硬模外导管导向的导向管，所述导向管一端与所述橡胶引流管连通，所述硬模外导管穿过所述导向管伸入至与所述橡胶引流管内。

进一步的，所述导向管为穿刺套针，所述穿刺套针的针头插入至所述橡胶引流管内，所述硬模外导管穿过所述穿刺套针的针孔伸入至与所述橡胶引流管内。

优选的，所述的硬模外导管和橡胶引流管的连接处密封。

进一步的，所述的硬模外导管和橡胶引流管的连接处通过敷贴或者护皮膜密封。

或者，所述导向管与所述橡胶引流管为一体成型结构，所述导向管为一端与所述橡胶引流管连通的盲管。

为了防止硬模外导管伸入人体组织长度过长，对脊髓造成损伤，所述橡胶引流管的内壁或者外壁上设置有刻度层。

其中，所述刻度层印刷或者粘贴于所述橡胶引流管上。

或者，所述硬模外导管的内壁或者外壁上设置有刻度层。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型的双腔套管冲洗引流装置，通过设置用于为硬模外导管导向的导向管，所述导向管一端与所述橡胶引流管连通，硬模外导管无需另外从皮肤上插孔，可以有效避免二次感染。此外，导向管方便硬模外导管的安装和更换，有利于减少脊髓损伤的风险。

结合附图阅读本实用新型实施方式的详细描述后，本实用新型的其他特点和优点将变得更加清楚。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是现有技术中引流装置的结构示意图；

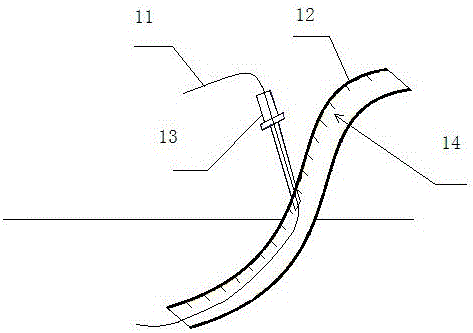

图2是本实用新型所提出的双腔套管冲洗引流装置的一种实施例结构示意图；

图3是图2中双腔套管冲洗引流装置的使用状态示意图；

图4是本实用新型所提出的双腔套管冲洗引流装置的另外一种实施例结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例一，本实施例提出了一种双腔套管冲洗引流装置，如图1所示，包括硬模外导管11和橡胶引流管12，还包括用于为所述硬模外导管11导向的导向管，在本实施例中，所述导向管为穿刺套针13，所述穿刺套针13的针头插入至所述橡胶引流管12内，所述硬模外导管11穿过所述穿刺套针13的针孔伸入至与所述橡胶引流管12内。从整体结构上看，本实施例的冲洗引流装置为硬模外导管11套在橡胶引流管12的一种双腔套管结构形式的冲洗引流装置，橡胶引流管无需另外从皮肤上插孔，可以有效避免二次感染。通过设置用于为硬模外导管导向的穿刺套针，方便硬模外导管的安装和更换，有利于减少脊髓损伤的风险。本双腔套管冲洗引流装置在使用时，当硬模外导管11在穿刺套针13的导向下，伸入至合适的位置后，需要将穿刺套针13从橡胶引流管12中拔出，并将硬模外导管11和橡胶引流管12的连接处密封，硬模外导管11仍然用于进水，橡胶引流管12出水，硬模外导管11的自由端从橡胶引流管12中伸出，以便能够起到良好的冲洗效果。

作为一个优选的实施例，为了防止硬模外导管11伸入人体组织长度过长，对脊髓造成损伤，所述橡胶引流管12的内壁或者外壁上设置有刻度层14，用于测量硬模外导管11的伸入长度，可以有效防止对脊髓造成损伤。其中，所述刻度层14可以印刷或者年粘贴于所述橡胶引流管12上。当刻度层14设置在橡胶引流管12的内壁上时，该橡胶引流管12优选为透明或者半透明材质，以方便观察刻度。

当然，也可以在硬模外导管11的内壁或者外壁上设置刻度层，其同样起到标识硬模外导管11深入长度的作用，可以有效防止对脊髓造成损伤。

由于冲洗水从硬模外导管11进入，完成冲洗后从橡胶引流管12排出，为了防止冲洗后的水从硬模外导管11和橡胶引流管12的连接处排出，流至带有伤口的皮肤表面造成二次感染，优选在所述的硬模外导管11和橡胶引流管12的连接处密封。

其中，所述的硬模外导管11和橡胶引流管12的连接处可以通过敷贴15密封，或者通过护皮膜密封。

实施例二，本实施例提出了另外一种结构形式的双腔套管冲洗引流装置，如图4所示，本实施例中的导向管16与所述橡胶引流管12为一体成型结构，所述导向管16为一端与所述橡胶引流管连通的盲管，材质为橡胶材质，所述硬模外导管11刺破导向管16的自由端，穿过导向管16的管孔伸入至与所述橡胶引流管12内。本实施例的冲洗引流装置通过将导向管16与橡胶引流管12设计为一体成型结构，更加方便操作，通过将导向管16设计为盲管结构，防止冲洗水从导向管16中排出，通过导向管16的导向作用，橡胶引流管12无需另外从皮肤上插孔，可以有效避免二次感染。通过设置用于为硬模外导管导向的穿刺套针，方便硬模外导管的安装和更换，有利于减少脊髓损伤的风险。本双腔套管冲洗引流装置在使用时，当硬模外导管11在穿刺套针13的导向下，伸入至合适的位置后，需要将穿刺套针13从橡胶引流管12中拔出，并将硬模外导管11和橡胶引流管12的连接处密封，硬模外导管11仍然用于进水，橡胶引流管12出水，硬模外导管11的自由端从橡胶引流管12中伸出，以便能够起到良好的冲洗效果。

当然，上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型的保护范围。
