一种便携的艾纳香牙线装置的制作方法

本实用新型涉及口腔护理装置技术领域，更具体地，涉及一种便携的艾纳香牙线装置。

背景技术：

艾纳香（Blumeabalsamifera）为菊科多年生木质草本药用植物，在我国及东南亚其他各国已有数百年的使用历史，黎族等少数民族地区有通过咀嚼艾纳香叶达到保护口腔和牙齿健康的使用历史，现在研究结果也证明艾纳香提取物具有杀菌、消炎等良好功效。

目前已有将艾纳香提取物作为成分的牙膏，但刷牙过程中，牙刷和牙膏不易接触到牙缝内部、牙龈与牙根之间，而这些区域恰恰是容易滋生细菌、引发炎症的区域，因此仅靠艾纳香牙膏和刷牙，未能够充分体现功效。

现有技术中，牙线的功效成分通常是在生产过程中直接沾附在牙线上。但是，艾纳香提取液中有许多易挥发成分，如果直接在生产时把牙线浸泡在艾纳香提取液中，在销售和使用过程中，随着时间推移，艾纳香提取液中的大量易挥发性成分快速挥发，使用体验和效果明显下降。为此需要设计一种适用于使用艾纳香的牙线装置。

技术实现要素：

本实用新型为克服上述现有技术所述的缺陷，提供一种便携的艾纳香牙线装置。

为解决上述技术问题，本实用新型采用的技术方案是：

一种便携的艾纳香牙线装置，包括壳体、与壳体相固定的弹性油瓶、置于壳体内的牙线卷轮；所述牙线卷轮包括活动滚轴、缠绕于活动滚轮上的牙线；所述弹性油瓶包括瓶口，所述瓶口设有用于密封或打开瓶口的弹性盖体，以使得所述弹性油瓶在受到挤压时弹性油瓶中的液体从弹性盖体流出；所述牙线与所述弹性盖体接触；所述壳体设有供牙线通过的开口，所述牙线的线头从所述开口伸出。

所述弹性油瓶中可装有口腔护理液，在本实用新型中优选为艾纳香提取液。所述弹性油瓶由弹性材质制成，如采用现有技术中具有弹性的橡胶、塑料等，优选为采用透名的弹性材质，以便于观察弹性油瓶中艾纳香提取液的情况。当挤压弹性油瓶时，弹性油瓶内部的压力增加，使弹性盖体打开，艾纳香提取液从中流出，压力消失后自动关闭，恢复密封状态。

本实用新型通过合理设置牙线卷轮和弹性油瓶，将牙线与口腔护理液如艾纳香提取液在使用前分开存放，使艾纳香提取液在使用前存储在弹性油瓶中，不易挥发殆尽。使用时，用户只需轻轻挤压油瓶，使少量艾纳香提取液通过瓶口释放，与牙线接触并沾附在其上面，然后拉动处于所述开口处的线头，继而拉动整条牙线，即可使用沾附有艾纳香提取液的牙线。

所述牙线优选采用容易吸附、沾带油瓶中液体的材料制成。

所述瓶口靠近所述壳体的开口所在一侧。

进一步地，所述弹性盖体为弹性胶片，所述弹性胶片开有一条或多条切口，所述弹性胶片在平时处于密封状态，当挤压弹性油瓶时，瓶内压力增加，推开所述切口，弹性油瓶中的液体从切口流出。

进一步地，所述弹性胶片为内凹形，更具体来说，所述弹性胶片朝弹性油瓶内部内凹。

进一步地，所述切口为一字形，以使所述弹性胶片分为由两片胶片组成的弹性胶片组，优选为由相对称的两片胶片组成的弹性胶片组。

进一步地，所述切口为十字形，以使所述弹性胶片分为由四片胶片组成的弹性胶片组。优选为由相对称的四片胶片组成的弹性胶片组。

为了更好地、均匀地将艾纳香提取液传递到牙线上。进一步地，所述瓶口设有与所述瓶口或弹性盖体连接的导流带，所述牙线与所述导流带接触。

优选地，所述导流带由具吸附结构的疏松材料制成。

进一步地，所述导流带为环状导流带，所述牙线从所述环状导流带中穿过。

进一步地，所述弹性油瓶置于所述壳体内，所述壳体与弹性油瓶相对应处部分镂空。将弹性油瓶置于壳体内，能够更好地保护弹性油瓶。

本实用新型所述的牙线装置同样适用于吸附其他液体的牙线。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过合理设置牙线卷轮和弹性油瓶，将牙线与口腔护理液如艾纳香提取液在使用前分开存放。不使用时，可以很好地保存艾纳香提取液，使其不流失或挥发，使用时可以很好地附着在牙线上，从而更好地发挥艾纳香效果，具有实际的应用价值。所述的牙线装置小巧便携，使用方便。

附图说明

图1为实施例1所述便携的艾纳香牙线装置的结构截面示意图。

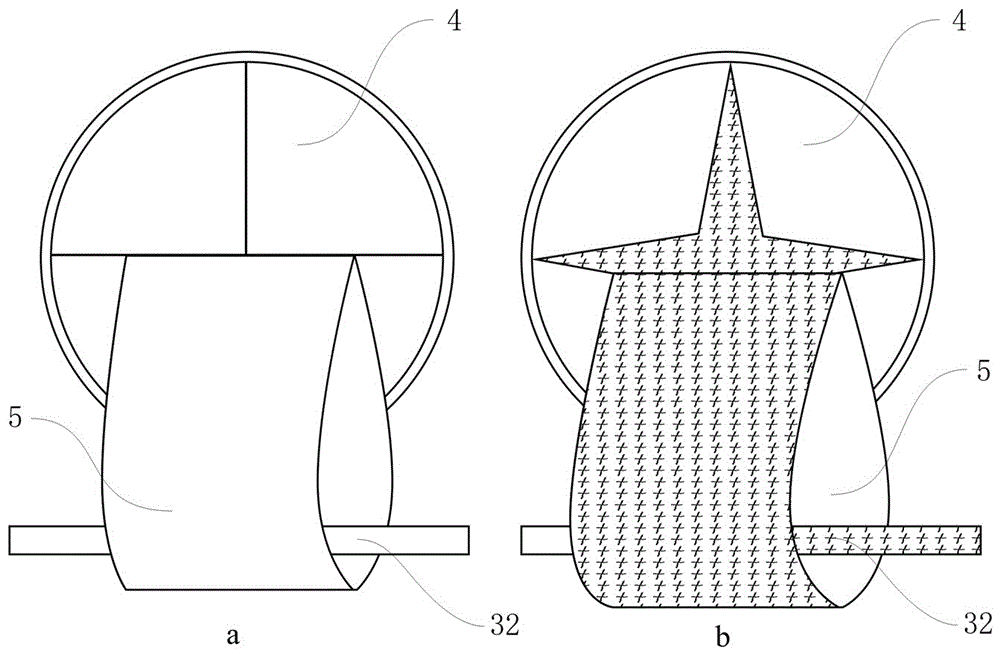

图2为实施例1中所述弹性胶片密封（a）或开启（b）的状态示意图。

具体实施方式

下面结合具体实施方式对本实用新型作进一步的说明。其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本实用新型的实施例，附图某些部件会有省略、放大或缩小，并不代表实际物品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

实施例1

如图1和2所示，一种便携的艾纳香牙线装置，包括壳体1、与壳体相固定的弹性油瓶2、置于壳体内的牙线卷轮3。牙线卷轮3包括活动滚轴31、缠绕于活动滚轮上的牙线32，牙线32优选采用容易吸附、沾带油瓶中液体的材料制成。

弹性油瓶2可置于壳体1内或置于壳体1外。在本实施例中，将弹性油瓶2置于壳体1内，壳体1与弹性油瓶2相对应处部分镂空。

壳体1设有供牙线32通过的开口11，牙线32的线头从该开口11伸出。弹性油瓶2包括瓶口21，瓶口设有用于密封或打开瓶口的内凹的弹性胶片4。瓶口21靠近壳体的开口11所在一侧。

弹性油瓶2中可装有艾纳香提取液。弹性油瓶2由弹性材质制成，如采用现有技术中具有弹性的橡胶、塑料等，优选为采用透名的弹性材质，以便于观察弹性油瓶中艾纳香提取液的情况。

弹性胶片4开可开有一条或多条切口，在本实施例中，该切口为十字形，以使弹性胶片均分为由相对称的四片胶片组成的弹性胶片组。弹性胶片4在平时处于密封状态，当挤压弹性油瓶时，瓶内压力增加，推开切口，弹性油瓶中的液体从切口流出，压力消失后自动关闭，恢复密封状态。

为了更好地、均匀地将艾纳香提取液传递到牙线上。进一步地，瓶口设有与弹性胶片4组连接的导流带5，导流带5由具吸附结构的疏松材料制成，导流带可以是任意形状，在本实施例中优选为环状，牙线32从该环状的导流带5中穿过、并与之接触。

使用时，用户只需轻轻挤压油瓶，使少量艾纳香提取液释放，并与牙线接触、沾附在其上面，然后拉动处于开口处的线头，继而拉动整条牙线，即可使用沾附有艾纳香提取液的牙线。

显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
