腰椎康复装置的制作方法

本实用新型属于医疗设备技术领域，具体涉及一种腰椎康复装置。

背景技术：

腰椎受损后，需要进行康复，不仅需要结合药物、按摩等治疗，还需要结合辅助设备的康复稳固，而现有的设备效果都不明显，无法针对局部的部位进行有效的纠正，导致康复效果差，无法起到应有的效果。因此本申请要解决的技术问题是如何针对腰椎的不同的部位，需要调整的不同的受力程度进行合理纠正的设备。

技术实现要素：

针对上述存在的问题和不足，本实用新型提供一种结构设计合理、使用效果好，能够针对性施加作用力的腰椎康复装置。

为解决上述问题，所采取的技术方案是：

一种腰椎康复装置，包括呈矩阵排列的多块复位片、横向穿设在同一排上多块复位片中横绞线、和纵向穿设在同一列上多块复位片中的纵绞线，所述的横绞线两端设置有匹配连接的绑带或粘合魔术贴，所述的纵绞线的下端部设置有下端帽，纵绞线的上端部设置有上端帽；在单列的多块复位片中，最上端的复位片上嵌设有带有内螺纹的收紧套，所述的纵绞线上穿设有预紧螺杆，所述的预紧螺杆上端设置有旋动段，且预旋动段的上端部与上端帽顶紧。

所述的单列的多块复位片中，上下相邻的两复位片之间设置有盘状或球状的按摩珠。

所述的复位片的为矩形结构的竹片，或为PVC材质的矩形板。

所述的横绞线与对应的复位片固定连接，所述的纵绞线与对应的复位片滑动穿设。

采用上述技术方案，所取得的有益效果是：

本实用新型结构设计合理、紧凑，通过对纵向施加预应力，从而能够实现该部位所能够承受的弯曲力度，从而辅助该区域的腰椎进行复位纠正康复，结合360度不同的区域的纵绞线上的预应力的大小，从而实现整个腰椎的康复受力，大大提高了康复效果。

附图说明

图1为本实用新型的结构示意图。

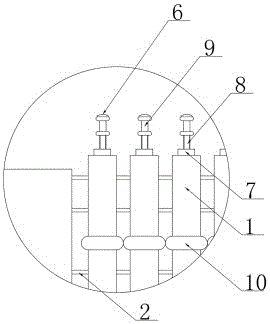

图2为图1中A部的放大结构示意图。

图3为纵绞线与复位片的拆分结构示意图。

图中序号：1为复位片、2为横绞线、3为纵绞线、4为粘合魔术贴、5为下端帽、6为上端帽、7为收紧套、8为预紧螺杆、9为旋动段、10为按摩珠。

具体实施方式

下面结合具体实施例及附图对本实用新型进一步详细说明，但本实用新型不限于这些实施例。

参见图1-图3，本实用新型一种腰椎康复装置，包括呈矩阵排列的多块复位片1、横向穿设在同一排上多块复位片中横绞线2、和纵向穿设在同一列上多块复位片中的纵绞线3，所述的横绞线2两端设置有匹配连接的绑带或粘合魔术贴4，所述的纵绞线3的下端部设置有下端帽5，纵绞线的上端部设置有上端帽6；在单列的多块复位片1中，最上端的复位片1上嵌设有带有内螺纹的收紧套7，所述的纵绞线上穿设有预紧螺杆8，所述的预紧螺杆上端设置有旋动段9，且预旋动段9的上端部与上端帽6顶紧。，所述的单列的多块复位片中，上下相邻的两复位片1之间设置有盘状或球状的按摩珠10。

其中，复位片1的为矩形结构的竹片，或为PVC材质的矩形板，所述的横绞线2与对应的复位片1固定连接，所述的纵绞线3与对应的复位片1滑动穿设。

本实用新型结构设计合理、紧凑，通过对纵向施加预应力，从而能够实现该部位所能够承受的弯曲力度，从而辅助该区域的腰椎进行复位纠正康复，结合360度不同的区域的纵绞线上的预应力的大小，从而实现整个腰椎的康复受力，大大提高了康复效果。

本实用新型并不局限于上述具体实施方式，本领域技术人员还可据此做出多种变化，但任何与本实用新型等同或者类似的变化都应涵盖在本实用新型权利要求的范围内。
